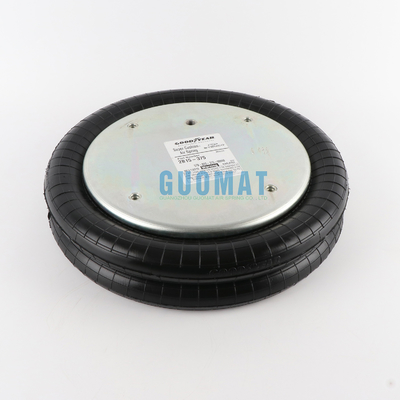

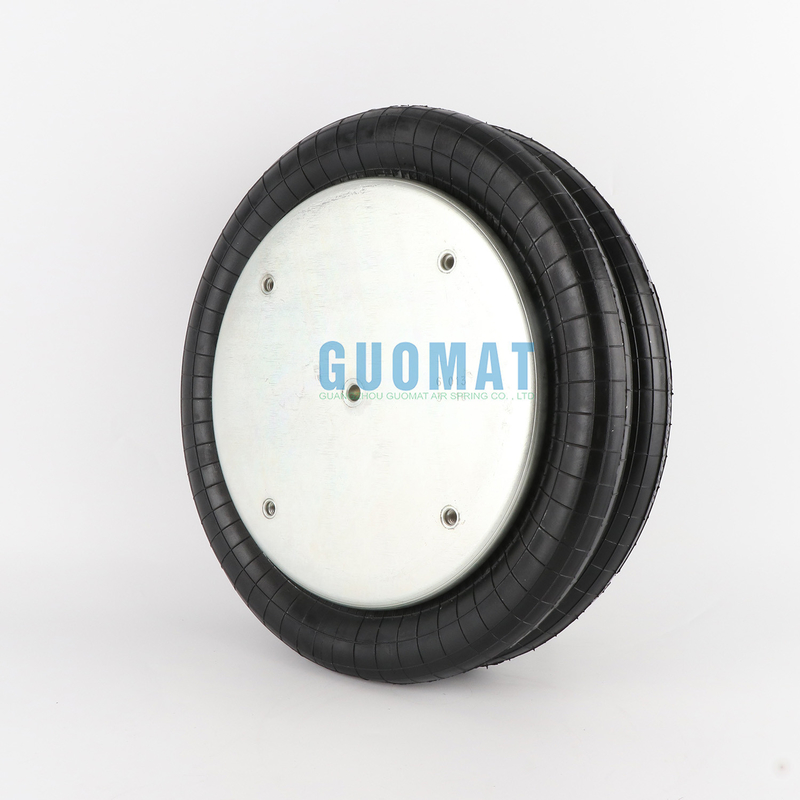

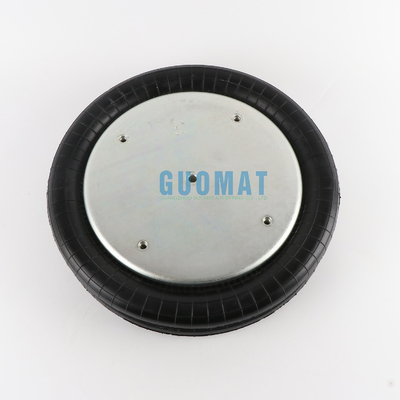

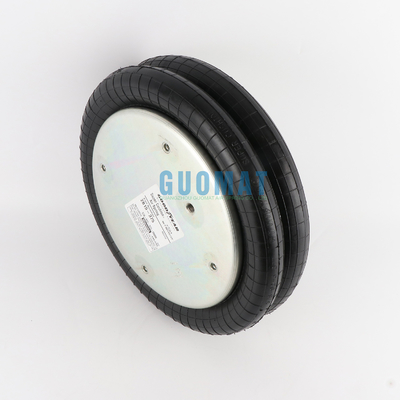

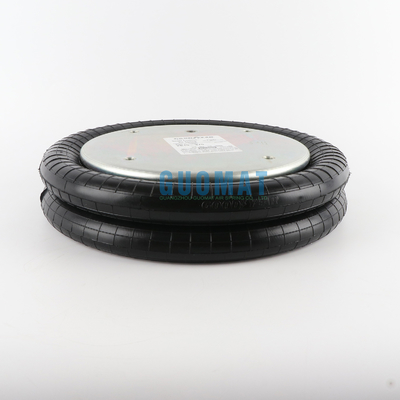

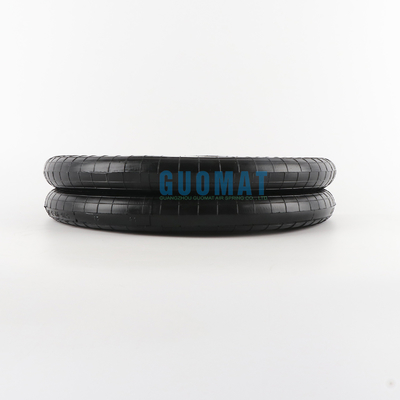

Atuador de ar duplo enrolado de estilo Continental Bellow FD 530-30 com gás

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	GUOMAT
Certificação:	ISO/TS16949, ISO9001
Número do modelo:	2B6800

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5
Preço:	negociável
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	L/C, D/A, D/P, Western Union
Habilidade da fonte:	1000 PCS/semana

Contato

Descrição de produto detalhada

Modelo N.O.:	2B6800	Fabricante:	GUOMAT
Materiais:	Borracha natural	Amostra:	Disponível
curso de trabalho:	273mm	Tipo:	Duplo enrolado
O espaço exigiu:	415mm	Navios de:	Qualquer porto da China
Destacar:	Gás Continental Bellow , Embalagem de combustível , FD 530-30 Atuador de ar duplo enrolado

Atuador de ar duplo enrolado de estilo Continental Bellow FD 530-30 com gás

Número do fabricante

Goodyear Parts NO.: 2B14-468
Goodyear Parts NO.: 2B14 468
Goodyear Parts NO.: 2B14468
Goodyear Parts NO.:2B14-362
Goodyear Parts NO.:2B14 362
Goodyear Parts NO.:2B14362
Goodyear Parts NO.:2B14-450
Goodyear Parts NO.:2B14 450
Goodyear Parts NO.:2B14450
Goodyear Parts NO.:2B15-375
Goodyear Parts NO.:2B15 375
Goodyear Parts NO.:2B15375

Pedra de fogo Peças de molas de ar NO.: W01-358-6800

Pedra de fogo Peças de molas de ar NO.:: W01 358 6800

Pedra de fogo Partes de molas de ar NO.:: W013586800

Pedra de fogo Primavera de ar: 21D-2

Pedra de fogo Primavera de ar: 21-2

Pedra de fogo Primavera de ar: 21 2

Partes ContiTech N.O.:FD530-30 518 1/4 NPT

Partes ContiTech N.O.:FD530-30518 1/4 NPT

Informações sobre o produto

Nozes / Nozes Cegas
Parafuso de placa de cobertura superior (nozes) Dente	4 peças X 3/8-16UNC
Distância do centro do parafuso da placa de cobertura superior	159 mm
Parafuso de placa de cobertura inferior (nozes) Dente	4 peças X 3/8-16UNC
Distância do centro do parafuso da placa de cobertura inferior	159 mm
Furo de gás / entrada de ar / instalação de ar
Furo de gás / entrada de ar	1/4NPT
Distância do centro entre a porca e a entrada de ar	79.5 mm
Placa de cobertura
Diâmetro da placa de cobertura superior (largura)	287 mm
Diâmetro da placa de cobertura inferior (largura)	287 mm
Fibras de borracha
Diâmetro máximo dos braços de borracha	401 mm
Altura comprimida	76.2 mm
Altura máxima	351 mm
Tração de trabalho	254 mm

Dados técnicos do produto

Isolamento das vibrações - valores das características dinâmicas

Pressão p [psi]	40	60	80	100	120
Força (carga) [lbs]	3740	5610	7480	9350	11220
Taxa de moagem [lbs/in]	987	1388	1811	2165	2628
Frequência natural [Hz]	1.6	1.6	1.6	1.5	1.5

Aplicação pneumática - valores das características estáticas

Força F [lbs]

Pressão p	[psi]	20	40	60	80	100	120
Altura H [em]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Deve haver espaço suficiente ao redor do ar.

A superfície completa das peças metálicas deve ser utilizada para suportar as forças.
Os foles de ar devem estar equipados com guias laterais.
Desinflar completamente as bolhas de ar antes de removê-las.
Certificar-se de que o fole não está em contato constante com óleo hidráulico, lubrificantes, solventes, cortes metálicos e centelhas de solda.
Caso o fluxo de ar seja submetido a meios especiais numa aplicação, solicitar informações adicionais à Engenharia de Precissão, especificando o meio, a temperatura e a concentração.
