NT1 - NT1 - NT1 - NT1 - NT1 - NT1 - NT1 - NT1 - NT1
Referência NÃO.
|
Contitech
|
FT 330-29 466
|
| Contitech |
FT 330 29 466 |
| Contitech |
FT330-29 466 |
| Contitech |
FT330 29 466 |
| Contitech |
FT33029466 |
| Pedra de fogo |
W01-358-8027 |
| Pedra de fogo |
W01 358 8027
|
| Pedra de fogo |
W013588027 |
| Pedra de fogo |
W01-358-8038 |
| Pedra de fogo |
W01 358 8038 |
| Pedra de fogo |
W013588038 |
| Pedra de fogo |
W01-358-8029 |
| Pedra de fogo |
W01 358 8029 |
| Pedra de fogo |
W013588029 |
| Goodyear |
578933100 |
|
Goodyear
|
3B12-310
|
| Goodyear |
3B12 310
|
| Goodyear |
3B12310
|
|
Triângulo
|
4466 |
|
Triângulo
|
6334 |
|
Arvin Meritor
|
200117
|
|
Suspensões
|
200117
|
|
Motor silencioso
|
|
|
Histeer
|
|
Especificações e parâmetros técnicos pormenorizados: 3B8027.
Dentes de parafuso (nozes) da placa superior: 3/4-16UNC; 1/2- 13UNC
Placa de cobertura inferior sDentes da tripulação (nozes):2×3/8-16UNC
Distância do centro do parafuso da placa de cobertura superior: 157,5 mm
Distância do centro do parafuso da placa de cobertura inferior: 157,5 mm
- Fittings de furo de ar/entrada de ar/ar
Furo de ar/entrada de ar: 1/4NPT
Diâmetro da placa superior (largura): 231 mm
Diâmetro (largura) da placa de cobertura inferior: 231 mm
Diâmetro: 330 mm
Tracção de trabalho: 117 mm a 460 mm
- Bloco de parachoques/bloco de parachoques
Com bloque de parachoque
- Ciclo da correia/Circuito da correia
Com anel de cinto: dois anéis de cinto
Pressão mínima: 0 bar
Força de retorno à altura mínima: ≤ 400N
Peso total com placas presas: 5,9 kg
Valores das características estáticas de aplicação pneumática
Força F[KN]
| Pressão p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altura H[mm] |
380 |
8.8 |
11.9 |
15.1 |
18.4 |
21.7 |
25.1 |
23.6 |
| 340 |
10.7 |
14.4 |
18.2 |
22.0 |
25.9 |
29.8 |
21.6 |
| 300 |
12.3 |
16.5 |
20.8 |
25.1 |
29.5 |
33.7 |
19.2 |
| 260 |
13.7 |
18.2 |
22.9 |
27.6 |
32.3 |
36.9 |
16.6 |
| 220 |
14.8 |
19.5 |
24.6 |
29.6 |
34.6 |
39.5 |
13.8 |
| 180 |
15.9 |
21.1 |
26.5 |
31.8 |
37.2 |
42.4 |
10.7 |
| 140 |
17.0 |
22.4 |
28.1 |
33.6 |
39.1 |
44.7 |
7.5 |
Aplicação na indústria do papel/téxtil
Na fabricação de papel, têxteis e outras indústrias, papel ou tecido no processo de enrolamento precisa de contornar muitos rolos de transferência a alta velocidade, de modo que o processo de transferência requer tensão constante,para evitar que o papel ou o tecido se soltemNeste caso, a utilização de um rolo oco combinado com uma mola de ar de borracha pode proporcionar uma tensão constante e tem uma forte capacidade de resistir a cargas de impacto,Proteger o dispositivo de transmissão e as partes da transmissão de danos.

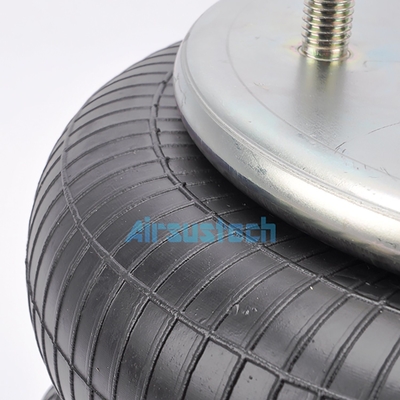

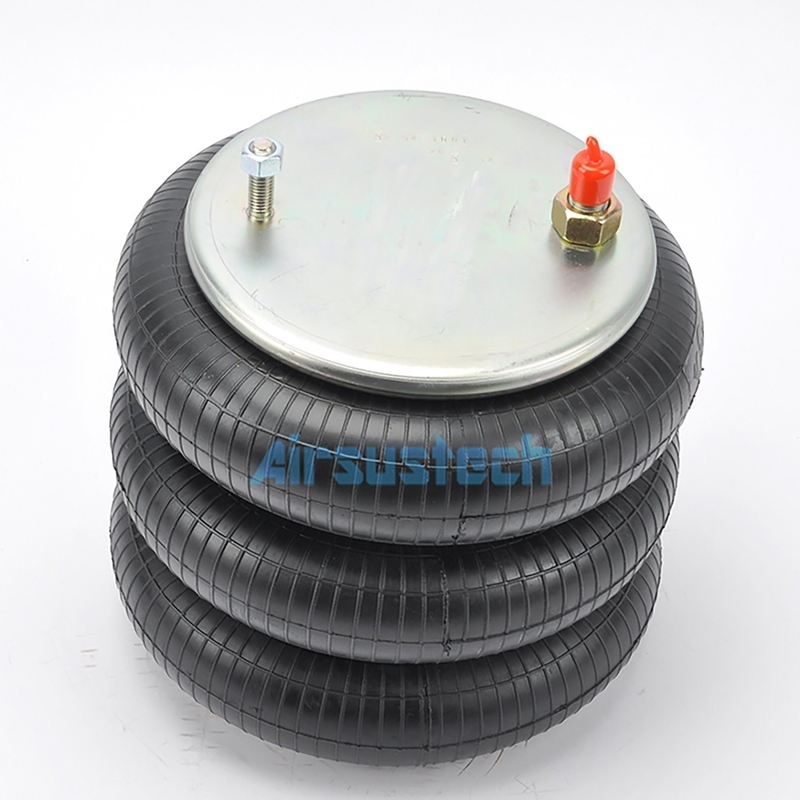

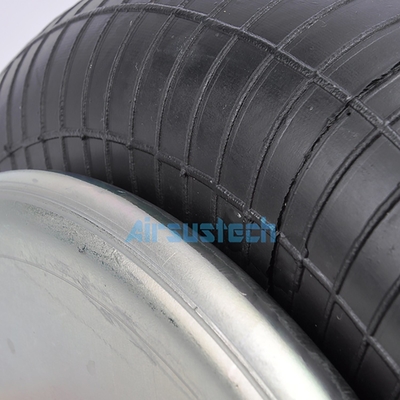

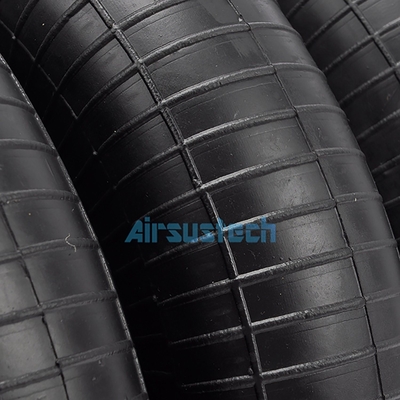

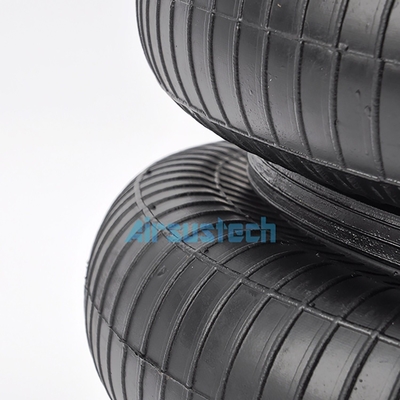

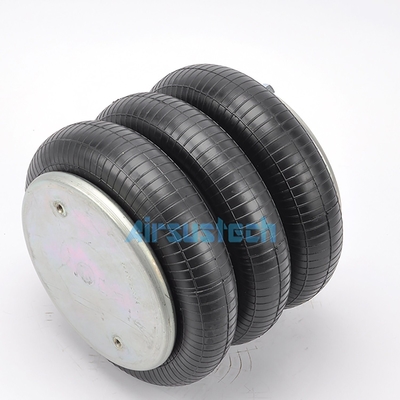

Imagem relacionada do 3B8027
