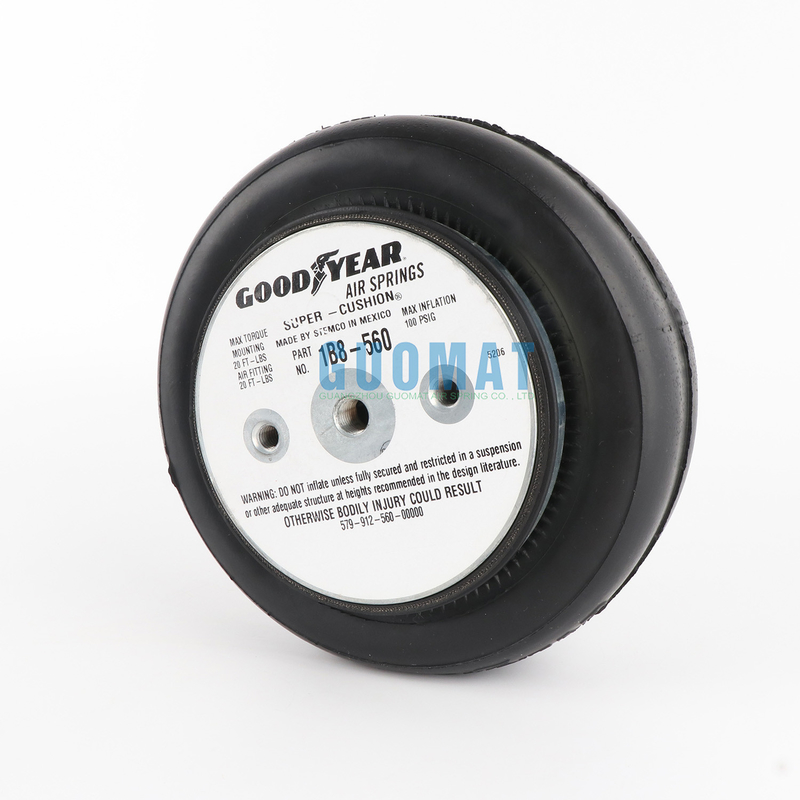

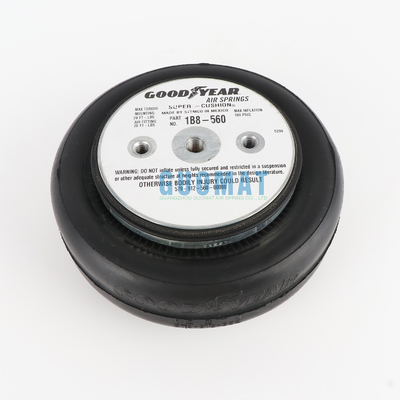

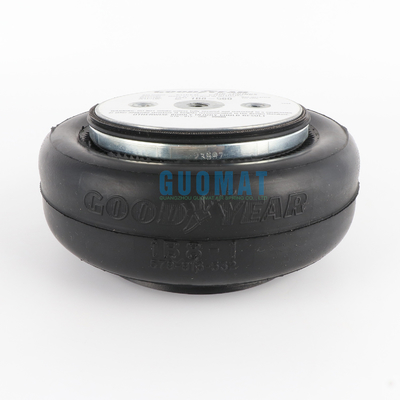

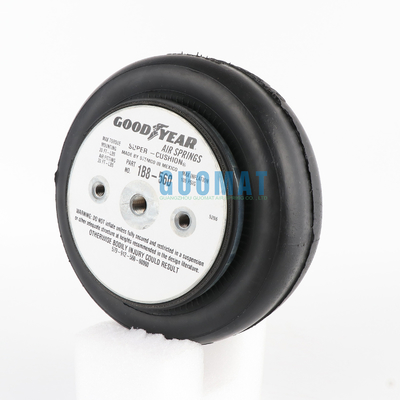

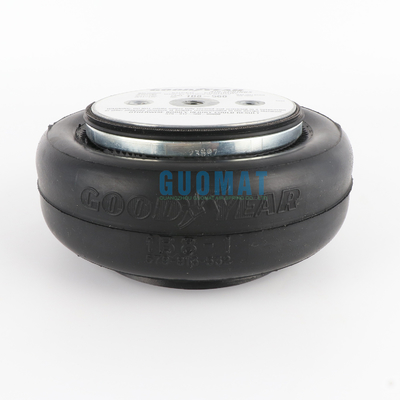

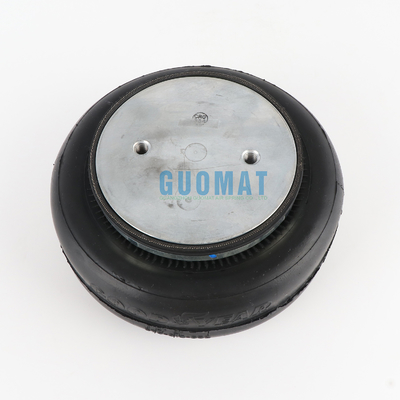

579913532 Goodyear Air Spring 1B8-560 Goodyear Sacos de ar industriais

579913532 Goodyear Air Spring 1B8-560 Goodyear Sacos de ar industriais


Goodyear 1B8-560 Especificações e dados técnicos

Nozes/nozes-cegas

Dentes de parafuso da placa superior: 2 x 3 / 8-16UNC
A distância do centro do parafuso da placa de cobertura superior: 70 mm
Dentes de parafuso da placa de cobertura inferior: 2 x 3 / 8-16UNC
A distância do centro do parafuso da placa de cobertura inferior: 70 mm

Instalação de furo de ar/entrada de ar/ar
Furo de ar/entrada de ar: 1 / 4-18NPTF
Distância do centro do parafuso entre o buraco de ar e a porca: 35 mm

Placa de cobertura
Diâmetro da placa superior: 135 mm
Diâmetro da tampa inferior: 135 mm

Balões de borracha
Diâmetro máximo dos foles de borracha: 240 mm
Diâmetro natural dos foles de borracha: 225 mm
Duração de funcionamento: mínimo 60 mm a máximo 180 mm
Altura máxima: 180 mm
Altura mínima: 50 mm
Altura do curso: 120 mm

Bloco de parachoques/bloco de parachoques
Não há bloqueio de pára-choque.

Ciclo da correia/Circuito da correia
Com circuito de correia: não há circuito de correia


Goodyear1B8-560

Goodyear579-91-3-532
Os dispositivos de isolamento de molas de ar de tipo SUPER-CUSHION® 1B8-560

Goodyear1B8-157,

Goodyear1B8-159,

Goodyear1B8-560,

Goodyear1B8-563

Goodyear1B8-562

Goodyear1B8-564

Refeito em pedra de fogo Air Spring Wo1-358-7598; 116B1116B-1
refet para Fire stone Air SpringW01-358-7598, W013587598, W01-358-7598,

refet para Contitech FS 120-12 CI 1/4 NPT

Montagem aérea / Airstroke
(2) 2,75 distância do centro
3 / 8-16UNC, 1/4 "NPT entrada de ar
Air Springs da ITT Enidine Inc.
Fresca de ar de convolução única YI-1B8-560

Corrida máxima: 3,20 polegadas
Frequência natural do sistema: 2,33 Hz
Altura: de 4 a 18 centímetros
Diâmetro de 100 psi: 9,4 polegadas
Estilo de mola: tipo de superfície curva de giro único
Diâmetro da placa final: 5 polegadas
Força a 100 psi curso máximo: 1600 lbs
Distância do centro entre os furos: 2-3 / 4 polegadas
Faixa de carga a 100 psi: 1900 a 3300 libras
Padrão de fio de porta aérea: UNC
Tipo de pára-choque: Não
Diâmetro do fio da porta de ar: 1/4 de polegada
Tipo de fio de porta de ar: 1/4 UNC
