Lugar de origem: | CHINA |
Marca: | Goodyear |
Certificação: | ISO/TS16949:2009 |
Número do modelo: | 2B9-273 |
Quantidade de ordem mínima: | 1PC |
---|---|
Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
Tempo de entrega: | 2-8 dias do trabalho |
Termos de pagamento: | T/T, Western Union, Paypal ou outro |
Habilidade da fonte: | 1000pcs/week |
Material: | Aço e borracha | Goodyear: | 2B9-273 |
---|---|---|---|
Garantia: | 12 meses | Peso: | 3.0kg |
O outro nome: | Sacos da borracha do ar | Capacidade da pressão: | Um Pa de 0.2-0.8 M |
Entrada de ar: | 1/4NPTF | parafuso: | 2XM8 |
Realçar: | 2B9-273,578922273,mola de ar de US6910F Goodyear |

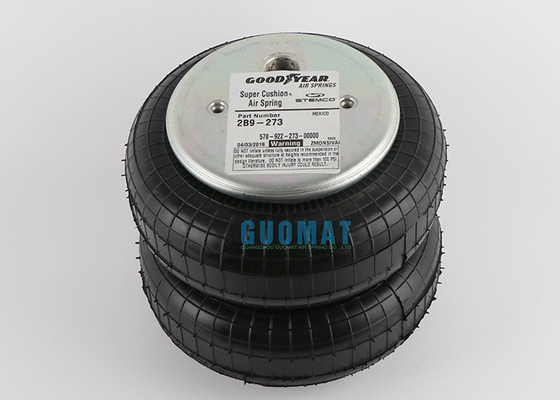

no. flexível industrial 578922273 da mola de ar de 2B9-273 Goodyear para Weweler US6910F
Fabricante de equipamento original do OEM:
especificações de 2B9-273 Goodyear e dados técnicos
Goodyear: 2B9-273; 2B9 273; 12B9273
Goodyear Flex No.: 578-92-3 - 202; 57892 3; 578923202
Firestone: W01-M58-6183
ContiTech: CI G 1/4 DO FD 200-25
os foles datilografam a mola de ar industrial,
rolo dobro,
quadrado da área eficaz 200cm,
curso máximo 25cm,
prato de pressão de friso,
linha interna, G1/4 BSPP, offset
Fabricante: Goodyear
Pressão máxima da inflação
120 libras por polegada quadrada
Tipo da entrada de ar
Métrica
Entrada de ar
1/4"
série
C
Tipo dos foles
Convolução dobro
peso
7,76 libras
Fabricante Part Number: 2B9-273
Dados técnicos:
Diâmetro da tampa superior: 6,31 polegadas/160 milímetros
Número dos pistões inferiores: 3090
Diâmetro da tampa inferior: 6,31 polegadas/160 milímetros
Distância de centro do parafuso: 89 milímetros
A distância entre as porcas é 44,5 milímetros
Dentes do parafuso da tampa superior (porca): 2pcsX M8
Dentes do parafuso da tampa inferior (porca): 2pcsX M8
Diâmetro de borracha dos foles max: 251 milímetros
Diâmetro natural dos foles de borracha 224 milímetros
Curso de trabalho: até 260 milímetros ao MINUTO 75 milímetros
Respiradouro de ar/entrada de ar: 1/4 de NPT
Como ao cálculo para a pneumática, tal como
• Massa a ser levantada 2000 M (quilogramas)
• Minuto desejado do curso 190 S (milímetros)
• Número das molas de ar 4 N
• Minuto mínimo da altura 190 H da instalação (milímetros)
• Diâmetro mínimo 500 D da instalação (milímetros)
• Pressão de ar 6 P (barra)
Isolamento de vibração – valores característicos dinâmicos |
|||||||
Pressão p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
Força (carga) [kN] |
5,2 |
7,1 |
9 |
10,7 |
12,4 |
14,5 |
|
Taxa da mola [N/mm] |
79,5 |
103 |
126,5 |
150 |
173,5 |
197 |
5,9 |
Frequência natural [hertz] |
2,0 |
1,9 |
1,9 |
1,9 |
1,9 |
1,9 |
Aplicação pneumática – valores característicos estáticos |
||||||||
Pressão p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
Altura H [milímetros] |
230 |
4,21 |
5,7 |
7,2 |
8,73 |
10,3 |
12 |
6,4 |
200 |
5,8 |
7,78 |
9,74 |
11,7 |
13,8 |
15,9 |
5,7 |
|
170 |
6,96 |
9,3 |
11,7 |
14,1 |
16,5 |
19 |
5 |
|
140 |
7,86 |
10,5 |
13,2 |
15,8 |
18,5 |
21,3 |
4,1 |
|
110 |
8,52 |
11,4 |
14,2 |
17,1 |
19,9 |
22,9 |
3,4 |
|
80 |
9,07 |
12 |
15 |
18 |
21 |
24,1 |
2,5 |
