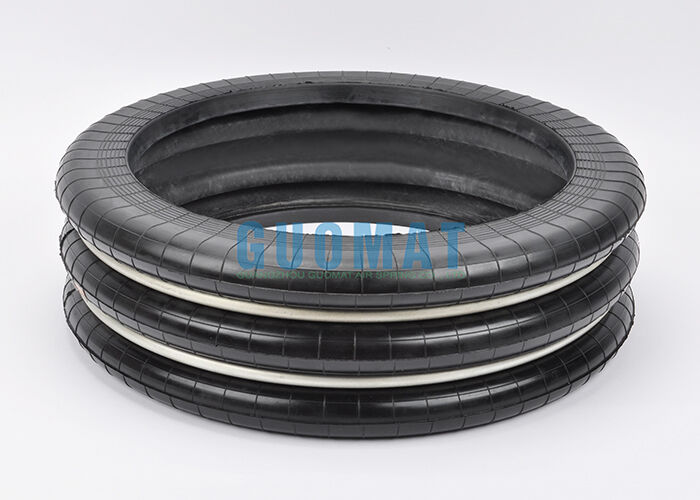

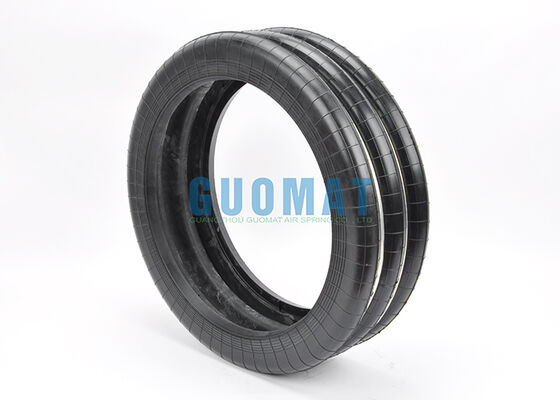

Mola a ar tripla convoluta S-500-3R YOKOHAMA Isolador de Vibração com Anel de Cintura de Aço

Detalhes do produto:

Lugar de origem:	Cantão, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	F-500-3

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	6 unidades
Preço:	negociável
Detalhes da embalagem:	Caixa de papelão forte ou conforme a necessidade dos clientes
Tempo de entrega:	2 a 8 dias úteis
Termos de pagamento:	L/C,D/A,D/P,T/T
Habilidade da fonte:	1000 unidades/semana

Contato

Descrição de produto detalhada

Tipo de amortecedor:	Cheio de gás	OEM:	Aceitável
Pacote:	Caixas fortes	Item:	Mola pneumática de borracha
Faixa de temperatura:	-40℃+70℃	Tipo de fole:	Complicado triplo
Garantia de fábrica:	12 meses	Cor:	preto
Destacar:	Primavera de ar tripla de Yokohama , mola a ar de borracha com anel de aço , mola a ar isoladora de vibração

S-500-3R Triple Envoluted Air Spring Yokohama Isolador de vibração com anel de cintura de aço

Visão geral do produto

GUOMAT N.O.:F-500-3
Referência de substituição:Yokohama S-500-3R
Tipo:Primavera de ar triplo enrolado
Diâmetro nominal:500 mm
Aplicação:Equipamento de punção e estampagem
Materiais:Fabricação a partir de fibras sintéticas
Estrutura:Balões de borracha com anel de cintura de aço
Funções:Isolamento das vibrações, absorção de choques, elevação e abaixamento
Adequado para:Máquinas industriais e aplicações pesadas

Especificações técnicas

Parâmetro	Valor
Altura de projeto (mm)	160
Altura máxima (mm)	270
Min Alteza (mm)	90
Viagem máxima comum (mm)	± 68
Diâmetro externo máximo de compressão (mm)	560
Área efetiva (cm2)	1965
Volume (L)	30.3
Carga (KN)	96.3
Constante de mola dinâmica (n/mm)	1255
Frequência interna máxima (Hz)	1.8
Pressão interna máxima (MPa)	0.69
Falha de pressão interna (MPa)	3.9-4.9

Guia de instalação do airbag de pressão de punção

Preparar a área de instalação:Parar a pressão de perfurar e liberar completamente a pressão do ar do sistema existente.
Remova a antiga mola de ar:Desconecte a linha de abastecimento de ar e retire os parafusos de montagem ou os componentes de fixação.
Verifique a nova mola de ar:Confirme que o GUOMAT F-500-3 corresponde às dimensões e configuração de montagem exigidas.
Posição da mola de ar:Colocar a mola de ar verticalmente entre as superfícies de montagem designadas.
Conecte o ar:Conecte o dispositivo de ventilação e a conduta de ar de forma segura.
Inflar gradualmente:Fornecer ar comprimido lentamente e permitir que a mola de ar se expanda para a sua posição de trabalho.
Verificar o alinhamento e o espaço livre:Operar a máquina a baixa velocidade através de um ciclo de ensaio controlado, verificando que a mola de ar permaneça centrada e não esfregue os componentes circundantes.
Inspecção final:Verifique a pressão do ar, os parafusos de montagem, a fuga de ar, o movimento da máquina e o desempenho do isolamento de vibração antes de voltar à operação normal.

Nota de instalação:Confirmar a altura de trabalho, a pressão do ar, a capacidade de carga e as dimensões de montagem corretas de acordo com a concepção e as condições de funcionamento específicas da máquina de perfuração.

Por que escolher o GUOMAT F-500-3?

As molas de ar GUOMAT são fabricadas com materiais de borracha reforçada e componentes metálicos para proporcionar um desempenho confiável em aplicações industriais.O F-500-3 oferece uma solução prática de substituição para o YOKOHAMA S-500-3R e pode ser fornecido para substituição padrão ou requisitos industriais personalizados..

Apoiamos OEM, substituição e requisitos personalizados de mola de ar, incluindo especificações dimensionais e de conexão.
