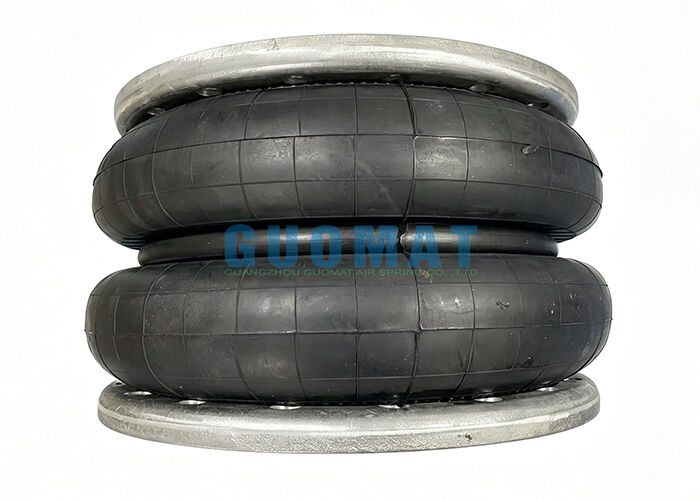

FD 1710-25 RS Bolsa de Ar Pneumática de Borracha Fole de Ar Duplo Convoluto com Anéis de Contas

Detalhes do produto:

Lugar de origem:	China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	2H7203

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	6 unidades
Preço:	negociável
Detalhes da embalagem:	Caixa de papelão forte ou conforme a necessidade dos clientes
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C,D/A,D/P,T/T
Habilidade da fonte:	1000 unidades/semana

Contato

Descrição de produto detalhada

Nome do produto:	Mola pneumática de borracha	Status:	Novo em folha
Faixa de temperatura:	-40°C a +70°C	Aplicativo:	Para a máquina industrial
Contitech:	FD 1710-25RS	Tipo:	Tipo duplo complicado
Parafusos:	24pcsx3/8-24UNF	Garantia:	1 ano
Destacar:	Mola de ar de borracha pneumática , Arremessos de ar duplos , Mola a ar com anéis de contas

FD 1710-25 RS Bolsa de Ar Pneumática de Borracha com Anéis de Contato Duplo

A Bolsa de Ar Pneumática GUOMAT 2H520217 é uma mola a ar de fole duplo de alta resistência, projetada para atuação pneumática industrial, isolamento de vibrações, absorção de choques e aplicações de elevação.

Especificações do Produto

Número da Peça GUOMAT: 2H520217
Tipo: Mola a Ar de Fole Duplo
Garantia: 1 Ano
Material: Borracha e Aço

Números de OEM Correspondentes

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

ESTILO FIRESTONE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Dimensões Técnicas

Diâmetro da flange	20,35 polegadas / 516,89 mm
Diâmetro externo máximo	22,75 polegadas / 577,85 mm
Parafusos	24 peças x 3/8-24 UNF
Distância central entre os parafusos	19,0 polegadas / 482,6 mm
Altura máxima	13,2 polegadas / 335,28 mm
Altura mínima	3,3 polegadas / 83,82 mm

Dados de Desempenho - Características de Pressão vs Carga

Pressão (psi)	40	60	80	100	120	Volume V (pol³)
Força (Carga) (lbs)	10580	15860	21150	26440	31730	2820
Taxa da Mola (lbs/pol)	2814	4027	5266	6299	7417
Frequência Natural (Hz)	1.6	1.6	1.6	1.5	1.5

Desempenho de Altura vs Carga

Pressão (psi)	20	40	60	80	100	120	Volume (pol³)
Altura H 10"	5020	10040	15050	20070	25090	30110	2943
Altura H 8"	5920	11840	17760	23680	29600	35520	2407
Altura H 6"	6490	12990	19480	25970	32460	38960	1781
Altura H 4"	7010	14020	21020	28030	35040	42050	1076

Diretrizes de Instalação e Seleção

Antes de substituir uma mola a ar industrial existente, verifique as seguintes especificações:

Número da peça original e modelo da mola a ar
Altura total e altura máxima/mínima de trabalho
Diâmetro externo máximo
Tamanho dos parafusos de montagem e espaçamento dos furos
Configuração da entrada de ar
Pressão de operação necessária
Curso disponível
Carga máxima de trabalho
Espaço de instalação e componentes circundantes

Não exceda os limites de pressão ou curso recomendados pelo fabricante. Batentes mecânicos adequados devem ser usados onde necessário para evitar extensão ou compressão excessivas.
