2 3/4" x 2 Bolsas de ar de borracha FD 22-4 DI CR Contitech Precision Vibration Isolation

Detalhes do produto:

Lugar de origem:	Cantão, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	2B2 3/4" x 2

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	6 unidades
Preço:	$99.9-139.9/pc
Detalhes da embalagem:	Caixa de papelão forte ou conforme a necessidade dos clientes
Tempo de entrega:	2 a 8 dias úteis
Termos de pagamento:	T/T, União Ocidental, L/C
Habilidade da fonte:	1000 unidades/semana

Contato

Descrição de produto detalhada

tipo:	Mola pneumática de placa de cobertura de alumínio	Garantia:	12 meses
Material:	Borracha + aço	Embalagem:	Caixa/palete
amostra:	Disponível	Borracha Abaixo:	2 3/4" x 2
Peso:	0,5 kg	Hole do ar:	G1/4
Destacar:	Isolador de vibração de mola de ar de borracha , saco de ar de precisão Contitech , fole de borracha de 2 3/4 polegadas

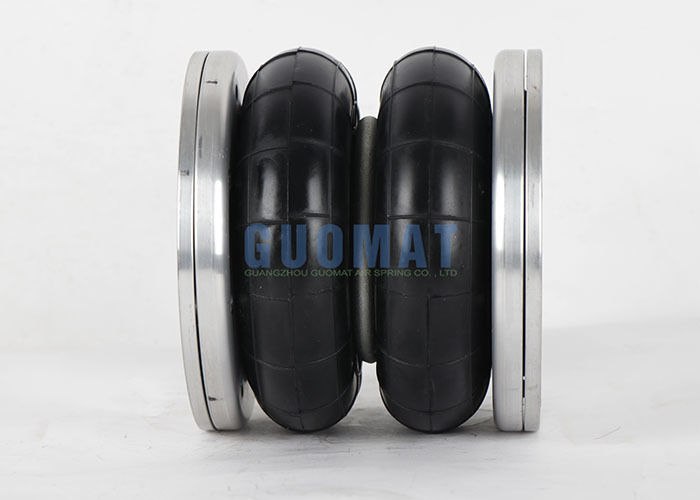

2 3/4" x 2 fole de borracha FD 22-4 DI CR Contitech Precision Vibration Isolation Air Bag

Visão geral do produto

Mola pneumática industrial duplamente complicada projetada para isolamento de vibração de precisão em aplicações de máquinas industriais.

Descrição	Mola pneumática industrial duplamente complicada
Número da peça	2B2 3/4X2
Material	Borracha + Anel de Aço
Garantia	1 ano
Convoluto	Duplo/2
Aplicativo	Máquinas Industriais

Números de peças de reposição

Continental ContiTech: FD 22-4 DI G1/4 CR
Continental ContiTech: FD 22-4 DI G1/4 CR M6
Continental ContiTech: FD 22-4 DI CR G1/4
Continental ContiTech: FD 22-4 DI CR G1/4 M6
Continental ContiTech: FD 22-4 DI CR 69342
Fole Continental ContiTech: FD 22-4/FD 22 4/FS224
Firestone nº: W01-R58-4080/W01 R58 4080/W01R584080
Estilo Firestone: 23/4" x2/23/4"x2/23/4x2
Dunlop FR:23/4"x2 SP2907
Dunlop FR:23/4"x2 SP2042
Norgren: PM/31022/PM 31022/PM31022
Nominal 0 (polegada) x convoluções: 234" x 2/23/4"x2/23/4x2
Festo: EB-80-45/EB 80 45/EB8045
Parker: 2.3/4x2 9109009

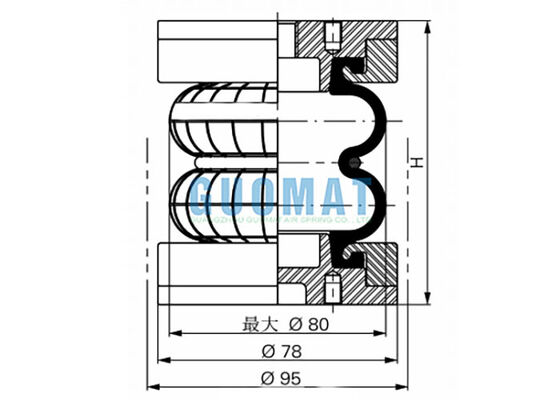

Especificações Técnicas

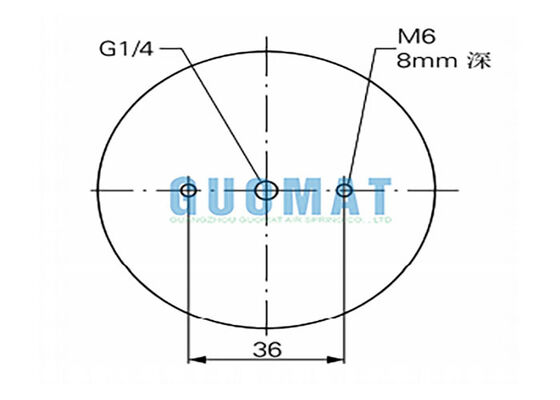

Placa de cobertura superior: 78 mm de diâmetro, 2 furos roscados M8, distância central entre os parafusos de 36 mm, especificação de ventilação G1/4

Placa de cobertura inferior: 78 mm de diâmetro, 2 furos roscados M8, distância central de 36 mm entre os parafusos

Diâmetro externo máximo: 80 mm, Altura máxima: 110 mm, Altura mínima: 65 mm

Dados de desempenho - taxa de força e mola

Pressão P (barra)	3	4	5	6	7	8	Vol V (I)
Força (Carga) KN	0,8	0,9	1.1	1.4	1.6	1,9	0,16
Taxa de mola N/cm	400	490	570	660	750	830
Frequência Natural f0 Hz	4	3.8	3.6	3.5	3.5	3.4

Dados de Desempenho - Altura vs Pressão

Pressão P (barra)	3	4	5	6	7	8	Vol V (I)
Altura H(mm) 100	0,44	0,63	0,82	1.02	1.23	1,44	0,17
Altura H(mm) 90	0,66	0,91	1,15	1,39	1,65	1,9	0,16
Altura H(mm) 80	0,85	1.14	1,42	1,71	2	2.29	0,13
Altura H(mm) 70	1.02	1,35	1,68	2.01	2,35	2.7	1.1

Referência cruzada de Contitech para GUOMAT

Contitech	GUOMAT
FD 22-4DI	2 3/4" x 2
FD 44-10 DI	4 1/2" x 2
FD 76-14DI	6" x 2 (Al)
FD 76-14 DS	6" x 2 (aço)
FD 138-18DS	8" x 2
FD 210-22DS	10" x 2
FD 412-22DS	12" x 2
FD 614-26DS	14 1/2" x 2
FD 816-30DS	16" x 2
