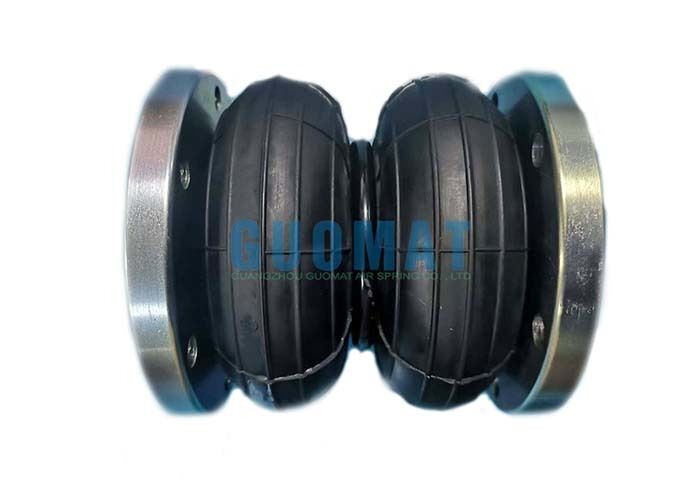

2H160166 Mola a Ar Industrial de Dupla Convolução 108mm de Curso Amortecedor a Ar

Detalhes do produto:

Lugar de origem:	Cantão, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	2H160166

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	6 unidades
Preço:	$99.9-159.9/pc
Detalhes da embalagem:	Caixa de papelão forte ou conforme a necessidade dos clientes
Tempo de entrega:	2 a 8 dias úteis
Termos de pagamento:	T/T, União Ocidental, L/C
Habilidade da fonte:	1000 unidades/semana

Contato

Descrição de produto detalhada

Material:	Borracha + aço	Aplicativo:	Equipamentos Industriais
Amostra:	Disponível	Pacote de Transporte:	Caixas
Operação:	Cheio de gás	Guomat:	2H160166
Destacar:	Mola de ar industrial complicada dobro , Amortecedor a ar com curso de 108mm , Primavera de ar industrial com garantia

2H160166 Mola a Ar Industrial de Dupla Convolução com Curso de 108mm Amortecedor de Suspensão a Ar

Visão Geral do Produto

A mola a ar 2H160166 apresenta um design de dupla convolução (tipo 2H), proporcionando maior capacidade de carga e estabilidade vertical aprimorada em comparação com estruturas de convolução única. Utilizando ar comprimido como meio elástico, oferece movimento suave, isolamento eficaz de vibrações e rigidez ajustável para diversas aplicações industriais.

Especificações Técnicas

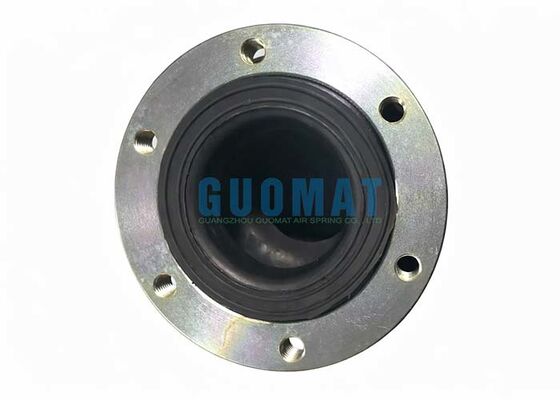

Diâmetro da flange superior	160mm
Furos roscados superiores	6 peças XM10
Distância central entre os furos roscados superiores	135mm
Diâmetro da flange inferior	146mm
Furos roscados inferiores	6 peças XM10
Distância central entre os furos roscados inferiores	135mm
Diâmetro externo máximo	175mm
Altura natural	166mm
Altura mínima	82mm
Altura máxima	190mm
Curso	108mm

Dados de Capacidade de Carga e Desempenho

Altura de Instalação (mm)	Capacidade de Carga com Pressão de Inflação (MPa)							Volume a 0.7MPa (dm³)
	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

Rigidez e Frequência na Altura de Projeto
Pressão de Inflação (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
Rigidez Vertical (Kg/cm)	39	54	72	89	107	125	138
Frequência Natural (Hz)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
Frequência Natural (cpm)	154	144	141	140	139	138	135

Principais Características

Design de Dupla Convolução de Alta Capacidade de Carga: A estrutura de fole de duas camadas aumenta o volume de ar efetivo e proporciona capacidade de carga aprimorada, mantendo uma altura de instalação compacta.
Curso Efetivo de 108mm: Fornece deslocamento vertical suficiente para absorção de vibrações, nivelamento de máquinas e atuação linear de curso curto.
Fole de Borracha Reforçada Durável: Fabricado em elastômero multicamadas reforçado com corda para garantir resistência à fadiga, rachaduras e ciclos de pressão.
Rigidez e Altura Ajustáveis: A pressão do ar pode ser ajustada para otimizar o suporte de carga, o desempenho de isolamento de vibrações e a altura de operação.
Operação Livre de Manutenção: Ao contrário das molas mecânicas, as molas a ar requerem manutenção mínima e proporcionam maior vida útil sob condições de operação adequadas.

Desenho do Produto
