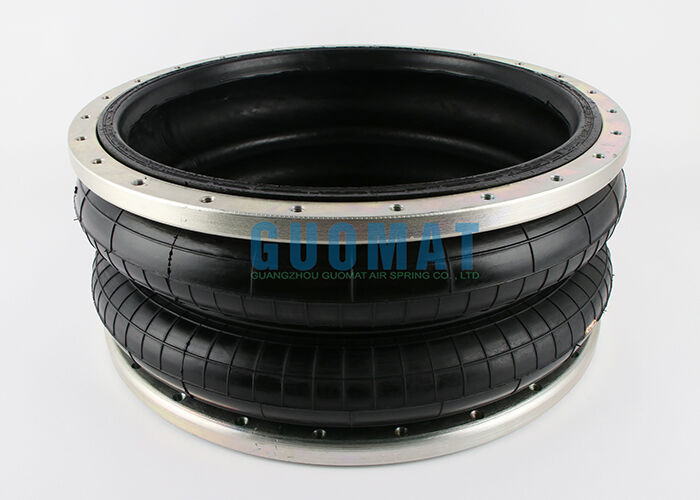

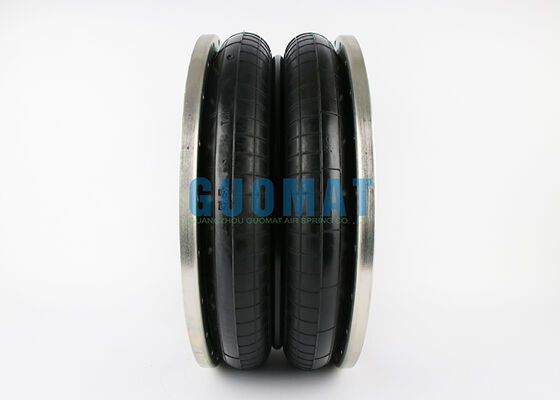

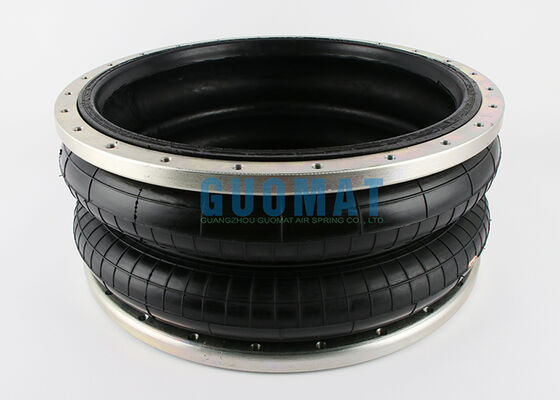

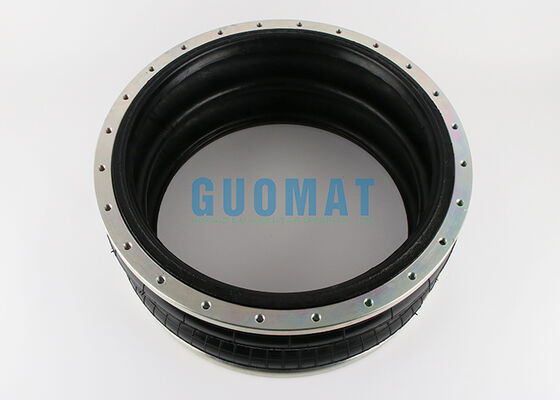

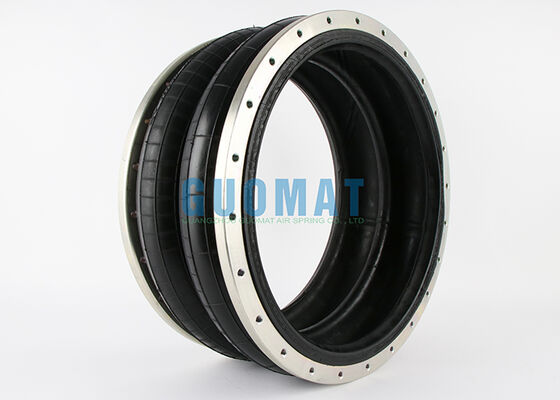

W01-358-7203 Actuador de ar industrial

Detalhes do produto:

Lugar de origem:	Cantão, China
Marca:	GUOMAT
Certificação:	ISO/TS16949, ISO9001
Número do modelo:	2H520217

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	$199.9-$299.9/PC
Detalhes da embalagem:	Caixa de papelão forte ou conforme exigência do cliente
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	L/C, D/A, D/P, Western Union
Habilidade da fonte:	1000 unidades/semana

Contato

Descrição de produto detalhada

Função:	Reduzir vibração	Quantidade mínima:	4 unidades
Tipo:	Tipo de conexão de flange	OEM:	Firestone W01-358-7203
cor:	Preto	Forma:	Mola pneumática dupla complicada
Garantia:	12 meses	Qualidade:	Boa qualidade
Destacar:	Fontes de borracha de moagem a ar industrial , Motor de ar de estilo Firestone 29 , Primavera de ar industrial com garantia

W01-358-7203 Actuador de ar industrial

Visão geral do produto

Especificações	Detalhes
Marca	GUOMAT
Modelo	2H520217
Materiais	Borracha de qualidade superior e aço reforçado: Os componentes de borracha oferecem excelente flexibilidade e resistência à fadiga; os componentes metálicos são à prova de ferrugem para uma longa vida útil.
Tipo de estrutura	Duplo enrolado
Garantia	1 ano: Oferecemos uma sólida garantia da qualidade do produto.
Embalagem	Caixa de cartão marrom padrão: garante uma boa protecção do produto durante o transporte; embalagem limpa.
Quantidade mínima de encomenda	4 peças

Números de peças de substituição de pedra de fogo

Fabricante: FIRESTONE. Número de estilo: 29

W01-358-7203

W01 358 7203

W013587203

Especificações de montagem e dimensões

Interface de montagem

Diâmetro da flange: 20,36 polegadas - define a largura total da superfície de vedação e contato.
Padrão de parafusos (Diâmetro do círculo do parafuso): 19,00 polegadas - especifica o arranjo circular dos parafusos de montagem para alinhamento.
Configuração dos parafusos: 24 unidades de fixações roscadas 3/8-24 UNF - indica a quantidade e o tipo de rosca padrão para fixação segura.

Envelope e alcance operacional

Diâmetro máximo da caixa: 22,7 polegadas - a maior largura exterior, importante para a limpeza espacial durante a instalação.
Altura nominal instalada: 9,5 polegadas - altura de referência em condições de montagem normalizadas.
Faixa de tração utilizável: 3,3 a 13,0 polegadas - o deslocamento vertical aprovado entre as posições totalmente comprimidas e totalmente estendidas.

Procedimento de instalação

Passo	Operação-chave	Pontos técnicos e notas ilustrativas
1Posicionamento.	Colocar a mola de ar entre o suporte superior da matriz e a placa superior do quadro da prensa no local de montagem designado.	Requisito de alinhamento: o eixo central da mola deve estar alinhado com a linha central da barra de pressão, com um desvio admissível ≤ 0,2°. O diagrama deve indicar os pontos de medição.
2. Pré-aperto do parafuso	Introduzir parafusos (por exemplo, 24 peças de grau 8.8 ou superior) através dos furos da flange de mola (por exemplo, 24×φ9.5 mm) e nos furos roscados da estrutura.	Sequência de aperto: seguir um padrão diagonal transversal em dois estágios (primeiro 50% de binário, depois 100% de binário final).o binário sugerido é de 28 a 32 N*m).
3Conexão pneumática	Conecte a linha de abastecimento de ar da fábrica à porta de entrada da mola através de um regulador de filtro.	Definição da pressão: a pressão inicial deve ser fixada em 50% da pressão de trabalho nominal (por exemplo, se a pressão de trabalho for de 8 bar, comece em 4 bar), e depois ajustar-se de acordo com a carga.
4. Calibração do curso	Jogue manualmente a prensa e meça a extensão/compressão real da mola.	Proteção contra golpes: assegure-se de que o golpe da mola permaneça sempre dentro da faixa especificada (por exemplo, 3,3-13 polegadas).
5Verificação do selo	Pressionar a mola até 1,2 vezes a pressão de funcionamento e manter a pressão durante 15 minutos.	Método de ensaio de vazamento: aplicar solução de sabão na superfície de acoplamento da flange. Verificar a formação contínua de bolhas. Queda de pressão admissível ≤ 0,1 bar/minuto.
6. Ensaios de carga	Realizar a estampação contínua com placas de ensaio normalizadas e monitorizar a resposta dinâmica da mola.	Critério de desempenho: a mola deve manter a compressão linear durante o funcionamento sem vibrações ou desvios anormais.
