Mola pneumática industrial Firestone W01-358-7725, convoluta simples, altura de projeto 141mm, para equipamentos eletrônicos
Descrição do Produto
Nome do Produto: Mola Pneumática
Marca: GUOMAT
Modelo nº: 1B7725
Garantia: 1 ano
Material: Fole de borracha de boa qualidade + tampa de aço
Temperatura de trabalho: -40℃ a +70℃
Teste de falha: ≥3 milhões
Número da peça do fabricante: Estilo Firestone 125B
Número da peça do fabricante: Firestone W013587725
Número da peça do fabricante: Firestone W01-358-7725
Número da peça do fabricante: Firestone W01 358 7725
Número da peça do fabricante: Firestone WO13587725
Número da peça do fabricante: Firestone WO1-358-7725
Número da peça do fabricante: Firestone WO1 358 7725

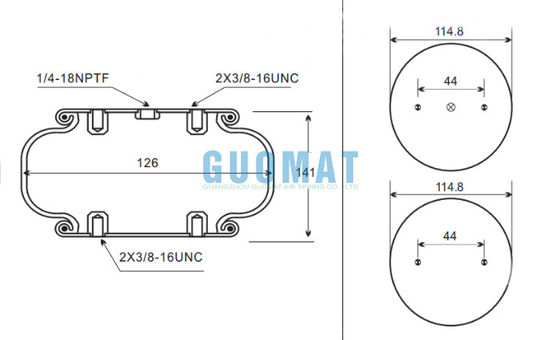

Dados técnicos das bolsas de ar GUOMAT 1B7725
| Diâmetro da placa superior |
114,8 mm |
| Orifício de ar |
1/4NPTF |
| Orifício roscado na placa superior |
2 peças 3/8-16UNC |
| Distância central entre o orifício roscado na placa superior |
44 mm |
| Diâmetro da placa inferior |
114,8 mm |
| Distância central entre o orifício roscado na placa inferior |
44 mm |
| Diâmetro externo natural do fole de borracha |
126 mm |
| Altura do projeto |
141 mm |
Informações de embalagem
| Item |
Peso líquido
(kg)
|
Peso bruto
(kg)
|
Comprimento da embalagem
(cm)
|
Largura da embalagem
(cm)
|
Altura da embalagem
(cm)
|
volume
(m3)
|
|
2 peças 1B7725
Molas pneumáticas
|
1,5 |
3,3 |
25 |
25 |
17 |
0,01 |
Molas pneumáticas industriais são usadas em equipamentos eletrônicos
Focadas principalmente na redução de vibração de alta precisão, controle de microvibração e proteção de equipamentos de precisão. Essas aplicações fazem pleno uso da rigidez ajustável, das características de isolamento de vibração de baixa frequência e da estabilidade de alta precisão das molas pneumáticas para garantir a operação confiável de equipamentos eletrônicos em ambientes complexos. Os seguintes são cenários de aplicação:
1. Equipamentos de fabricação de semicondutores
Máquinas de fotolitografia, microscópios eletrônicos, equipamentos de inspeção de wafers: as molas pneumáticas isolam as vibrações do solo (como pessoas andando, operação de equipamentos, microvibrações de tráfego) para garantir a precisão do processamento em nível nano.
Vantagens: A frequência natural pode ser tão baixa quanto 1~3 Hz, isolando efetivamente as vibrações acima de 5 Hz (as molas tradicionais são difíceis de serem inferiores a 5 Hz).
2. Instrumentos de medição e teste de precisão
Máquinas de medição tridimensional, interferômetros a laser, microscópios de força atômica: as molas pneumáticas eliminam a interferência das vibrações ambientais nos resultados da medição e melhoram a repetibilidade.
Caso: Equipamentos de teste em nível de laboratório são frequentemente equipados com sistemas de molas pneumáticas ativas (incluindo sensores + controle de feedback) para compensar dinamicamente as vibrações.
3. Equipamentos eletrônicos médicos
Tomógrafos/ressonâncias magnéticas, microscópios eletrônicos: Isolam as vibrações da rotação do motor e do movimento mecânico para evitar imagens borradas.
Parâmetros-chave: A eficiência do isolamento de vibração deve ser superior a 90%, e as molas pneumáticas podem alcançar uma correspondência precisa de rigidez ajustando a pressão do ar.
4. Data centers e servidores
Clusters de computação de alto desempenho, matrizes de disco rígido: Evitam que a vibração externa cause danos às cabeças de leitura/gravação do disco e aumentam a vida útil do equipamento.
Destaques do design: Módulos de molas pneumáticas compactos são usados, integrados na base do rack, e podem suportar até 500 kg/unidade.
5. Equipamentos eletrônicos ópticos
Equipamentos de comunicação óptica, máquinas de processamento a laser: Mantêm o alinhamento estável dos componentes ópticos (lentes, refletores) para evitar deslocamento em nível de mícron.

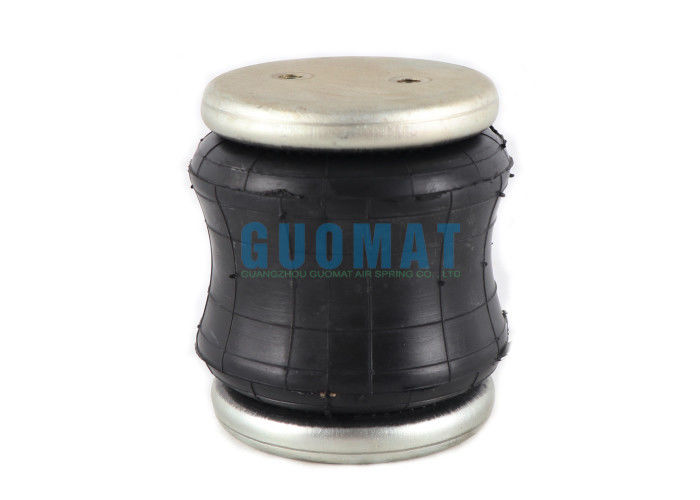

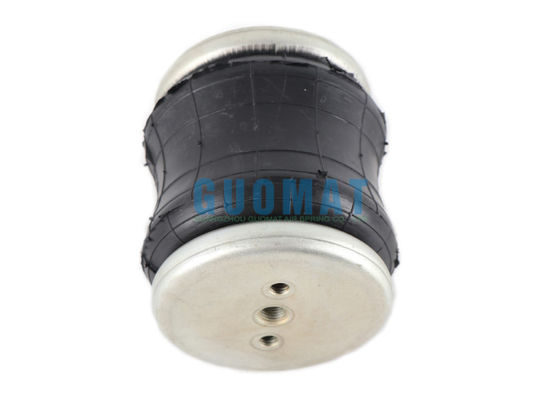

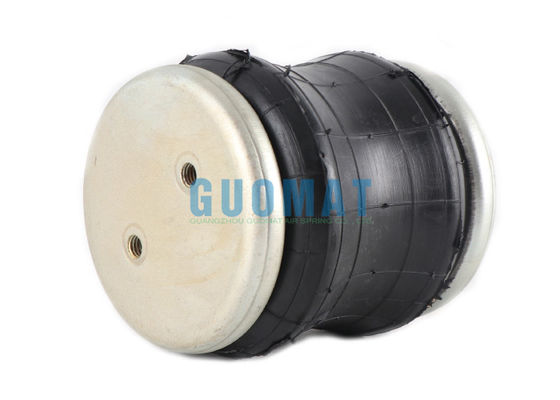

Imagens do produto
