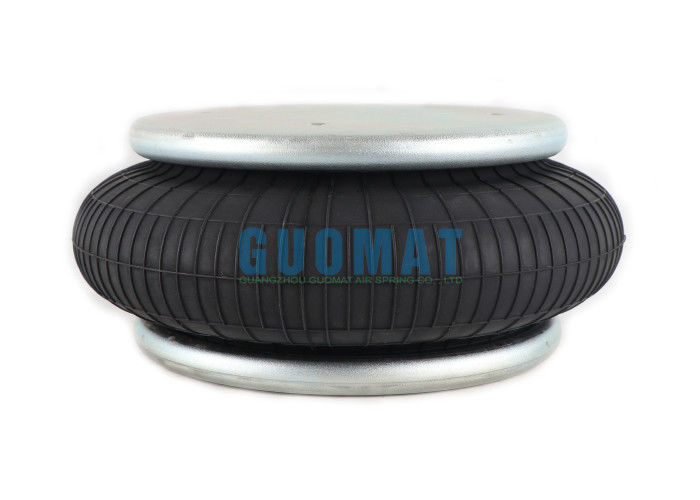

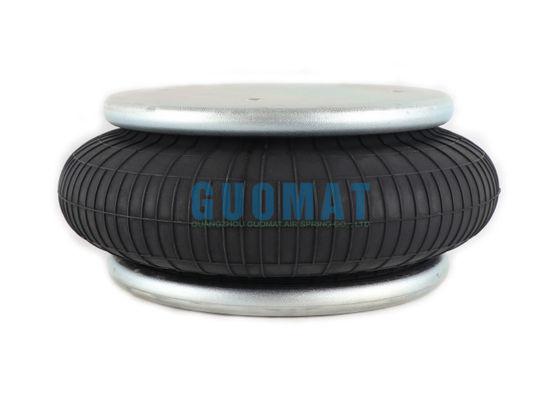

FS330-14 Contitech Industrial Airbags 1B330 Placa de aço Isolador de Primavera de Ar 55mm-160mm Tração

FS330-14 Contitech Bolsas de Ar Industriais 1B330 Isolador de Mola Pneumática de Placa de Aço Curso de 55mm-160mm

Detalhes do Produto

Tipo: Airbag de Suspensão Pneumática de Convolução Única

Marca: GUOMAT

Condição: Novo em folha

Material: Borracha + Aço

Garantia: 12 meses

Tempo de entrega: Cerca de 2 a 8 dias úteis após o recebimento do seu pagamento

OEM No.: Contitech FS330-14

OEM No.: Contitech FS 330-14

OEM No.: Contitech FS330-14 CI

OEM No.: Contitech FS 330-14 CI

OEM No.: Contitech FS330-14 CI 1/4NPTF

OEM No.: Contitech FS 330-14 CI 1/4NPTF

Dados Técnicos

Diâmetro da placa superior: 231mm

Conexão de ar: 1/4NPFT

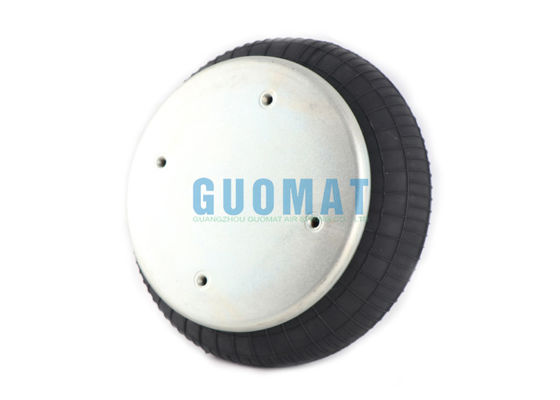

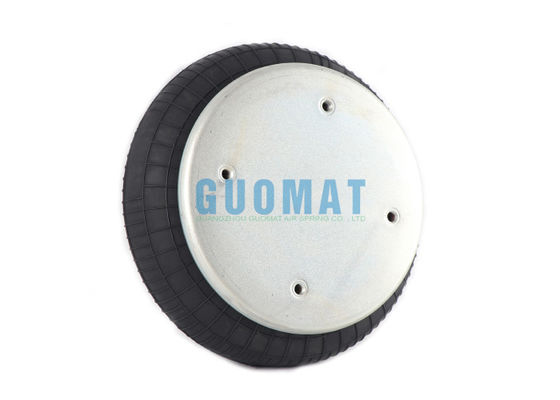

Furo roscado na placa superior: 3pcs 3/8-16UNC

Distância central entre os furos roscados da placa superior: 157,5mm
Distância central entre os furos roscados da placa superior: 78,8mm
Distância entre os furos roscados da placa superior e os furos de ar: 73mm

Diâmetro da placa inferior: 231mm

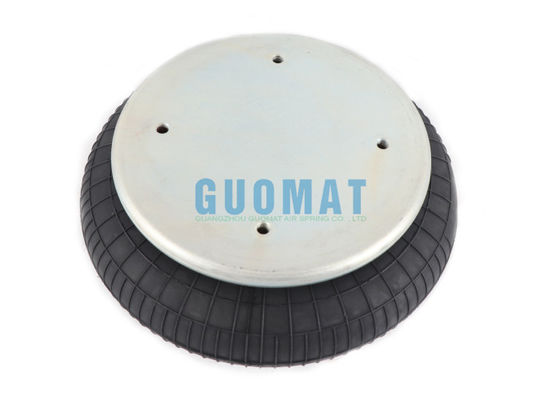

Furo roscado na placa inferior: 4pcs 3/8-16UNC

Distância central entre os furos roscados da placa inferior: 157,5mm

Diâmetro externo máximo do fole de borracha: 325mm

Mola Pneumática FS330-14 Contitech

Isolamento de Vibração – Valores Característicos Dinâmicos
Altura de projeto H: recomendado 140mm, mínimo 120mm

Aplicação Pneumática – Valores Característicos Estáticos
Força F [kN]

Aplicação de Molas Pneumáticas Industriais em Máquinas de Peneiramento de Concreto

A aplicação de molas pneumáticas industriais em máquinas de peneiramento de concreto é uma solução eficiente e cada vez mais comum para enfrentar os muitos desafios das molas tradicionais de metal ou borracha na redução de vibrações, isolamento de vibrações, proteção de equipamentos e eficiência de peneiramento.

1. Excelente desempenho de redução e isolamento de vibrações

Isolamento de vibração de baixa frequência e alta eficiência: As molas pneumáticas têm frequências naturais muito baixas (geralmente projetadas em 1-3 Hz ou até menos), que podem efetivamente isolar as vibrações de média e baixa frequência (geralmente na faixa de 5-25 Hz) geradas pela operação de máquinas de peneiramento de concreto. Isso reduz significativamente a energia de vibração transmitida à fundação e às estruturas circundantes.

Alto índice de amortecimento: O próprio ar e as estruturas internas (como orifícios de estrangulamento) podem fornecer um bom amortecimento, suprimindo efetivamente a amplitude da máquina de peneiramento quando ela inicia e para ao passar pela zona de ressonância e durante a operação, reduzindo o fenômeno de "tapa" e fazendo com que a máquina de peneiramento funcione de forma mais suave.

Características não lineares: Sua rigidez aumenta com o aumento da carga, o que ajuda a manter características de vibração relativamente estáveis quando a carga da máquina de peneiramento muda (como flutuações na taxa de alimentação).

2. Nivelamento automático e controle de altura

Compensação para assentamento/deformação da fundação: Por meio de uma válvula de altura ou um dispositivo simples de regulação de pressão, a mola pneumática pode ajustar automática ou manualmente a altura para compensar o assentamento ou deformação irregular da fundação, garantindo que o corpo da peneira permaneça sempre nivelado, o que é crucial para a eficiência de peneiramento e a vida útil do equipamento.

Adaptar-se às mudanças de carga: Quando a quantidade de acúmulo de material na peneira muda, a mola pneumática pode ajustar automaticamente a pressão interna do ar para manter a altura da máquina de peneiramento basicamente inalterada e garantir a estabilidade do ângulo de peneiramento.

3. Melhorar a eficiência de peneiramento e a qualidade do produto

Parâmetros de vibração estáveis: Operação suave e amplitude e frequência estáveis são a base para uma peneiração eficiente. O excelente isolamento de vibração e estabilidade fornecidos pela mola pneumática garantem que o material na peneira obtenha um movimento de lançamento mais ideal e reduz o fenômeno de bloqueio de orifícios e aderência da malha.

Prolongar a vida útil da peneira: Reduzir o impacto e a vibração desnecessários e reduzir os danos por fadiga na peneira.

4. Proteger equipamentos e estruturas

Proteger a estrutura da fundação: Reduzir muito a carga dinâmica transmitida à fundação e reduzir o risco de danos por fadiga à estrutura da planta, plataforma de suporte ou chassi de equipamento móvel.

Prolongar a vida útil da peneira: Reduzir a vibração transmitida à estrutura de suporte e ao sistema de acionamento da própria peneira, reduzir a tensão dos componentes-chave (rolamentos, excitadores, soldas da estrutura da peneira) e prolongar a vida útil geral do equipamento.

Reduzir o ruído: O isolamento de vibração eficaz também significa reduzir a transmissão de ruído estrutural e melhorar o ambiente de trabalho.

5. Forte capacidade de carga e rigidez ajustável

Uma única mola pneumática pode suportar várias toneladas ou até dezenas de toneladas de carga, o que é muito adequado para máquinas de peneiramento de concreto grandes e com cargas pesadas.

Ao ajustar a pressão de ar de trabalho, a rigidez (capacidade de carga) da mola pneumática pode ser facilmente ajustada para corresponder com mais precisão aos requisitos de peso e características dinâmicas da peneira.

Breve Descrição do Princípio de Funcionamento

A mola pneumática é instalada entre a base (ou caixa da peneira) da máquina de peneiramento e a fundação (ou estrutura de suporte).

Ar comprimido é preenchido em uma câmara fechada composta por um airbag de borracha e peças de metal (tampa superior, pistão).

O airbag de borracha se expande e deforma sob a ação da pressão do ar, fornecendo suporte e elasticidade.

Quando a peneira vibra, a mola pneumática absorve a energia da vibração através da deformação do airbag de borracha e da compressão/expansão do ar interno.

Válvula de altura (opcional): conectada entre airbags adjacentes ou entre o airbag e o ponto fixo. Quando a altura da peneira muda devido a mudanças de carga ou fundação irregular, a válvula de altura abre/fecha automaticamente, infla ou esvazia o airbag e mantém a altura definida.

Temos orgulho em oferecer as Molas Pneumáticas de Reposição da mais alta qualidade que excedem os requisitos OEM.
