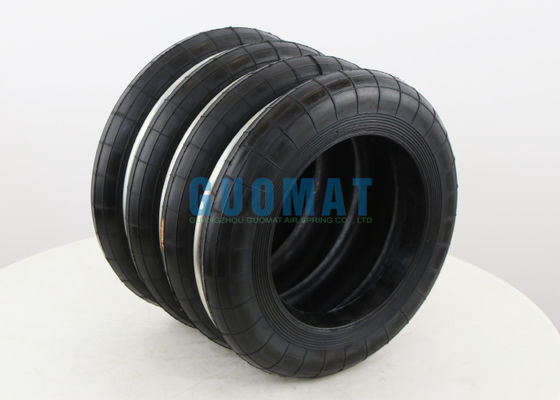

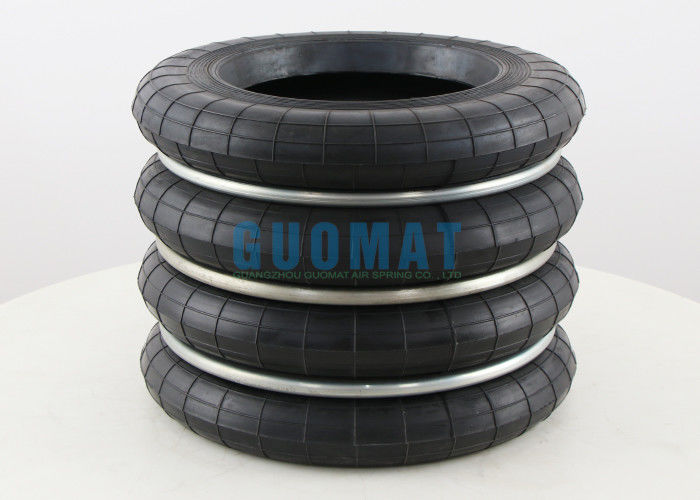

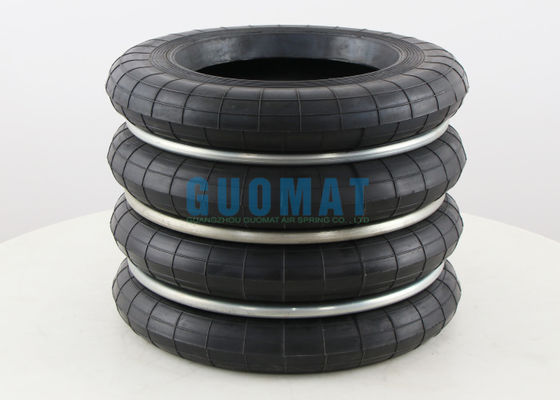

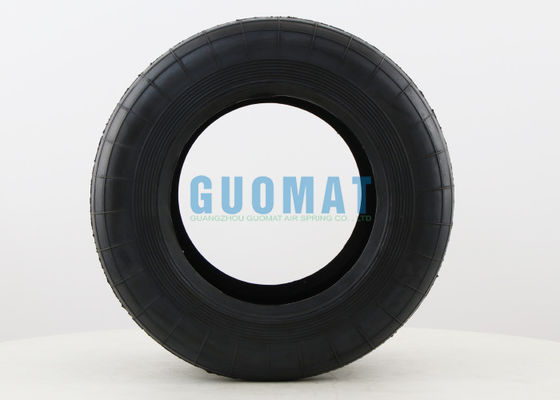

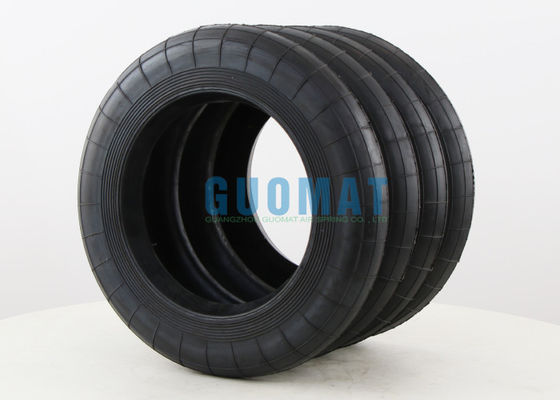

F-240-4 Borracha Air Spring Substituição S-240-4 YOKAHAMA Bellows Industrial Air Bag
OEM Referência cruzada:
GUOMAT Parte n.o: F-240-4
O Yokohama S-240-4R
S 240 4R
JOKOHAMA S-240-4
JOKOHAMA S 240 4
S240-4R da Yokohama
Especificações e parâmetros técnicos pormenorizados: F-500-4
| Tamanho do modelo |
Altura H ((mm) |
Viagem máxima comum ((mm) |
Compressão máxima. Diâmetro exterior (mm) |
Altura padrão, valor aproximado a uma pressão interna de 0,49 MPA |
Pressão interna máxima (MPA) |
Falha de pressão interna (MPA) |
| Altura de projeto |
Altura máxima |
Altura mínima |
Área efetiva ((cm2) |
Volume (L) |
Carga ((KN) |
Constante dinâmica de mola ((n/mm) |
Frequência de vibração natural ((Hz) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
± 60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
± 40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
± 30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
O que é uma Primavera de Ar Punch
1Funções básicas
Amortização e absorção de choques: Quando a impressora de punção funciona a alta velocidade, absorve a força de impacto quando o deslizador e o molde entram em contato, reduzindo a vibração e o ruído.
Controle de pressão: Ao ajustar a pressão do ar, fornece uma saída de pressão estável para atender às necessidades de diferentes processos de estampagem (como perfurar, esticar, etc.).
Proteja o molde: Reduz os danos causados ao molde pelo impacto e prolonga a vida do molde.
Controle preciso: cooperar com o sistema CNC para obter um ajuste preciso do curso e da pressão para melhorar a qualidade do processamento.
2Estrutura e princípio de funcionamento
Estrutura: É constituído principalmente por cilindro, pistão, vedação, válvula reguladora da pressão atmosférica, etc., e é preenchido com ar comprimido.
Princípio de funcionamento:
Fase de compressão: Quando o deslizador da prensa de punção se move para baixo, a mola de ar é comprimida, a pressão do ar aumenta e a energia é armazenada.
Fase de liberação: quando o deslizador retorna, o ar comprimido se expande, empurrando o pistão para reiniciar, ajudando o deslizador a retornar rapidamente e amortecendo a vibração.
3Vantagens essenciais
Ajustabilidade: a força elástica pode ser alterada ajustando a pressão do ar para atender às necessidades de diferentes materiais e processos.
Resposta rápida: mais sensível do que as molas mecânicas ou os sistemas hidráulicos, adequado para estampagem de alta velocidade.
Facilidade de manutenção: não há estrutura mecânica complexa, baixa taxa de falhas, pode ser reparada através da substituição de vedações.
Economia de energia e protecção do ambiente: em comparação com os sistemas hidráulicos, não é necessário utilizar óleo para evitar a poluição e o consumo de energia.
4. Cenários de aplicação
Indústria de estampagem: utilizada para estampagem de precisão de chapas metálicas automotivas, carregamentos elétricos, hardware, etc.
Punção contínua: garantir a estabilidade em máquinas de punção de alta velocidade (como a estampagem progressiva).
Formação de alongamento: fornecer uma força de bloqueio uniforme para evitar rugas do material.
5Pontos de selecção
Requisitos de carga: selecionar a capacidade de carga da mola de ar de acordo com a força de perfuração.
Duração do traço: corresponder ao traço de movimento do slide de punção.
Intervalo de pressão do ar: certificar-se de que a pressão da fonte de ar é compatível com a pressão nominal da mola.
Tamanho da instalação: deve ser compatível com a estrutura do perfurador.
A imagem relacionada do F-240-4
