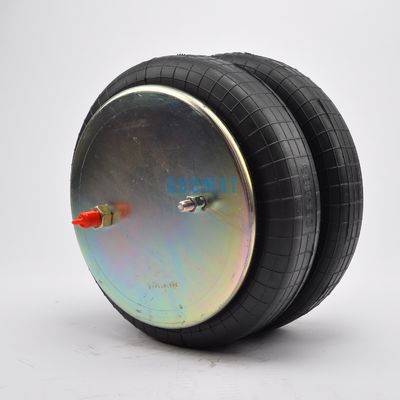

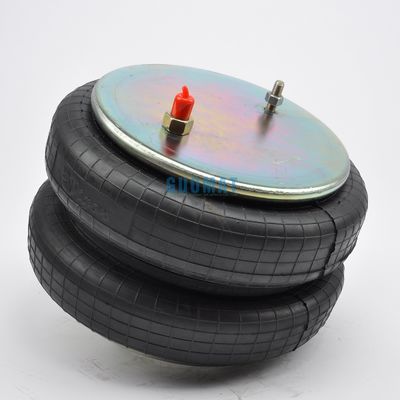

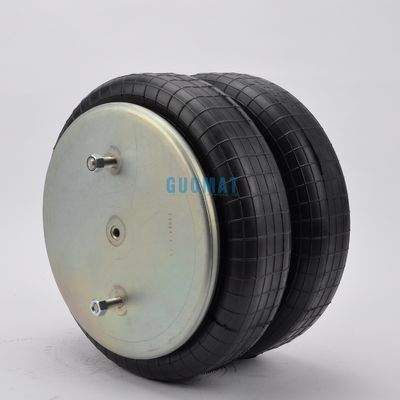

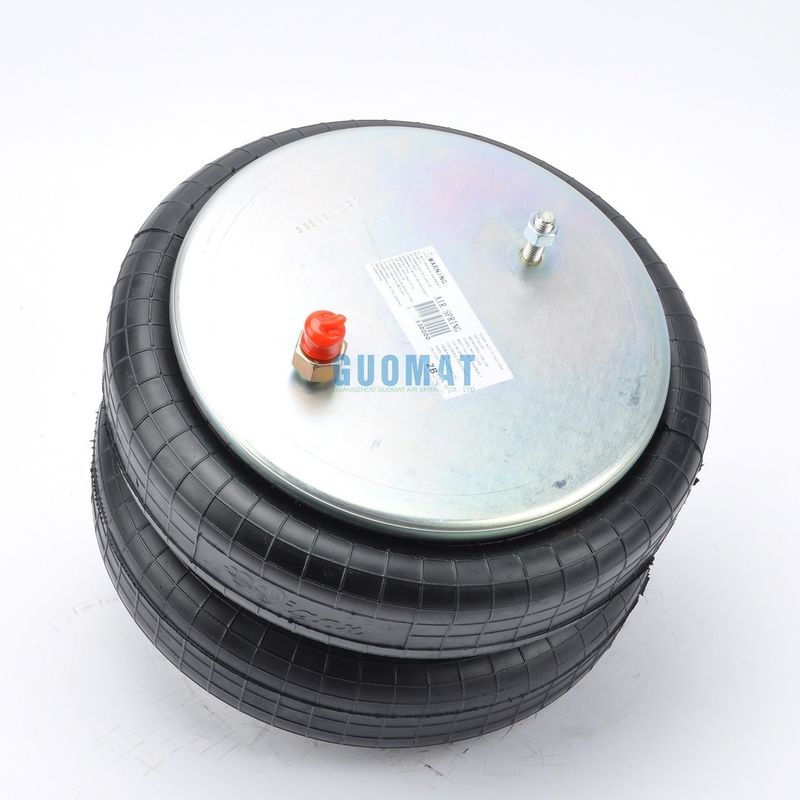

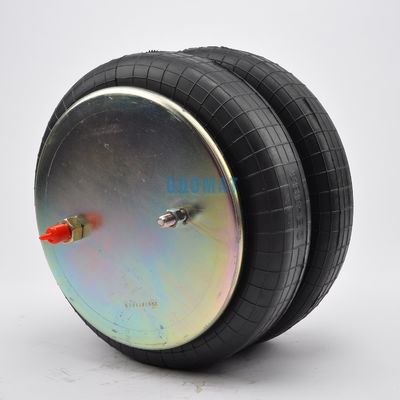

FD 530-35 530 Contitech W013587557 Pedra de fogo Air Spring Saco de ar duplo enrolado para Twthill 1998301
| Referência OEM |
Número |
Referência do fabricante |
Número |
| Número de brilhantes de Primavera de Ar de Firestone |
0233-02 |
Número da peça Reyco |
19983-01 |
| Número da peça Firestone Air Spring |
W01-358-7557,
W013587557,
W01 358 7557 |
Número da peça Reyco |
(21AR,74AR) |
| ContiTech |
161388 |
Suspensão do fornecedor: SAF Holland |
90557203 |
| Contitech |
FD 530-35 530;
FD53035543;
FD 53035 543 |
Histeer |
10316 |
| Goodyear Bellows Número |
578923356;
578 92 3 356;
578-92-3-356 |
SAF Holanda |
90557203 |
| Número da peça Goodyear |
2B14-383;
2B14476,
2B14 383 |
Watson&Chalin |
AS-0089 |
| |
|
Twthill |
1998301 |
| Número da parte do triângulo |
6412 |
Suspensão do fornecedor: SAF Holland |
FSIP OEM: W016756799 |
| Número de triângulos |
4530 |
|
|
Capacidade de carga a 20 psig: 2,040 lbsf
Capacidade de carga a 60 psig: 6,120 lbsf
Capacidade de carga a 90 psig: 9.180 lbsf
Temperatura de funcionamento: 57Co a -54Co
Nozes / Nozes Cegas
Dente de parafuso de placa de cobertura superior: 2 peças X M12X1.75
Distância do centro do parafuso da placa de cobertura superior: 159 mm
Dente de parafuso de placa de cobertura inferior: 2 peças X M12X1.75
Distância do centro do parafuso da placa de cobertura inferior: 159 mm
Furo de gás / entrada de ar / instalação de ar
Furo de gás / entrada de ar: 1/4NPT, Combinação Stud/Air Inlet Stud
Placa de cobertura
Diâmetro da placa de cobertura superior (largura): 289 mm
Diâmetro da placa de cobertura inferior (largura): 289 mm
Fibras de borracha
Diâmetro máximo de balizas de borracha: 406 mm
Altura comprimida: 104 mm / 4,1 polegadas
Altura máxima: 391 mm
Duração de funcionamento: 287 mm
Bloco tampão / Bloco tampão
Com Bloco do Para-choque
Anel de cintura
Com o Girdle Hoop: One Pieces of Girdle Hoop
Peso total com placas presas 7,7 kg
Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 285 mm, mínima 265 mm
Pressão p [bar] 345678 Vol V [l]
Outros tipos a pedido Força (carga) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Taxa de moagem [N/cm] 1770 2250 2700 3180 3640 4100
Frequência natural [Hz] 1,5 1,5 1,5 1,5 1,4 1,4 1.4
Aplicação pneumática - valores das características estáticas
Força F [kN]
Pressão p [bar] 345678 Vol. ((l))
Altura H [mm] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23,1 30,7 38,5 47,1 54,8 62,8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26,2 34,8 43,4 52,9 61,5 70,6 10.8

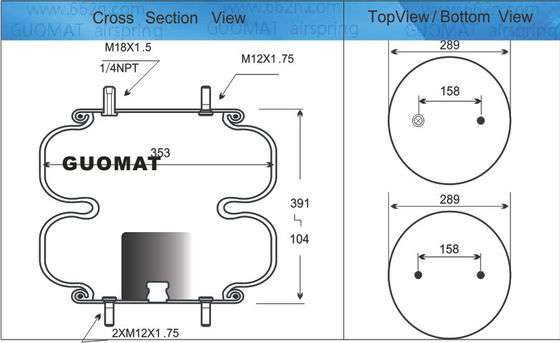

O desenho e os dados da mola de ar GUOMAT 2B7557:
