| Lugar de origem: | Guangdong, China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | FD 40-10 |
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
| Tempo de entrega: | 2-8 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal ou outro |
| Habilidade da fonte: | 1000pcs/week |
| Material: | Placa de cobertura de aço, foles de borracha | Contitech: | FD 40-10 |
|---|---|---|---|
| Furo do gás: | G1/4 | Dente do parafuso: | M8x1.25 |
| Distância Center do parafuso: | 20 milímetros | Diâmetro da placa de cobertura: | 90 milímetros |
| Capacidade da pressão: | Um Pa de 0.2-0.8 M | Altura natural dos foles de borracha: | 145 MILÍMETROS |
| Realçar: | Mola de ar complicada,molas do ajudante do ar |
||

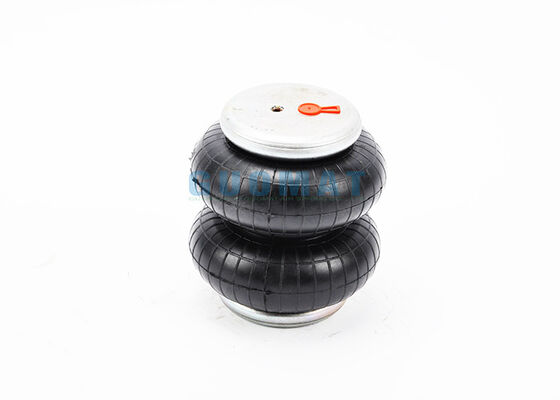

A mola de ar industrial Fd 40-10 tem a entrada de ar G1/8 é combinada com a porca é M8x1.25
FD 40-10
FD 40-10 CI
Contitech FD 40-10
Atuador dobro do ar da convolução
M8: máximo 25 nanômetro
G1/8: máximo 25 nanômetro
Datilografe os foles de borracha somente 72586 da ordem não com placas frisadas, entrada de ar G1/8 10 milímetro 2682001000 excentrical com as placas frisadas de aço inoxidável, entrada de ar G1/8 0 milímetro 61755 excentrical
Porca do ❶/porca das cortinas
Dente superior do parafuso da placa de cobertura (porca): 2 PCes X M8X1.25
Distância Center do parafuso da placa de cobertura superior: 20 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 2 PCes X M8X1.25
Distância Center do parafuso da placa de cobertura inferior: 20 milímetros
Entrada do furo/ar do gás do ❷/encaixe do ar
Entrada do furo/ar do gás: A entrada de ar G1/8 é combinada com a porca
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): 90 milímetros
Diâmetro inferior da placa de cobertura (largura): 90 milímetros
Foles da borracha do ❹
A borracha grita o diâmetro natural: 125mm
A borracha grita a altura natural: 145 milímetros
Bloco abundante do ❺/bloco do amortecedor
Sem bloco abundante
Aro da cintura do ❻/anel da cintura
Com aro da cintura: Uma parte de aro da cintura
As imagens mostram que a informação inclui:
Dados técnicos
Isolamento de vibração - valores característicos dinâmicos
Aplicação pneumática - valores característicos estáticos
| GUOMAT NÃO. | Designação do produto | Capacidade de carga em | Frequência natural em | Altura de funcionamento recomendada | Diâmetro exigido da instalação | ||
| barra 5 | barra 8 | barra 5 | barra 8 | ||||
| Mola de ar dobro da convolução | |||||||
| FD 40 10 | FD 40-10 | 1,95 | 3,2 | 2,7 | 2,7 | 160 | 160 |
| FD 70 13 | FD 70-13 | 3,1 | 5 | 2,5 | 2,5 | 175 | 180 |
| FD 110 15 | FD 110-15 | 5,6 | 9,2 | 2,2 | 2,1 | 175 | 215 |
| FD 120 17 | FD 120-17 | 6,5 | 10,6 | 2 | 2 | 190 | 230 |
| FD 120 20 | FD 120-20 | 7,8 | 12,7 | 1,8 | 1,7 | 205 | 235 |
| FD 138 18 | FD 138-18 | 6,9 | 11,2 | 2 | 2 | 200 | 245 |
| FD 200 19 | FD 200-19 | 9 | 14,5 | 1,9 | 1,9 | 210 | 265 |
| FD 200 22 | FD 200-22 | 10,3 | 16,5 | 1,7 | 1,6 | 220 | 265 |
| FD 200 25 | FD 200-25 | 10,2 | 16,5 | 1,7 | 1,7 | 254 | 275 |
| FD 210 22 | FD 210-22 | 11,6 | 19,4 | 1,8 | 1,7 | 220 | 300 |
| FD 330 22 | FD 330-22 | 16,7 | 27,6 | 1,8 | 1,7 | 240 | 340 |
| FD 412 18 | FD 412-18 | 18,3 | 30 | 1,8 | 1,8 | 220 | 350 |
| FD 530 22 | FD 530-22 | 25,8 | 42 | 1,8 | 1,7 | 250 | 400 |
| FD 530 30 | FD 530-30 | 29,3 | 48,2 | 1,6 | 1,5 | 260 | 415 |
| FD 530 35 | FD 530-35 | 31,6 | 51,2 | 1,5 | 1,4 | 285 | 420 |
| FD 960 22 | FD 960-22 | 45,6 | 71,5 | 1,6 | 1,6 | 240 | 490 |
| FD 1330 25 | FD 1330-25 | 65,3 | 103,9 | 1,6 | 1,5 | 240 | 570 |
| FD 1710 25 | FD 1710-25 | 86,6 | 136,6 | 1,6 | 1,5 | 240 | 620 |
| FD 2380 24 | FD 2380-24 | 114,9 | 186,1 | 1,6 | 1,5 | 240 | 710 |
| FD 2870 30 | FD 2870-30 | 138,7 | 217,6 | 1,5 | 1,4 | 265 | 760 |
| FD 5450 28 | FD 5450-28 | 260,8 | 415,3 | 1,4 | 1,3 | 280 | 1000 |
