Lugar de origem: | China |
Marca: | GUOMAT |
Certificação: | ISO/TS16949:2009 |
Número do modelo: | 2B3400 |
Quantidade de ordem mínima: | 1PC |
---|---|
Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
Tempo de entrega: | 2-8 dias do trabalho |
Termos de pagamento: | T/T, Western Union, Paypal ou outro |
Habilidade da fonte: | 1000pcs/week |
Material: | Placa de cobertura de aço, foles de borracha | Firestone: | W01-358-3400 |
---|---|---|---|
Goodyear: | 2B7-540 | Portador americano: | 8003-009 |
Peso da montagem:: | 4,6 libras | Diâmetro máximo: | 8 polegadas |
Capacidade da pressão: | Um Pa de 0.2-0.8 M | Altura do projeto: | 6-7 polegadas |
Realçar: | Mola de ar complicada,peças da suspensão do ar |

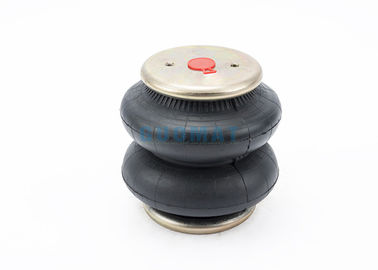

Número da peça transversal W01-358-3400 do Firestone 2B7-540/2B7 540 industrial da mola de ar
Descrição de W01-358-3400:
GUOMAT 2B3400 é produzido pelo GUOMAT factory.GUOMAT 2B3400 as molas de ar que são usadas não somente para caminhões e reboques, mas igualmente como transportes da vibração, tais como grandes secadores, separadores centrífugos, coordena tabelas e a maquinaria de medição, e a bolsa a ar dupla comercial do rolo da mola de ar 2B3400 da lavagem machines.GUOMAT pode completamente substituir a mola de ar do Firestone do Firestone W01-358-3400; os parâmetros técnicos de GUOMAT 2B3400 são os mesmos que a mola de ar do Firestone do Firestone W01-358-3400, indicando que do willNo industrial da mola de ar do rolo do gás de GUOMAT 2B3400 as peças flexíveis internas de grânulos moldados estão usadas. O número dos foles de borracha é 224, e a parte flexível é conectada à extremidade do suporte apertando o material entre a placa superior e a placa inferior, e então ajustando o a um diâmetro apropriado.
Especificações de GUOMAT 2B3400
Número de GUOMATPart: 2B3400
Número de placa da parte superior do Firestone: 3450
Número do pistão do Firestone: 3436
Os foles do Firestone numeram: 224
Número da peça de Goodyear: 2B7-540/2B7 540/2B7540
Número de portador americano: 8003-009
Número da peça do Firestone: W01-358-3400/W01 358 3400/DE W013583400
Número de ordem do Firestone: W01-358-3400
Foles #: 224
Peso do conjunto: 4,6 libras
Altura do projeto: 6-7 polegadas
Capacidade de carga em 20 psig: lbsf 342
Capacidade de carga em 60 psig: lbsf 1.026
Capacidade de carga em 90 psig: lbsf 1.539
Diâmetro máximo: 8 polegadas
Temperatura de funcionamento: 56Cº a -53Cº
Suspensão do ar do Firestone/mola de ar industriais atuador pneumático 224C, tipo - 1 prato de pressão, (2) porca 3/8-16 cega em 3,75" centro, 1/4" porto WO1-358-3400 do centro do NPT, 224C2BN 1/4NPT 2BN.
Altura comprimida: 2,75 polegadas
Número de placa superior: 3450
Largura superior da placa: 5,31 polegadas
Pistão não: 3436
Largura do pistão: 5,31 polegadas
O Firestone grita o número: 224
Número da peça de Goodyear: 2B7-540
Número de American Airlines: 8003-009
Dados de GUOMAT 2B3400
Porca do ❶/porca cega
Dente superior do parafuso da placa de cobertura (porca): 2 PCes X 3/8-16UNC
Distância de centro do parafuso da placa de cobertura superior: 70 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 2 PCes X 3/8-16UNC
Distância de centro do parafuso da placa de cobertura inferior: 70 milímetros
O ❷ intoxica a entrada do furo/ar/encaixe do ar
Entrada do furo/ar do gás: 1/4NPTF
Distância de centro do parafuso entre o furo do gás e a porca: 35 milímetros
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): polegadas de 132 milímetros /5.31
Diâmetro inferior da placa de cobertura (largura): 132 milímetros 5,31 polegadas
Foles de borracha do ❹
Foles de borracha MAX Diameter: 203 milímetros
O curso de trabalho: MINUTO 75 milímetros ao max 230 milímetros
Altura máxima: 230 milímetros
Altura mínima (altura comprimida): 75 milímetros/2,75 polegadas
Altura do curso: 155 milímetros
Bloco abundante do ❺/bloco do amortecedor
Sem bloco abundante
O ❻ cinta o anel da aro/cintura
Com aro da cintura: Uma parte de aro da cintura
Dados do detalhe de GUOMAT 2B3400:
Outros tipos da mola de ar complicada dobro para a máquina industrial e da mola de ar técnica de Parametersonvoluted do detalhe para a máquina industrial e o detalhe
Número de GUOMAT | Número do conjunto | OD máximo @100 PSIG (polegadas) | Escala da carga de projeto (libras) | Escala da altura do projeto (polegadas) | Curso útil (polegadas) | Min Comp Height (polegadas) | Max Ext Height (polegadas) | Amortecedor incluído | Por cento aproximados do isolamento | Tamanho cabendo do ar (polegadas) | |||
Para uma frequência de distribuição de: | |||||||||||||
CPM 435 | CPM 870 | CPM 1160 | CPM 1750 | ||||||||||
2B12 309 | 2B12-309 | 13 | 900 - 7.205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | SIM | 92 | 98 | 98 | 99 | 1/4 de ÓSMIO |
2B12 318 | 2B12-318 | 13 | 900 - 7.205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | SIM | 92 | 98 | 98 | 99 | 3/4 de ÓSMIO |
2B12 416 | 2B12-416 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NÃO | 92 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B12 419 | 2B12-419 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NÃO | 92 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B12 425 | 2B12-425 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NÃO | 92 | 98 | 98 | 99 | 1/4 de ÓSMIO |
2B12 429 | 2B12-429 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NÃO | 92 | 98 | 98 | 99 | 3/4 de ÓSMIO |
2B12 437 | 2B12-437 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NÃO | 92 | 98 | 98 | 99 | 1/4 de C |
2B12 440 | 2B12-440 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,6 | 3,8 | 14,4 | SIM | 92 | 98 | 99 | 99 | 1/4 de CS |
2B14 352 | 2B14-352 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NÃO | 93 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B14 353 | 2B14-353 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | SIM | 93 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B14 354 | 2B14-354 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NÃO | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B14 355 | 2B14-355 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | SIM | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B14 362 | 2B14-362 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NÃO | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B14 363 | 2B14-363 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NÃO | 93 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B14 452 | 2B14-452 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11 | 4,2 | 15,2 | SIM | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B15 375 | 2B15-375 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NÃO | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B15 376 | 2B15-376 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | SIM | 93 | 98 | 99 | 99 | 1/4 de ÓSMIO |
2B15 377 | 2B15-377 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NÃO | 93 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B15 378 | 2B15-378 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | SIM | 93 | 98 | 99 | 99 | 3/4 de ÓSMIO |
2B19 8423 | 2B19-8423 | 20,5 | 3.200 - 23.700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B19 8433 | 2B19-8433 | 20,5 | 3.200 - 23.700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B22 8529 | 2B22-8529 | 23 | 5.200 - 31.700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
2B22 8539 | 2B22-8539 | 23 | 5.200 - 31.700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
