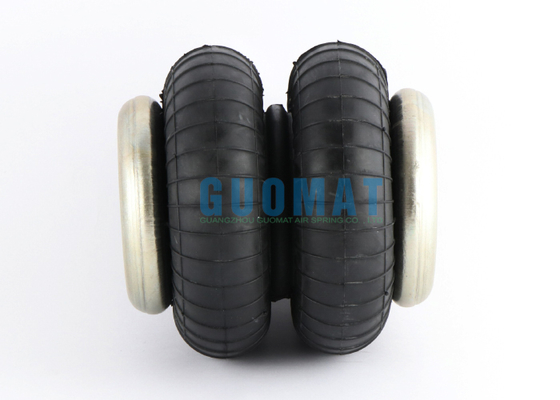

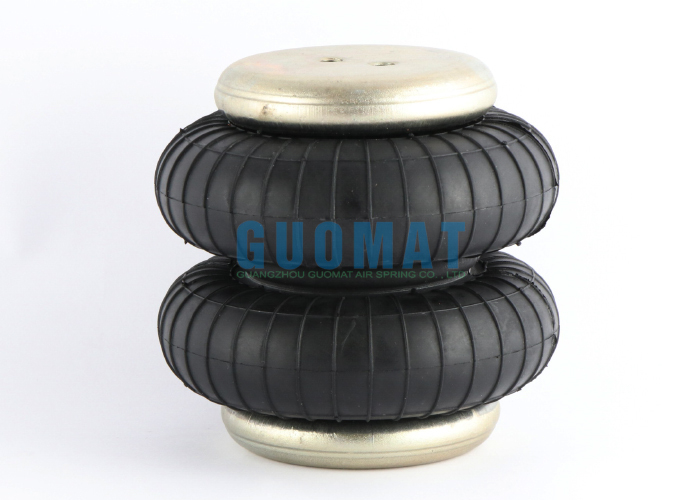

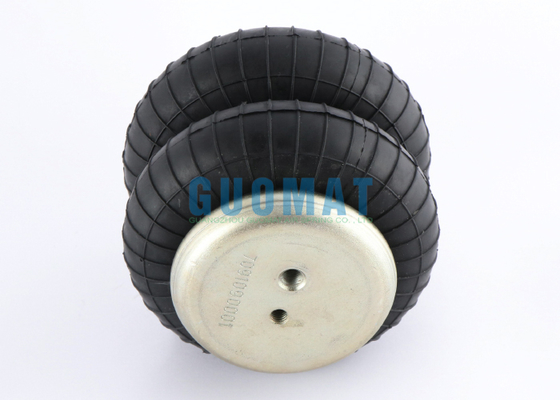

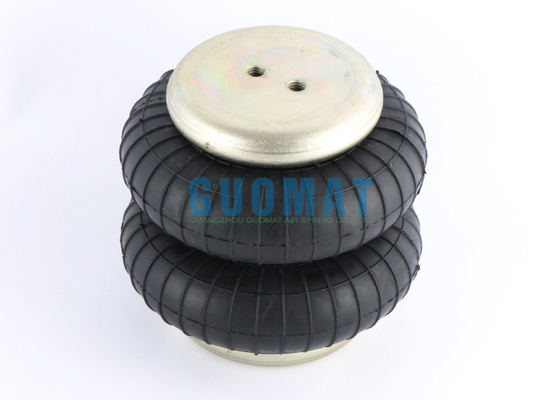

FD 40-10 Forro de Borracha ConTetich para Foles de Ar Fornecedores G1/8 Bolsas de Mola Pneumática Industrial Cheias de Gás

Detalhes do produto:

Lugar de origem:	Guangzhou, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	2B4060

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	USD59.9-69.9/PC
Detalhes da embalagem:	Caixa de caixa forte ou requisito de clientes
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Western Union ou outros
Habilidade da fonte:	1000pcs/semana

Contato

Descrição de produto detalhada

Estilo:	Única mola de ar complicada	Material:	Borracha e aço
Garantia:	1 ano	Convoluções:	1
Nome do produto:	Mola de air, airbag, balão de ar, foles de ar	Dimensão:	Tamanho de OEM/Standard
Operação:	Cheio de gás	Qualidade:	100% testado
Destacar:	Mola pneumática industrial G1/8 , Fornecedores de foles de ar de borracha , Bolsas de mola pneumática cheias de gás

FD 40-10 Contetich Soldes de fole de borracha de borracha

Atributos do produto

Atributo	Valor
Estilo	Mola de ar complicado único
Material	Borracha e aço
Garantia	1 ano
Convoluções	1
Nome do produto	Mola de air, airbag, balão de ar, foles de ar
Dimensão	OEM/tamanho padrão
Operação	Cheio de gás
Qualidade	100% testado

Detalhes do produto

Marca:Guomat

Número de peça do fabricante:2B4060

Garantia do fabricante:12 meses

Material:Borracha+aço

Cor:Preto

Local de origem:Guangzhou, China

Certificação:ISO/TS16949: 2009

Embalagem:Embalagem neutra

Qualidade:Alta qualidade

Números de referência cruzada

CONTITECH: FD40-10
CONTITECH: FD 40-10
CONTITECH: FD 40-10 CL G1/8
CONTITECH: FD 40-10 C1 2682 001000
CONTITECH: FD 40-10 CL G1/8 M8
CONTITECH: FD 40-10 1/8 M8
Contitech Bellow: FD 40-10/FD 40 10/FD4010
Festo: EB-145-100/EB 145 100/EB145100

Dados técnicos

Altura natural: 145 mm
O diâmetro externo natural dos fole de borracha: 125 mm
Diâmetro da placa de capa: 90mm
Hole do ar: G1/8
ERRO ESCAMED: M81.25
Distância central entre os orifícios rosqueados e os orifícios do ar: 20 mm
Distância central entre os furos roscados: 20mm

Tipos de mola aérea

Tipo único complicado	Tipo duplo complicado	Tipo triplo complicado
FS 40-6 IC	FD 40-10 IC	Ft 330-29 CI
FS 50-5 IC	FD 70-13 CI	Ft 430-32 CI
FS 70-7 CI	FD 110-15 CI	FT 530-32 CI
FS 100-10 IC	FD 120-17 CI	Ft 530-35 CI
FS 120-9 CI	FD 120-20 IC	Ft 960-34 CI
FS 120-10 IC	FD 200-19 CI	Ft 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 IC	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 IC
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 IC
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

Especificações de encadeamento de interface comuns

Designação de threads	Tipo de thread	Nome padrão	Propósito primário	Dimensão	Tom	Método de vedação	Notas e precauções
G1/2	Tópico de tubulação britânica	BSPP (paralelo)	Entrada de ar/saída	20.955mm	1,814 mm	O-ring ou lavadora (selo da face)	Uma das portas mais comuns para conexões pneumáticas. Requer um conector de liberação rápida ou pneumática G1/2.
G1/4	Tópico de tubulação britânica	BSPP (paralelo)	Entrada de ar/saída	13.157mm	1,337 mm	O-ring ou lavadora (selo da face)	Comumente usado para sensores de pressão, medidores ou linhas menores. Requer um conector G1/4
3/8unc	Tópico unificado	UNC (grosso)	Montagem/fixação	9.525mm	1,058 mm	Não para vedação (fixação mecânica)	Esta não é uma porta de ar! Este é um orifício de montagem para parafusos para prender a mola ou anexar acessórios. Use um parafuso de UNC de 3/8 ".
M8	Thread métrico	Métrica ISO (grosso padrão)	Montagem/fixação	8,0 mm	1,25 mm	Não para vedação (fixação mecânica)	Esta não é uma porta de ar! Usado para aparafusar. Comum em máquinas européias e asiáticas. Use um parafuso M8. Verifique a nota (por exemplo, 8,8, 10,9).
M10	Thread métrico	Métrica ISO (grosso padrão)	Montagem/fixação	10,0 mm	1,5 mm	Não para vedação (fixação mecânica)	Esta não é uma porta de ar! Um orifício de montagem maior para aplicações de carga mais alta. Use um parafuso M10. Verifique a nota (por exemplo, 8,8, 10,9).
