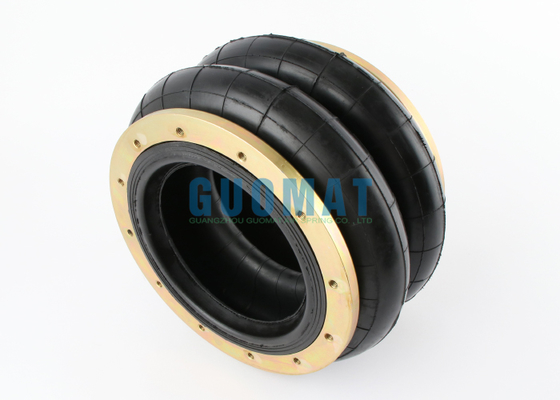

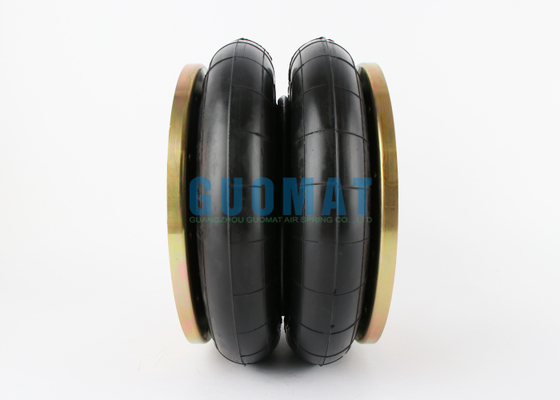

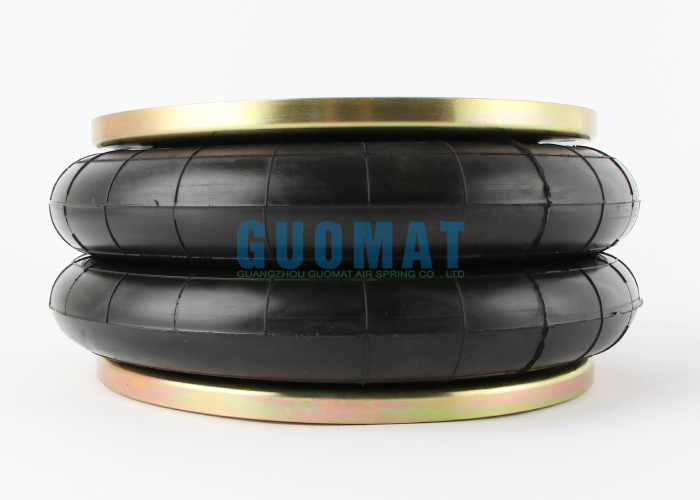

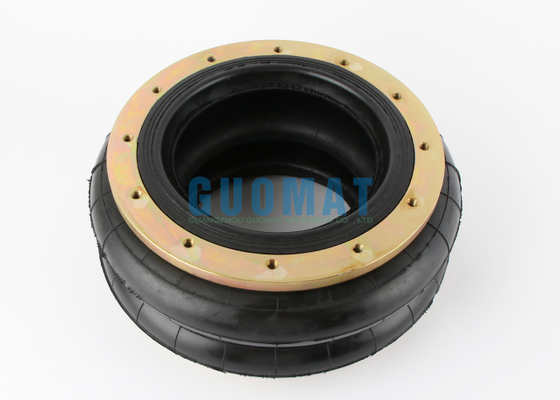

2H250180 Reemplaço de molas de ar duplo-enrolado 90587/245 Modelo de atuadores pneumáticos

Detalhes do produto:

Place of Origin:	GuangDong, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Model Number:	2H250180

Condições de Pagamento e Envio:

Minimum Order Quantity:	6pcs
Preço:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

Contato

Descrição de produto detalhada

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
Destacar:	Mola de ar dupla complicada , Primavera de ar industrial com garantia , Peça de reposição para atuadores pneumáticos

2H250180 Spring de ar complicado duplo Substitua 90587/245 Atuadores pneumáticos modelo

Atributos do produto

Atributo	Valor
Material	Anel de flange de borracha e aço
Garantia	Garantia de 1 ano
Função	Reduzir o choque
Qualidade	100 % testado
Código do modelo	245
Tipo	Flange Air Spring
Código No.	93740/90587
Parafusos	M 8 x 1,25

Descrição do produto

Marca: Guomat

Spring Air Air: 2H250180
Guomat Bellows no.: 2b250
Guomat no.: 2H250180 Consulte 90587
Cross No.: 93740 P-IRELLI Air Spring

Especificações do atuador pneumático

Modelo: 245
Tipo: F1
Alta temperatura. Código: 90587
PCD: 145mm
Max OD: 270mm
Máx. Altura: 310mm
Min. Altura: 85 mm
Rigidez: 18.4 Dan/mm
Conexão: Conexão de flange do anel de contas

2H250180 Dados técnicos

Diâmetro eficaz: 185mm
Altura comprimida: 84 mm
Máx. Altura: 206mm
Altura natural: 180mm
AVC: 122mm
Diâmetro da placa de capa superior: 183mm
O diâmetro do max.outer de borracha: 270 mm (0,7mpa)
A distância central dos parafusos: 145mm
Quantidade de parafusos: 8pcs-m10

Capacidade de transporte

Instalação (mm)	0,2 MPa	0,3 MPa	0,4 MPa	0,5 MPa	0,6 MPa	0,7 MPa	0,8 MPa	Volume a 0,7MPa (DM3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

Rigidez e frequência na altura do projeto

Parâmetro	0,2 MPa	0,3 MPa	0,4 MPa	0,5 MPa	0,6 MPa	0,7 MPa	0,8 MPa
Rigidez vertical (kg/cm)	101	120	150	184	212	231	257
Frequência natural (Hz)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

Aplicado como suspensão - tipo duplo complicado

MODELO	Padrão no.	Alta temperatura no.	Conexão	Max.od mm	Min.h mm	Max.h mm	Estático h mm	Área de efeito CM2	Rigidez dan/mm
23b	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 Br	89457	-	F2	380	80	290	180	680	33.9
21a br	97300	-	F2	435	85	315	190	785	33.7
21b Br	92154	-	F2	440	85	385	200	850	38
28 Br	92527	-	F2	445	80	310	185	1015	78.6
28 b	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
