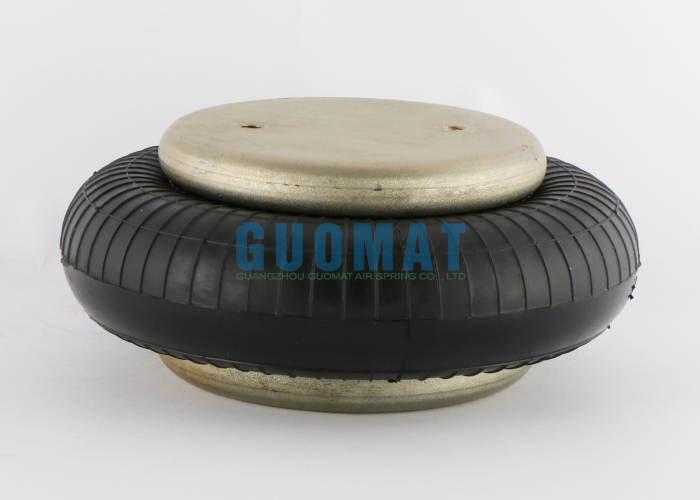

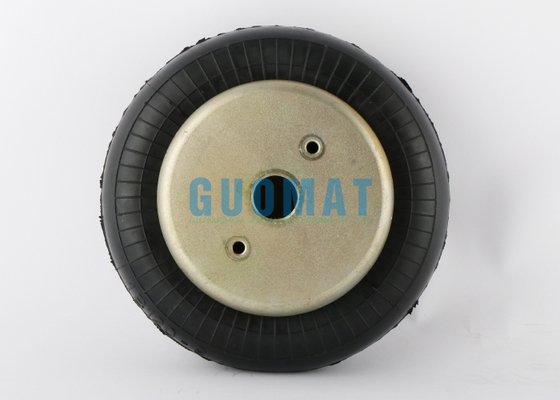

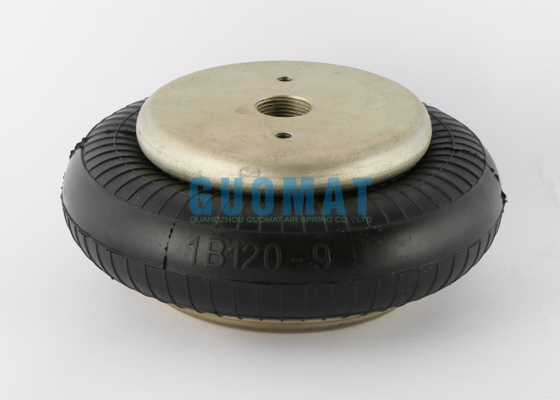

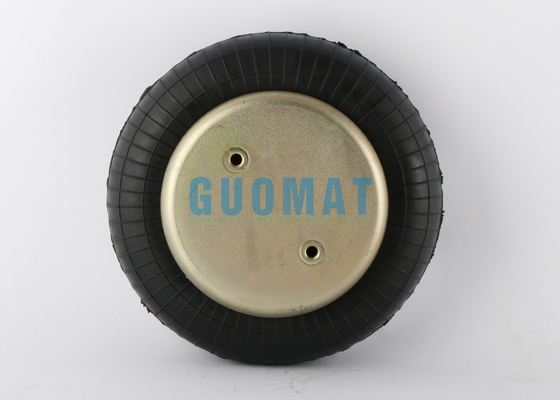

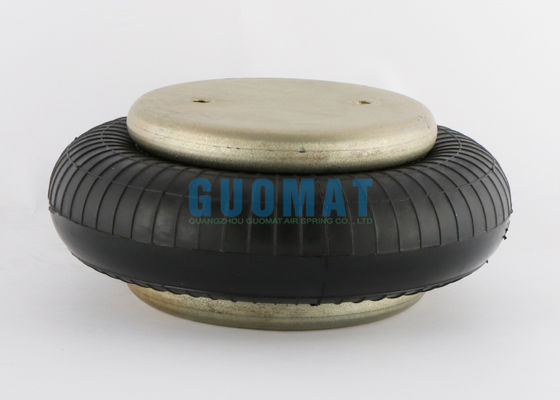

Fole de ar de borracha tipo G3/4 preenchido com gás FS120-9 Contitech W01M586165 Mola pneumática Firestone

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	1B1209-G3/4

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	6PCS
Preço:	$49.9-59.9/pc
Detalhes da embalagem:	Caixa de cartão forte ou conforme os clientes precisam
Tempo de entrega:	2-8 dias úteis
Termos de pagamento:	T/T, Western Union, L/C
Habilidade da fonte:	1000 peças/semana

Contato

Descrição de produto detalhada

Nome do modelo:	Molas de borracha para máquinas industriais	Garantia:	12 meses
Materiais:	Borracha + aço	Pacote:	Embalagem padrão ou personalizada
Médio:	ar comprimido	Número de pedra de fogo:	W01-M58-6165
Festo:	EB-215-80	Infarto:	50mm-115mm

Fole de ar de borracha tipo G3/4 preenchido com gás FS120-9 Contitech W01M586165 Mola pneumática Firestone

Dados Técnicos: Mola pneumática de tipo convoluto único

Diâmetro da placa superior: Ø135mm

Entrada de ar: G3/4

Furos roscados na tampa superior: 2XM8X1.25mm

Distância central entre os furos roscados da tampa superior: 70mm

Distância entre o furo roscado da tampa superior e o furo de entrada de ar: 35mm

Diâmetro da placa inferior: Ø135mm

Diâmetro máximo externo do fole de borracha: Ø215mm

Altura máxima: 115mm

Altura mínima: 50mm

GUOMAT NO.1B1209-G3/4 Números de referência

Consulte Firestone W01M586165

Consulte Firestone W01 M58 6165

Consulte Firestone W01-M58-6165

Consulte Contitech FS120-9

Consulte Contitech FS 120-9

Consulte Contitech FS120-9 G3/4

Consulte Contitech FS 120-9 G3/4

Consulte Contitech FS120-9 G3/4 M8

Consulte Contitech FS 120-9 G3/4 M8

Consulte Dunlop(FR) 8''x1 S08101

Consulte Bosch 822419003

Consulte Festo EB-215-80

Consulte Norgren PM/31081

Consulte Norgren 8X1

Consulte Weforma WBE 300-E1

Consulte Airtech 140293

Consulte Airtech 111003

Consulte Airtech 1B-190FB

Consulte Megatech 1S120-9 3/4 M8

Características dinâmicas a 115 mm de altura de projeto
(Necessário apenas para o projeto do isolador Airmount)

Pressão do medidor (BAR)	Carga (kN)	Taxa da mola (kN/m)	Frequência natural (Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Tabela de força

Altura de montagem (mm)	Volume@7BAR (cm cúbicos)	Área Efetiva@7 BAR (cm*2)	Força kN
Altura de montagem (mm)	Volume@7BAR (cm cúbicos)	Área Efetiva@7 BAR (cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
