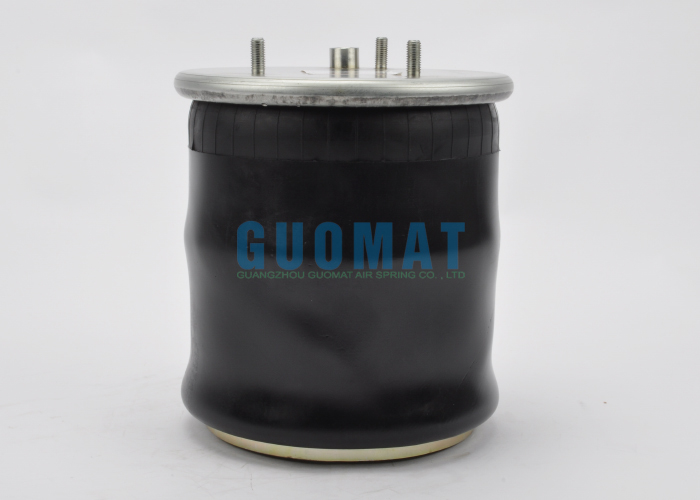

Marca: GUOMAT
GUOMAT n.o.: 1T8683
Material: Borracha e Aço
Garantia: 12 meses
Aplicação: Para camião, para reboque
Número da peça Firestone: W01-M58-8683 /W01 M58 8683 / W01M588683
Firestone Bellows Número: 1T 15NR-3
Contitech Número da peça: 887 MB K6 / 887MBK6
Airtech Parte número: 134902 / 3887K
Número da peça Granning: 16045
Número da parte do mérito: MLF7172
VDL/DAF Número de peça: 1141525 / 1 141 525
DAF Número de peça: 114525 / 1 141 525

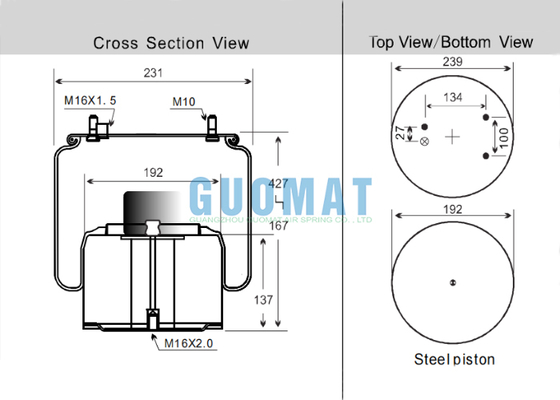

1T8683 Instalação de molas de ar para camiões Dados técnicos
O diâmetro da tampa superior é de 239 mm, há três pernos e 1 buraco de ar na parte superior, a especificação do perno é M10, a distância do centro entre os pernos é de 134 mm e 100 mm,A especificação do buraco de ar é M16X1.5, e a distância do centro entre os parafusos e o buraco de ar é de 27 mm.
O pistão base é de aço, com um diâmetro de 192 mm e uma altura de 137 mm. A base tem um buraco roscado com uma especificação de M16X2.0.
O diâmetro externo do conjunto da mola de ar é 231mm, a altura máxima é 427mm, a altura mínima é 167mm, e há um bloco tampão
Para DAF ((VDL) Suspensão Air Spring
|
0067306
|
0067504
|
0377498
|
0388165
|
|
0388167
|
0392022
|
1513985
|
0513983
|
|
0529651
|
0627584
|
0638148
|
0659561
|
|
0689677
|
0696229
|
1141525
|
1153935
|
|
1154761
|
1276846
|
1384273
|
1697678
|
Como funcionam as molas de ar de reboque
1. Alimentação de ar: o ar comprimido do veículo de reboque preenche o sistema de ar do reboque através de uma ligação manual.
2Inflação inicial: quando o reboque é carregado ou ligado ao veículo de reboque, o ar flui através da válvula de controlo de altura para a mola de ar, inflando-a até à pressão de base.
3Sensor de altura: A válvula de controlo de altura monitora continuamente a distância entre o quadro do reboque e o eixo através da sua ligação.
4Manutenção da altura:
a. Aumento da carga: se a carga do reboque aumentar, o quadro abaixará para baixo, mais perto do eixo.permitindo que mais ar flua do tanque de abastecimento de ar para a mola de arO aumento da pressão do ar infla o airbag, empurrando o quadro de volta para a sua "altura de condução" designada.
b, Redução de carga: se a carga for removida, o quadro se elevará para cima, longe do eixo.permitindo que o ar na mola de ar escape (geralmente para a atmosfera)A pressão de ar reduzida desinfla ligeiramente o airbag, estabilizando o quadro para baixo até à altura de condução especificada.
5. Altura de condução estável: uma vez que a estrutura do reboque retorna à altura de condução pré-definida, a ligação centraliza a válvula de controle de altura, fechando as portas de inflação e deflação.As molas de ar são mantidas na pressão precisa necessária para suportar a carga atual e mantê-la na altura *correcta*.
6Qualidade de condução: o ar comprimido no airbag atua como uma almofada, absorvendo os choques da estrada de forma mais eficaz do que uma mola de folha dura.Isto permite que a carga passe mais suavemente e reduz o estresse na estrutura do reboque.
