16''X2 Fole de Borracha Duplo Convoluto W01-R58-4023 Atuador de Mola Pneumática Firestone
Descrição do Produto
Marca: GUOMAT
GUOMAT Nº: 16X2
Material: Borracha de Alta Qualidade
Garantia: 12 Meses
Origem: Guangzhou, China
Formato: Tipo Convoluto
Tipo: Airbag Industrial de Borracha
FirestoneNúmero do Fole: 16X2 / 16''X2
Número da Peça Firestone: W01R584023 / W01 R58 4023 / W01-R58-4023
Número da Peça Dunlop: SP1129 / SP 1129
Dados Técnicos
Diâmetro Externo Natural do Fole de Borracha: 430mm/17 polegadas
Diâmetro Nominal: 184mm/7.2 polegadas
Convoluções: 2
Altura Mínima: 77mm/3 polegadas
| Tipo | GUOMAT Nº. | Firestone Bellow NO. | Firestone Part NO. | Dunlop |
| Mola Pneumática Simples Convoluta | 4 1/2x1 | 4 1/2x1 | W01-R58-4043 | SP2008 |
| 8 X 1 | 8 X 1 | W01-R58-4085 | SP 1218 |
| Mola Pneumática Dupla Convoluta | 4 1/2 X 2 | 4 1/2 X 2 | W01-R58-4076 | SP 1457 |
| 6 X 2 | 6 X 2 | W01-R58-4036 | SP543 |
| 8 X 2 | 8 X 2 | W01-R58-4045 | SP 253 |
| 10 X 2 | 10 X 2 | W01-R58-4048 | SP 255 |
| 12 X 2 | 12 X 2 | W01-R58-4044 | SP 256NB |
| 16 X 2 | 16 X 2 | W01-R58-4023 | SP 1129 |
| Triplo Mola Pneumática Convoluta | 10 X 3 | 10 X 3 | W01-R58-4047 | SP 258 |
| 12 X 3 | 12 X 3 | W01-R58-4046 | 12 x 3 |
Molas Pneumáticas Duplas Convolutas são usadas em Máquinas de Impressão
Aplicação principal: isolamento e amortecimento de vibrações
Desafios: Há um grande número de peças rotativas e de movimento alternativo de alta velocidade (rolos, engrenagens, dispositivos de alimentação de papel, rolos de tinta/espuma) dentro da máquina de impressão, bem como vibrações transmitidas externamente (vibrações do solo, outros equipamentos), que são muito fáceis de gerar vibrações. Essas vibrações podem causar sérios problemas de qualidade, como "barras de tinta" (fantasmas), desalinhamento, deformação de pontos e fantasmas.
Solução: Molas pneumáticas duplas convolutas são instaladas em peças-chave, como unidades de impressão, dispositivos de alimentação de papel, dispositivos de coleta de papel e dispositivos de secagem (geralmente sob a base ou estrutura da máquina).
Vantagens da instalação de molas pneumáticas
1. Frequência natural extremamente baixa: Pode efetivamente isolar vibrações de média e alta frequência e reduzir significativamente a energia de vibração transmitida para a unidade de impressão e o papel.
2. Excelentes características de amortecimento: O ar em si e a estrutura interna fornecem bom amortecimento, o que pode atenuar rapidamente as vibrações e evitar a amplificação da ressonância.
3. Alta sensibilidade: Também pode responder a vibrações minúsculas e fornecer efeitos de isolamento.
4. Proteger peças de precisão: Reduzir o impacto da vibração em rolamentos, engrenagens, motores e componentes eletrônicos, prolongar a vida útil e reduzir os custos de manutenção e o tempo de inatividade.
Nivelamento e Controle de Altura da Máquina
Desafios: As máquinas de impressão (especialmente as grandes máquinas multicoloridas) têm requisitos extremamente altos para o nível de instalação. Assentamento da fundação, mudanças de carga (como substituição de rolos de papel) e mudanças de temperatura podem causar ligeira deformação da estrutura da máquina, afetando o paralelismo dos rolos e a uniformidade da pressão de impressão.
Solução: Molas pneumáticas duplas convolutas são geralmente equipadas com válvulas de controle de altura ou sistemas de controle eletrônico.
Vantagens:
Nivelamento automático/manual: Independentemente de como a carga muda (rolos de papel de pesos diferentes, movimento do operador), o sistema pode ajustar automática ou manualmente a pressão no airbag para manter o nível absoluto ou a altura constante da estrutura da máquina.
Compensar o assentamento da fundação: Pode compensar continuamente pequenas mudanças na fundação durante o uso a longo prazo.
Garantir o paralelismo dos rolos: O nivelamento preciso é a base para garantir a pressão de impressão uniforme entre os rolos, o que afeta diretamente a qualidade da impressão (uniformidade da cor da tinta, reprodução de pontos).
Controle da Pressão de Impressão
Desafio: A pressão entre os cilindros de impressão precisa ser precisa, estável e ajustável. Os ajustes mecânicos tradicionais podem não ser sensíveis o suficiente ou suscetíveis a vibrações.
Solução: Em algumas impressoras de ponta ou especialmente projetadas, as molas pneumáticas são usadas diretamente para suportar os assentos dos rolamentos do cilindro de impressão ou do cilindro de manta, ou para controlar o mecanismo de pressão da embreagem.
Vantagens:
Pressão precisamente controlável: Ao ajustar a pressão do airbag, pode-se obter um controle de pressão de impressão muito fino, uniforme e estável.
Pressão de aterrissagem/liberação suave: Reduzir o impacto quando o cilindro entra em contato e se separa, protegendo a superfície do cilindro e os rolamentos.
Compensação dinâmica: A pressão pode ser ajustada durante a operação para se adaptar a diferentes espessuras de papel ou condições de impressão.
Ruído Reduzido
Vantagens: Ao isolar efetivamente a transmissão de vibrações internas da máquina para a fundação e o ambiente circundante, as molas pneumáticas reduzem significativamente o nível geral de ruído da operação da prensa de impressão e melhoram o ambiente de trabalho.
Reduzir a manutenção e melhorar a confiabilidade
Vantagens:
Sem desgaste por atrito: Ao contrário das molas de metal ou almofadas de borracha, não há contato de atrito metal-metal dentro da mola pneumática, e a principal peça de desgaste é o airbag (que geralmente tem uma longa vida útil).
Boa resistência à fadiga: Airbags de borracha de alta qualidade podem suportar milhões de ciclos de carga.
Autoproteção: Mesmo que o airbag se rompa acidentalmente, a máquina apenas se acomodará lentamente, o que geralmente não causa consequências catastróficas (em comparação com a falha repentina do suporte hidráulico).
Design simplificado: Pode substituir mecanismos de nivelamento mecânicos de alavanca ou ligação complexos.

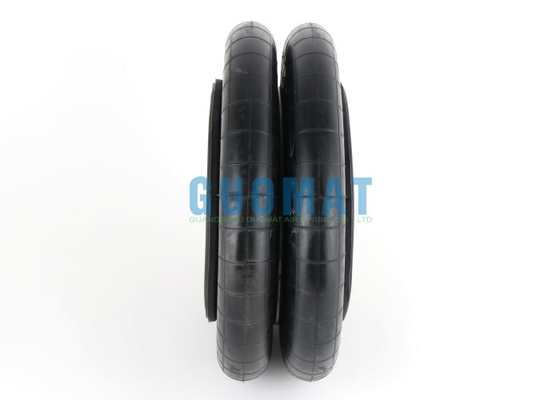

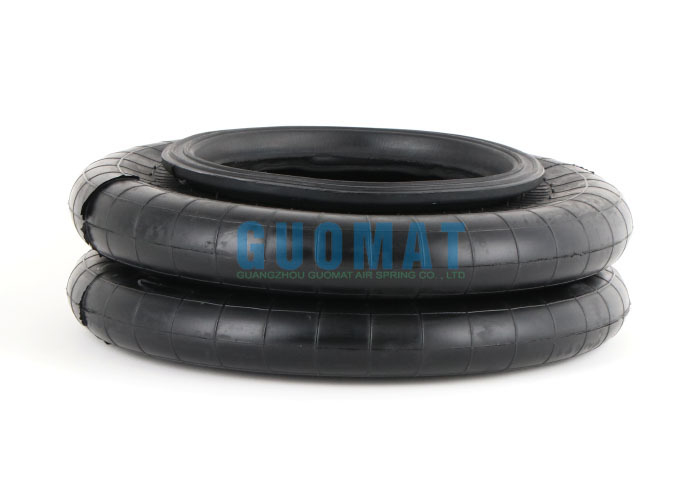

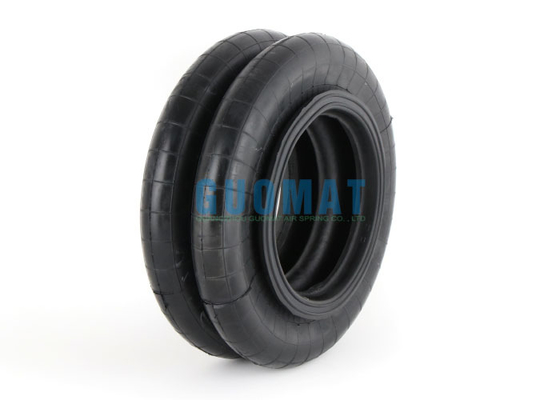

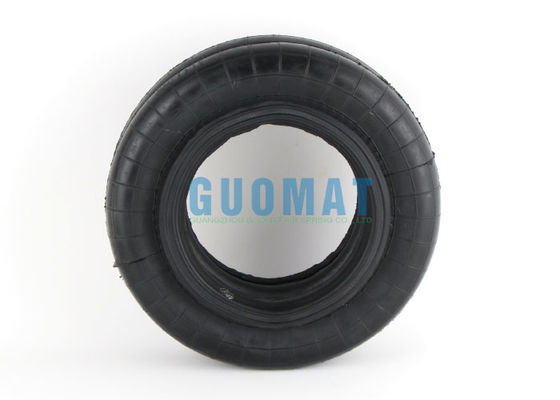

A imagem relacionada de GUOMAT 16X2 Air Rubber
