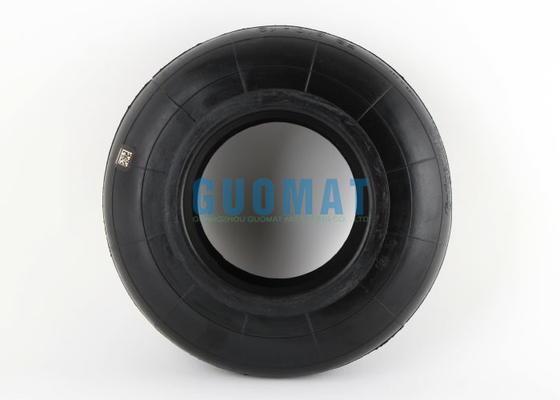

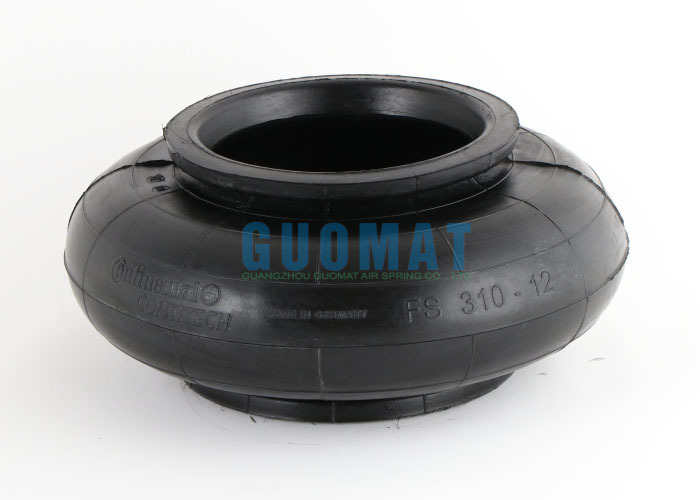

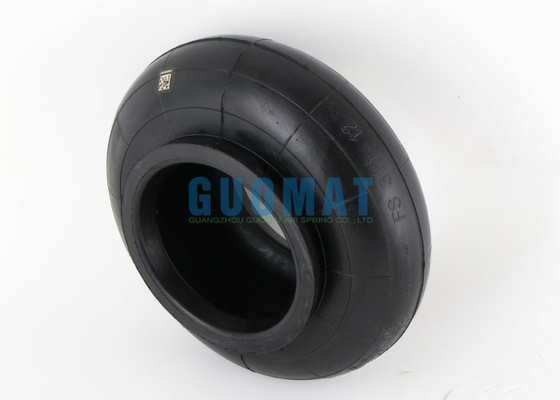

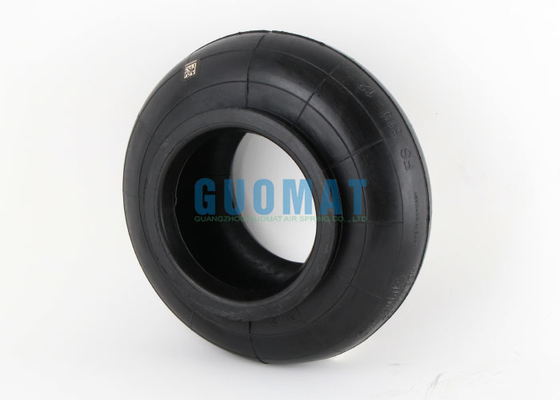

Mola pneumática FS 310-12 VP Original Contitech Air Rubber 1B20 Phoenix Single Convoluted Air Spring
Descrição do Produto
Número da peça original Contitech: FS310-12
Número da peça original Contitech: FS 310-12
Número da peça original Contitech: FS310-12 VP
Número da peça original Contitech: FS 310-12 VP
Dados Técnicos
| Pressão mínima |
0 bar |
| Força de retorno para altura mínima |
≤120N |
| Peso, qualidade padrão |
1,0KG |
| Peso, qualidade para alta temperatura |
1,4KG |
| Altura mínima |
55mm |
| Curso máximo |
120mm |
| Diâmetro máximo |
320mm |
| Espaço de instalação necessário |
335mm |
| Diâmetro do talão |
172mm |
| Superfície de vedação interna e montagem |
131mm |
| Altura do talão |
11mm |
| Capacidade máxima de carga (7bar/115mm) |
26,8kN |
| Pressão máxima de elevação |
8 bar |
Número OEM/Número de referência cruzada
FS 310-12 pode substituir Phoenix 1B20
FS 310-12 pode substituir Phoenix 1B 20
FS 310-12 ECO pode substituir Phoenix 1B20-4
FS 310-12 ECO pode substituir Phoenix 1B 20-4
Foles de borracha para mola pneumática industrial
Funções principais
Suporte de carga: Ao encher o interior com ar comprimido, a compressibilidade do ar é utilizada para suportar o peso do equipamento ou estrutura.
Absorção de choque/isolamento de vibração: A elasticidade do ar é utilizada para absorver e isolar eficazmente o impacto e a vibração da operação do próprio equipamento (como peneiras vibratórias, máquinas de perfuração) ou do ambiente externo (como terreno irregular).
Nivelamento/ajuste de altura: Ao alterar a pressão interna do ar, a altura de suporte pode ser ajustada com precisão para manter o equipamento ou estrutura nivelado.
Fornecer suporte flexível: Em comparação com molas de metal ou almofadas de borracha, as molas pneumáticas fornecem menor rigidez e suporte mais suave, com melhor efeito de isolamento de vibração e menor frequência natural.
Estruturas e materiais-chave
Bexiga de borracha: Este é o corpo principal da bexiga, que é feito de múltiplas camadas (geralmente 3-5 camadas) de borracha sintética de alto desempenho (como borracha natural, borracha de cloropreno, borracha nitrílica) e camadas de cordão de alta resistência.
Camada de borracha: Fornece estanqueidade ao ar, resistência às intempéries, resistência ao óleo, resistência química, resistência ao ozônio, resistência ao desgaste e certa elasticidade.
Camada de cordão: Embutida entre as camadas de borracha, geralmente feita de poliéster, aramida ou fio de aço. Este é o "esqueleto" da bexiga, suportando a maior parte da carga e determina a capacidade de carga, resistência à pressão e estabilidade da forma da bexiga. O ângulo de disposição do cordão (geralmente próximo de 54,7°) tem uma influência importante na rigidez e nas características de deformação da bexiga.
