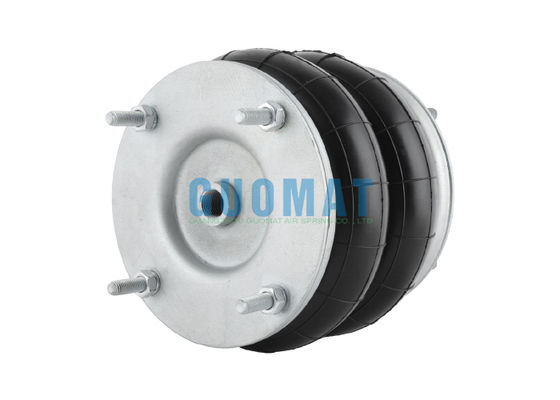

FD 614-26 Contitech Flange Air Spring 14 "1/2x2 Borracha de ar para máquina de fabricação de cartão

FD 614-26 Contitech Flange Air Spring 14 "1/2x2 Borracha de ar para máquina de fabricação de cartão

Informações sobre o produto

Marca: GUOMAT

Nome do artigo: GUOMAT Primavera de ar duplo enrolado

Modelo n.o: 14.5X2

Garantia: 1 ano

Material: Borracha+Alumínio

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren M/31142

Dunlop: SP1556

MOQ: 6pcs

Embalagem: Embalagem de cartão

Números OEM

Dados técnicos

Altura de projeto: 250 mm
Altura máxima: 340 mm
Altura mínima: 75 mm
Diâmetro da tampa: 310 mm
Fios de parafuso: M10
Distância do centro entre os fios de parafuso: 282,5 mm
Diâmetro externo máximo: 400 mm

As molas de ar de flange são usadas na máquina de fabricação de cartão

1Principais cenários de aplicação

(1) Unidade de corte por matrizes
Função: Forte impacto e vibração serão gerados quando o cartão for cortado.

Aplicação: as molas de ar de flange são instaladas sob o dado de corte como um elemento tampão para absorver a força de impacto, reduzir a vibração do equipamento e proteger ferramentas e rolamentos de precisão.

Vantagens: Em comparação com as molas metálicas, a amortecimento das molas de ar é ajustável e pode satisfazer os requisitos de corte a pressão de cartões de diferentes espessuras.

(2) Sistema de alimentação e transporte
Função: Ao alimentar papel a alta velocidade, é necessário manter o cartão transportado sem problemas para evitar bloqueios ou desalinhamento.

Aplicação: as molas de ar de flange são utilizadas para suportar cintas transportadoras ou suportes de rolos, ajustar a altura através da pressão do ar, compensar as tolerâncias mecânicas,e garantir o transporte suave do cartão.

Vantagens: resposta dinâmica rápida e redução do desvio do cartão causado por vibrações.

(3) Unidade de dobragem e colagem
Função: O mecanismo de dobragem precisa controlar com precisão a pressão para evitar a esmagamento do cartão.

Aplicação: As molas de ar fornecem força de suporte controlada, equilibram a pressão do braço de dobragem e se adaptam a diferentes espessuras de papelão (como papel ondulado ou papelão).

Vantagens: pressão de ar ajustável para evitar danos aos materiais devido à pressão excessiva.

(4) Empilhadeira
Função: As caixas de papel acabadas devem ser baixadas lentamente e à prova de choques quando empilhadas.

Aplicação: As molas de ar de flange são instaladas sob a plataforma de empilhamento para absorver o impacto das caixas de cartão, reduzir o ruído e a fadiga estrutural.

Vantagens: Prolonga a vida útil dos equipamentos e reduz os custos de manutenção.

2Vantagens das molas de ar de flange
Controle de altura preciso: através do ajuste da pressão do ar, pode adaptar-se a diferentes espessuras de papelão ou requisitos de processo.

Absorção de choques e redução do ruído: reduz a vibração durante a operação a alta velocidade e melhora a estabilidade do equipamento (especialmente importante para máquinas de corte a base de matrizes de alta precisão).

Longa vida útil: Sem problemas de fadiga do metal, resistência ao desgaste e à corrosão, adequado para ambientes úmidos ou empoeirados em fábricas de cartão.

Fácil manutenção: design modular, fácil substituição e tempo de inatividade reduzido.

3Recomendações de selecção
Requisitos de carga: selecionar a capacidade de carga da mola de acordo com a carga estática/dinâmica da parte de suporte (precisa-se considerar o peso do cartão + a força de inércia mecânica).

Espaço de instalação: o projeto da flange é adequado para um espaço compacto e o espaçamento entre os furos e a tração do parafuso devem ser confirmados para corresponder à estrutura do equipamento.

Adaptabilidade ao ambiente: se o ambiente for empoeirado, recomenda-se a escolha de um modelo de cobertura contra a poeira (por exemplo, proteção com fole de borracha).

4Casos típicos
Linha de produção de cartão ondulado: utilizar molas de ar nas máquinas de corte a base de matrizes e em empilhadeiras para reduzir o impacto das vibrações na precisão do registo de impressão.

Máquina de corte a pressão: utilizar molas de ar de flange para apoiar a plataforma da ferramenta para melhorar a consistência do corte.

Imagem Para 14,5X2 Flange Air Spring
