Mola pneumática FS 1710-12 RS Contitech, convoluta simples, com parafusos de 45mm, flange e anéis de fixação
Descrição do Produto
Pressão Máxima de Inflação: 120 psi
Série: RS
Tipo de Fole: Convoluto Simples
Peso: 19,2 lbs.
Número da Peça Contitech: FS1710-12
Número da Peça Contitech: FS 1710-12
Número da Peça Contitech: FS1710-12 RS
Número da Peça Contitech: FS 1710-12 RS
Número da Peça Contitech: FS1710-12 RS 75383
Número da Peça Contitech: FS 1710-12 RS 75383
Número da Peça Firestone: W01-358-7727
Número da Peça Firestone: W01 358 7727
Número da Peça Firestone: W013587727
Número da Peça Firestone: WO1-358-7727
Número da Peça Firestone: WO1 358 7727
Número da Peça Firestone: WO13587727
Dados Técnicos Detalhados Contitech FS1710-12
Altura máxima: 177mm
Altura mínima: 55mm
Altura de projeto: 125mm
Diâmetro do anel da flange: 517mm
Furos roscados: 24pcsXM10
Distância central entre os furos roscados: 482mm
Diâmetro externo máximo do fole de borracha: 585mm
Altura da rosca do parafuso: 28,5mm
M10: máx. 40Nm
Mola Pneumática com Anel de Flange
A mola pneumática com anel de flange é uma estrutura especial de mola pneumática, geralmente usada para absorção de choque industrial, sistema de suspensão de veículos ou suporte de equipamentos de precisão. Sua principal característica é alcançar uma conexão rígida com a estrutura externa através do anel de flange (placa de flange), enquanto usa as características elásticas do ar comprimido para fornecer amortecimento e força de suporte. A seguir, uma análise detalhada desta tecnologia:
1. Estrutura básica e princípio de funcionamento
Design do anel:
O anel de flange é um conector em forma de anel feito de metal (geralmente aço ou liga de alumínio) com furos para parafusos para fixação na base ou estrutura do equipamento. Sua capacidade de vedação e suporte de pressão são fundamentais.
Parte da bolsa de ar:
Adota material composto de borracha de alta resistência (como borracha reforçada com cordão de nylon), preenchido com ar comprimido no interior, realiza deformação elástica através de mudanças na pressão do ar, absorve vibrações ou suporta carga.
Princípio de funcionamento:
Quando a carga aumenta, a pressão do ar na bolsa de ar aumenta, fornecendo maior força de suporte; inversamente, a pressão do ar diminui para se adaptar à mudança de deslocamento. O anel de flange garante uma instalação estável e evita vazamentos de ar.
2. Principais características
- Alta capacidade de carga: O anel de flange fornece suporte rígido e é adequado para máquinas pesadas ou equipamentos de alta precisão.
- Rigidez ajustável: A rigidez da mola pode ser alterada ajustando a pressão do ar para se adaptar a diferentes condições de trabalho.
- Excelente absorção de choque: O amortecimento a ar isola efetivamente vibrações de alta frequência (como máquinas-ferramentas e instrumentos de precisão).
- Resistência à corrosão: A superfície da flange é frequentemente galvanizada ou pulverizada, adequada para ambientes agressivos.
Outros Tipos de Mola Pneumática
| Tipo |
Nº do Modelo |
Altura Máx. |
Altura Máx. |
Espaço de Instalação Necessário |
| Convoluta Simples |
FS 960-12 RS |
51 |
124 |
490 |
| FS 1330-11 RS |
53 |
112 |
570 |
| FS 1710-12 RS |
55 |
112 |
625 |
| FS 2870-16 RS |
55 |
160 |
770 |
| FS 5450-16 RS |
70 |
145 |
1000 |
| Convoluta Dupla |
FD 960-22 RS |
84 |
226 |
495 |
| FD 1120-30 RS |
90 |
315 |
550 |
| FD 1330-25 RS |
84 |
246 |
575 |
| FD 1710-25 RS |
84 |
251 |
633 |
|
FD 1730-40 RI
|
100 |
400 |
680 |
| FD 2380-24 RS |
86 |
229 |
715 |
| FD 2470-40 RI |
100 |
400 |
770 |
| FD 2870-30 RS |
89 |
266 |
770 |
| FD 5450-28 RS |
107 |
283 |
1000 |
| Convoluta Tripla |
FT 960-34 RS |
114 |
336 |
510 |
| FT 1330-35 RS |
114 |
356 |
570 |
| FT 1710-38 RS |
114 |
356 |
645 |
| FT 2870-45 RS |
126 |
444 |
775 |
| FT 5450-44 RS |
140 |
440 |
1000 |

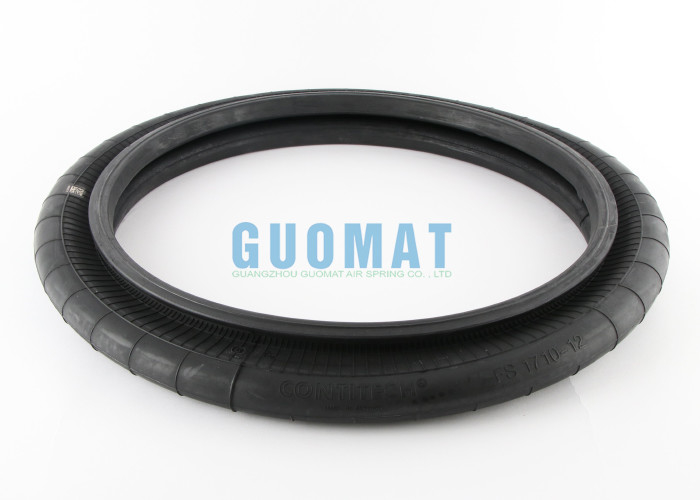

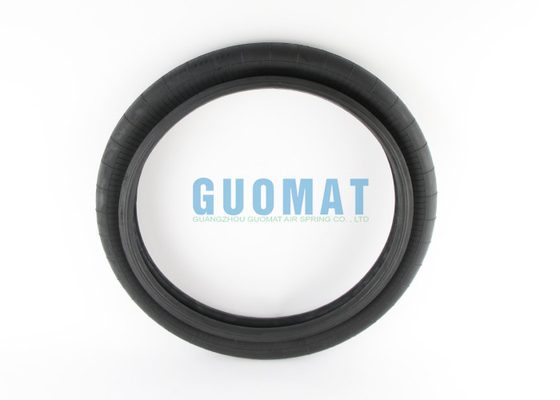

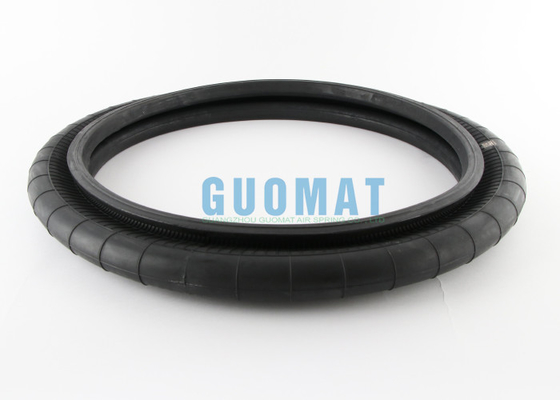

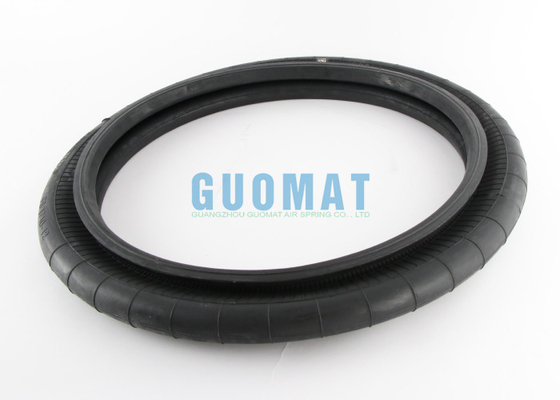

As Imagens Reais - Amortecedores Industriais Contitech FS1710-12 RS
