FT 614-36 DS Contitech Suspensão aerodinâmica Primavera 14 "1/ 2x3 Dunlop Borrachas de borracha Bolsas de ar

FT 614-36 DS Contitech Suspensão aerodinâmica Primavera 14 "1/ 2x3 Dunlop Borrachas de borracha Bolsas de ar


Descrição do produto

Marca: GUOMAT

Número de modelo: 2B14.5X3T

Pode substituir o seguinte modelo

Número de peça ContiTech: FT614-36

Número de peça ContiTech: FT 614-36

Número de peça ContiTech: FT614-36 DS

Número de peça ContiTech: FT 614-36 DS

ContiTech Número de peça: FT614-36 DS G1/2

ContiTech Número de peça: FT 614-36 DS G1/2

ContiTech Número de peça: FT614-36 DS G1/2 M10

ContiTech Número de peça: FT 614-36 DS G1/2 M10

Número da peça Firestone: W01-R58-4065

Número da peça Firestone: W01 R58 4065

Número da peça: W01R584065

Dunlop Número da peça: 14.5X1 / 14 1/2 X1

Número de parte Dunlop: SP1558 / SP1558

Norgren Número de peça: M/31143 / M 31143 / M31143

2B14.5X3T GUOMAT Dados técnicos de molas de ar

Diâmetro externo máximo: 400 mm
Altura máxima: 480 mm
Altura mínima: 100 mm
Aceleração: 380 mm

Instalação de ar: G1/2
Diâmetro da tampa: 310 mm
Orifícios roscados para a cobertura superior: 4XM10
Distância do centro entre os furos roscados para a cobertura superior: 282,5 mm
Forros roscados para cobertura inferior: 4XM10
Distância do centro entre os furos roscados para a cobertura inferior: 282,5 mm

Força F ((kN)

Uma mola de ar de tipo flange é um componente de amortecimento de vibrações que utiliza ar comprimido para fornecer suporte elástico.e outros campos, oferecendo absorção estável de choques e isolamento de vibrações através de pressão de ar ajustável.

Projeto estrutural

É constituído por um airbag de borracha (reforçado com várias camadas de cordão), flanges superiores e inferiores (metálicos ou compósitos) e componentes herméticos.A ligação da flange facilita a fácil instalação e fixação.

O ar comprimido no interior serve como o meio elástico, com pressão ajustável para modificar a rigidez e a capacidade de carga.

Vantagens de desempenho

Diminuição de alta precisão: a rigidez ajustável da mola de ar isola eficazmente as vibrações de alta frequência (por exemplo, as vibrações mecânicas das peneiras de ensaio), protegendo equipamentos sensíveis.

Adaptabilidade à carga: o ajuste da pressão do ar permite acomodar cargas variáveis, mantendo o nível do equipamento (por exemplo, compensação automática de altura sob cargas variáveis).

Longa duração e resistência à corrosão: O material de borracha e o design selado se adequam a ambientes industriais adversos com poeira, óleo e contaminantes.

Flexibilidade de adaptação

Alguns modelos são equipados com bombas de ar externas ou sistemas de estabilização de pressão para ajuste de pressão em tempo real para se adaptar às condições de funcionamento dinâmicas (por exemplo, frequências de vibração variáveis).

Aplicações típicas em peneiras de ensaio
Requisitos de amortecimento: as peneiras de ensaio geram vibrações de alta frequência durante o rastreamento de partículas.

Isolar vibrações de transferência para o quadro, melhorando a precisão de triagem.

Reduzir a fadiga mecânica, prolongando a vida útil dos motores e malhas de peneira.

Exemplo de instalação: normalmente montado entre a base da peneira e a estrutura de suporte, fixado através de parafusos de flange para formar um sistema de suporte flexível.

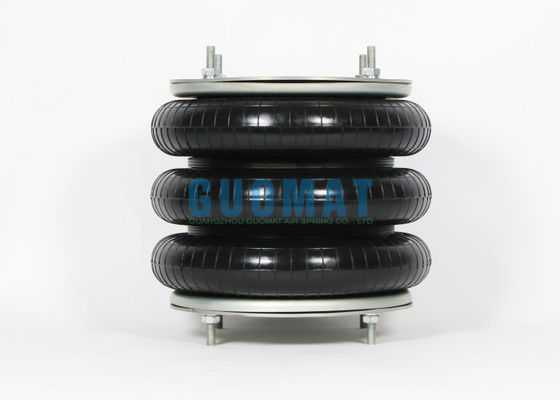

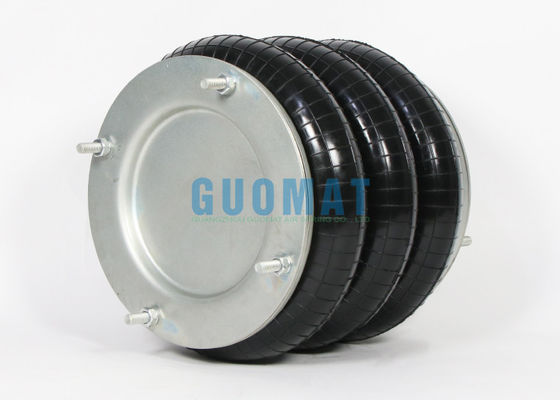

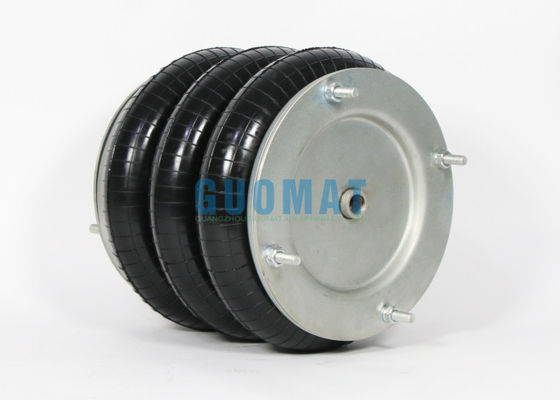

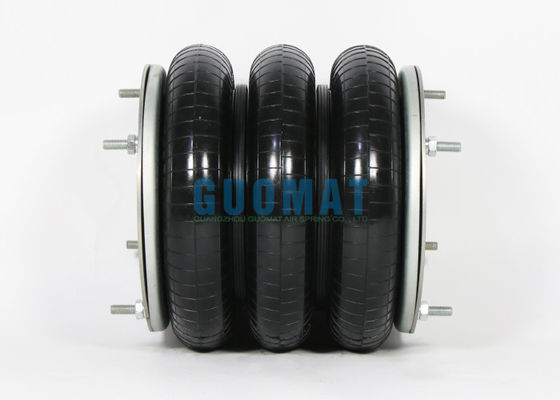

Imagem do produto
