1B5-520 Equipamento de correia transportadora de borracha de borracha de enrolamento único de ar 579-912-52
Informações sobre o produto
GUOMAT Número 1B5520
Goodyear Número 1B 5-520
Goodyear Número 1B5 520
Goodyear Número 579-912-520
Goodyear Número 579 912 520
Goodyear Número 579912520
Enidine Inc. YI-1B5-520
Enidina Inc. YI 1B5 520
Enidine Inc. YI1B5520
Dados técnicos
Placa de cobertura superior
Diâmetro da placa de cobertura superior: 3,4'
Instalação de ar: 1/4" ou 3/4"
Com roscaOle: 3/8'-16 UNC-2BX5/8' Profundidade
Distância do centro entre os furos roscados: 1,75"
Placa de cobertura inferior
Diâmetro da placa de cobertura inferior: 3,4'
Furo com rosca: 3/8'-16 UNC-2BX5/8' profundidade
Distância do centro entre os furos roscados: 1,75"
Fibras de borracha
O diâmetro exterior máximo do baú de borracha: 6,5'
Altura máxima: 5,8'
Altura mínima: 1,8'
Altura comprimida: 4'
Distância de carga (ISOLADOR): 190-1500 lb
Faixa de altura de projeto(ISOLADOR): 3,5-5,0 em
Duração útil (ACTUATOR): 3,0 in
Peso da montagem: 1,5 kg
Força de compressão a 0 PSIG (APPROS): 40 lb
Altura nominal em pé livre a 0 PSIG: 4,3 polegadas
| Número de montagem |
Flastómeros |
Instalação de ar |
Incluído o pára-choques |
| 1B5-520 |
Wingprene |
1/4'-18NPTF |
Não |
| 1B5-510 |
Wingprene |
3/4'-14NPTF |
Não |
Aplicação de molas de ar industriais em equipamentos de correia transportadora
Cenários de aplicação:
O equipamento de correia transportadora vibra frequentemente devido ao impacto do material, vibração do motor ou transmissão mecânica durante a operação, especialmente em situações de transporte de alta velocidade, carga pesada ou longa distância.
Solução: instalar molas de ar em pontos de suporte do equipamento (como dispositivos de accionamento, suportes ou molduras) para absorver as vibrações utilizando as suas características de compressão e amortecimento.
Efeito: Reduz a fadiga estrutural do equipamento, reduz o ruído e protege componentes-chave, como cintas transportadoras e rolamentos.
Casos de aplicação típicos
Cintas transportadoras de longa distância nas minas:
As molas de ar são utilizadas no rolo de acionamento e no rolo de redirecionamento para aliviar a força de impacto durante o arranque-paragem e evitar o rasgo da correia.
Linhas de armazenagem e triagem automatizadas:
A altura da cinta transportadora é ajustada por molas de ar para satisfazer as necessidades de diferentes estações de triagem.
De potência superior a 1000 W
Equilibrar dinamicamente a carga para evitar a deformação estrutural causada pela distribuição desigual do material.

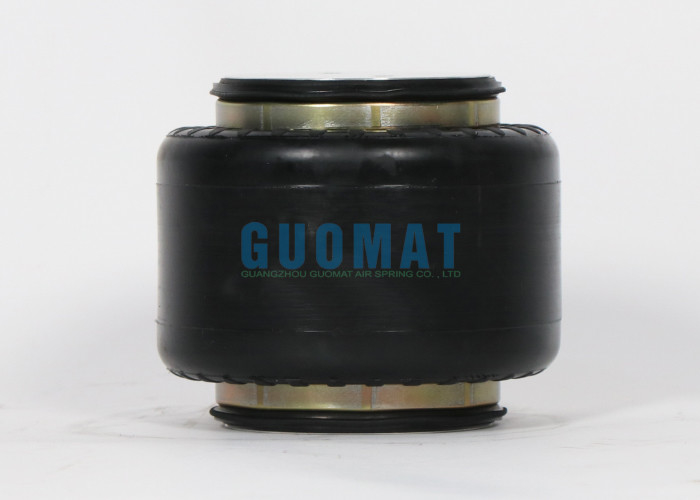

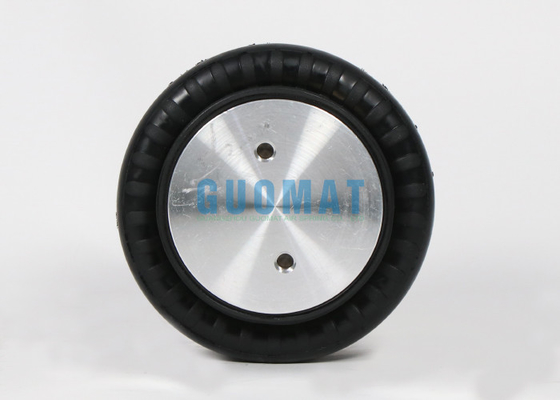

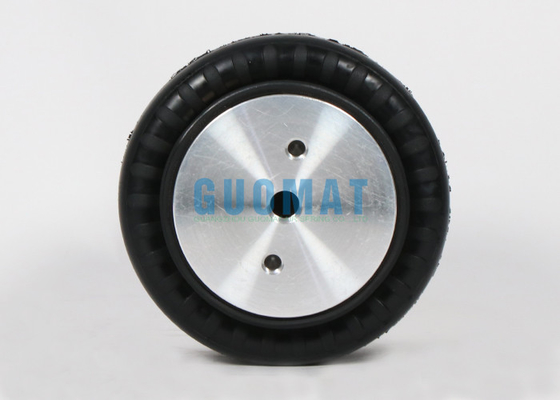

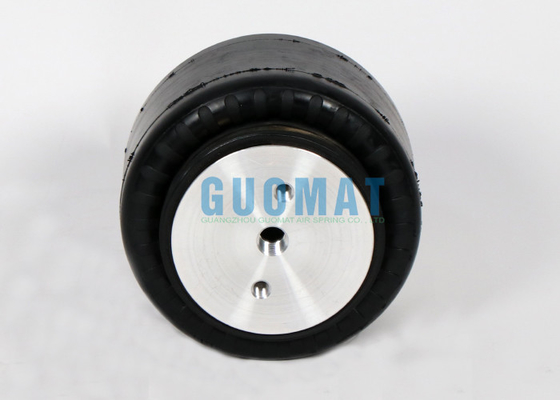

Imagens do produto
