4 1/2"x1 Cobertura de alumínio Air Spring FS 44-5 Contitech Actuador de ar de borracha Industrial Airbags

4 1/2"x1 Cobertura de alumínio Air Spring FS 44-5 Contitech Actuador de ar de borracha Industrial Airbags

Descrição do produto

Fabricante: GUOMAT

Parte n.o: 1B4.5X1P

Número da peça Contitech: FS44-5

Número da peça Contitech: FS 44-5

Número da peça Contitech: FS44-5 DI

Número da peça Contitech: FS 44-5 DI

Contitech Número de peça: FS44-5 DI G3/8

Contitech Número da peça: FS 44-5 DI G3/8

Contitech Número de peça: FS44-5 DI G3/8 M6

Contitech Número de peça: FS 44-5 DI G3/8 M6

Número da peça Firestone: W01-R58-4050

Número da peça Firestone: W01 R58 4050

Número da peça: W01R584050

Dados técnicos

As capas superior e inferior da mola de ar GUOMAT 1B4.5X1P têm um diâmetro de 110 mm, três furos roscados M6, a distância central entre os furos roscados é de 93 mm, o buraco de ar é G3/8,localizado no centro da tampa superiorO diâmetro exterior máximo da mola de ar é de 125 mm, a altura máxima é de 90 mm, a altura mínima é de 50 mm e a altura comprimida é de 40 mm.

Aplicação pneumática ̇ valores das características estáticas

Força F (kN)

Como comprar a fonte de ar do tamanho certo
1Determinar o tipo de mola de ar
As molas de ar são divididas principalmente nos seguintes tipos:
Molas de airbag (por exemplo, airbags utilizados isoladamente, adequados para sistemas de suspensão)
Fonte de ar de manga (com casca metálica, comumente utilizada em automóveis ou absorção de choques industrial)
Primavera de ar por membrana (construção plana, utilizada em cenários de espaço limitado)
Sugestão de selecção: Escolha o tipo adequado em função do local e da finalidade da instalação.

2. Parâmetros de tamanho da chave
Antes da compra, devem ser medidas ou confirmadas as seguintes dimensões (as unidades são geralmente milímetros ou polegadas):

(1) Tamanho da instalação
Diâmetro interno (ID): o diâmetro do orifício do parafuso ou do suporte de montagem do airbag.

Diâmetro externo (OD): o diâmetro máximo do airbag após o inflado, garantindo que não interfira com os componentes circundantes.

Altura (altura livre e altura de trabalho):

Altura livre: altura natural quando não inflada.

Altura de funcionamento: Altura de utilização normal após inflação (afeta o curso e a capacidade de carga).

(2) AVC
O intervalo limite de compressão/extensão dos airbags deve satisfazer os requisitos de movimento em aplicações reais.

(3) Capacidade de carga
Selecionar a gama de carga adequada em função do peso do equipamento (por exemplo, se um único airbag precisar suportar 200 kg, selecionar um modelo com uma carga nominal ≥ 200 kg).

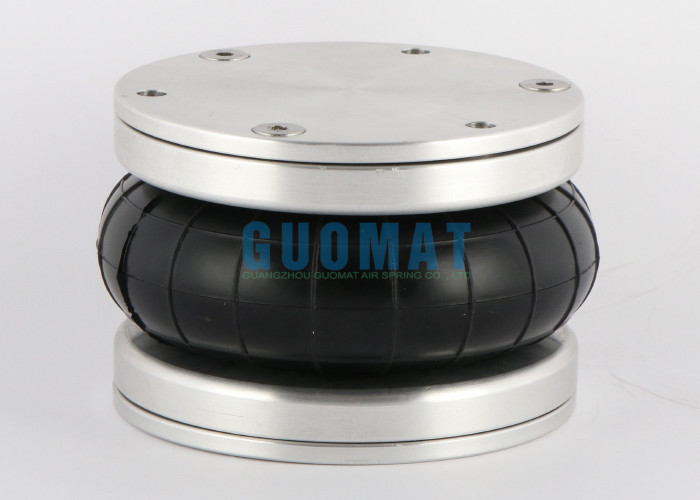

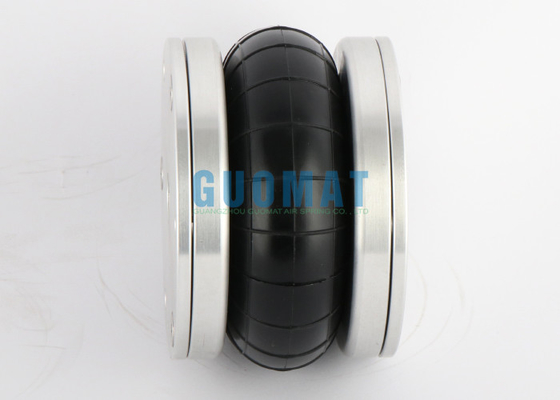

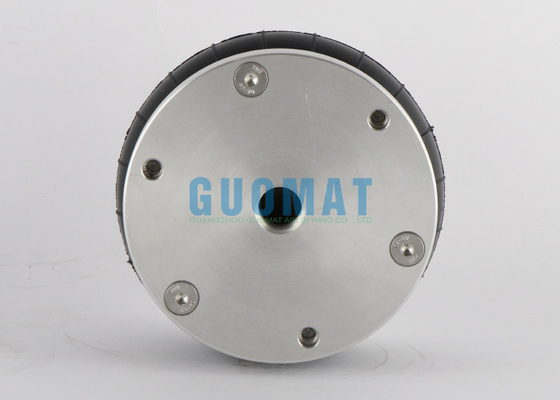

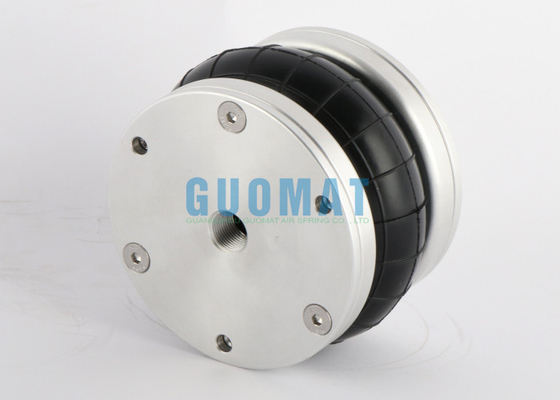

A imagem real do GUOMAT 1B4.5X1P Single Air Spring
