166 mm de altura borracha Air Spring M10 Balão de ar duplo enrolado para atuadores de eixo rotativo

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	GUOMAT
Certificação:	ISO/TS16949, ISO9001
Número do modelo:	2H160166P

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5
Preço:	negociável
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	L/C, D/A, D/P, Western Union
Habilidade da fonte:	1000 PCS/semana

Contato

Descrição de produto detalhada

Condição:	Novo em folha	Amostra:	Disponível
Função:	Reduzir o choque	Marca comercial:	GUOMAT
Tipo:	Alimentados com gás	Materiais:	Aço inoxidável + borracha
Convoluções:	2	Infarto:	108 mm
Destacar:	166 mm de altura Primavera de ar , Mola de ar dupla complicada , Actuadores de eixo rotativo

166 mm de altura borracha Air Spring M10 Balão de ar duplo enrolado para atuadores de eixo rotativo

Introdução ao produto
Número GUOMAT: 2H160166P
Garantia: 1 ano
Nome do produto: Primavera de ar industrial
Convoluções: 2
Método de ligação: ligação por flange
Material: Borracha e aço inoxidável
Amostra: Sim
Prazo de entrega: 2-8 dias úteis
Tipo: Gas-filled

Dados técnicos
Diâmetro nominal: 100 mm
Compressão mínima: 82 mm
Extensão segura: 190 mm
Tracção total: 108 mm
Diâmetro externo máximo (0,7 MPa): 175 mm
Altura natural: 166 mm
Largura da tampa: 160 mm
Distância do centro entre os furos roscados: 135 mm

Capacidade de carga	Pressão inflacionária		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	Altura da instalação		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	82	(mm)	364	538	713	892	1071	1251	1430	0.86
	116	(mm)	262	397	537	674	815	950	1095	1.27
	150	(mm)	190	290	391	490	597	700	802	1.64
	166	(mm)	149	237	325	413	502	593	684	1.77
	190	(mm)	76	128	180	233	287	342	398	1.95
	201	(mm)	23	55	83	111	148	183	220	1.95
Rigidez e frequência na altura de projeto	Rigididade vertical	(kg/cm)	39	54	72	89	107	125	138
	Frequência natural	Hz	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	Frequência natural	cpm	154	144	141	140	139	138	135

Primavera de ar para atuadores de eixo rotativo
As molas de ar podem ser efetivamente integradas em atuadores de eixo rotativo para melhorar o desempenho, reduzir a vibração e melhorar a precisão nos sistemas de movimento rotativo.
(1) Diminuição de vibrações e absorção de choques
Problema: os atuadores rotativos (por exemplo, na robótica, controle de válvulas ou automação industrial) geralmente experimentam vibrações torsionais ou mudanças súbitas de carga, levando a desgaste mecânico ou erros de posicionamento.
Solução: molas de ar montadas axialmente ou radialmente absorvem vibrações de alta frequência e amortecem as cargas de choque (por exemplo, paradas súbitas/reversões).

(2) Assistência de torque e compensação de carga
Problema: Cargas rotativas pesadas (por exemplo, grandes válvulas, anéis de rotação de guindaste) exigem um torque elevado, tensão dos atuadores.
Solução: as molas de ar pré-carregadas na direção de rotação compensam as cargas estáticas, reduzindo a demanda de energia do atuador.

(3) Eliminação da reação negativa
Problemas: Os engrenagens ou ligações em sistemas rotativos provocam reações adversas, reduzindo a precisão.
Solução: Uma mola de ar aplica uma pressão radial constante aos rolamentos ou engrenagens, mantendo o contato e minimizando o jogo.

(4) Compensação por desalinhamento
Problema: o desalinhamento do eixo devido à expansão térmica ou erros de montagem causa ligação.
Solução: as molas de ar compatíveis lateralmente permitem uma ligeira flutuação radial/axial, mantendo a transmissão do binário.
Exemplo: Os rolos de papelão com eixos acoplados a molas de ar toleram a deriva térmica sem dobrar.

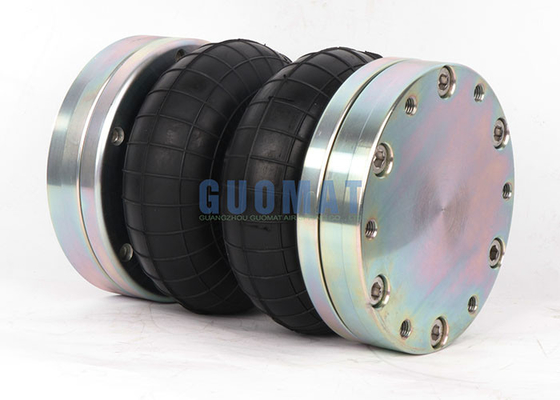

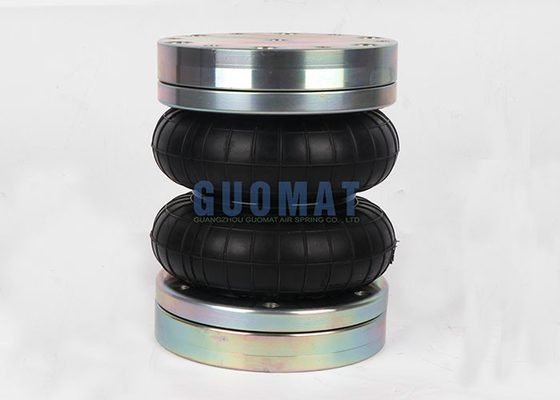

Imagem do produto
166 mm de altura borracha Air Spring M10 Balão de ar duplo enrolado para atuadores de eixo rotativo 0
