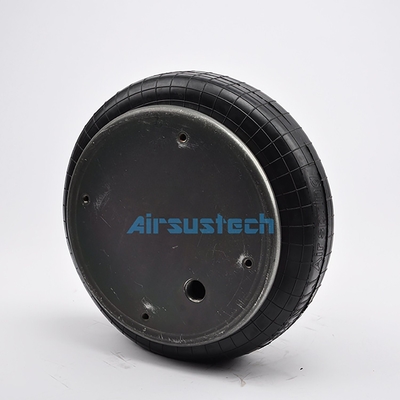

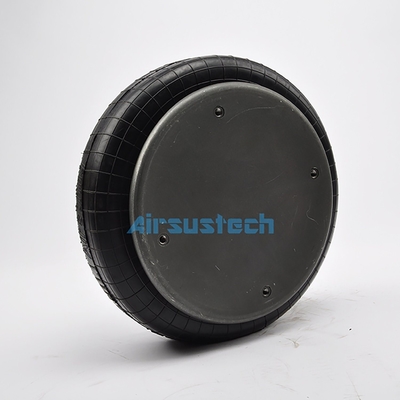

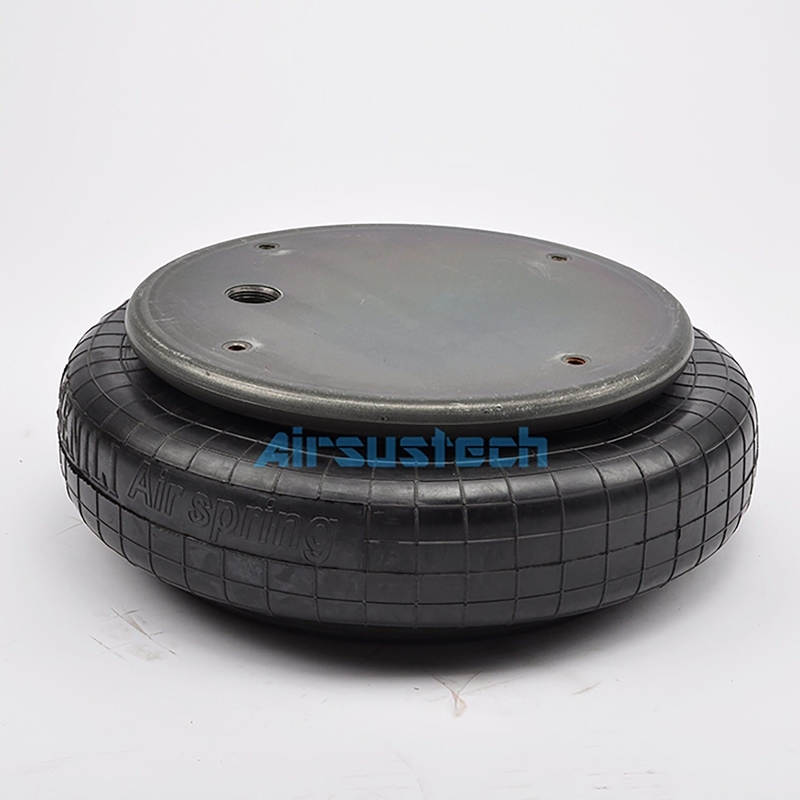

Contitech FS 530-14 3/4-14NPTF Borracha 1 substituição de mola de ar enrolada
Referência n.o.
CONTITECH FS 530-14 (em inglês)
CONTITECH FS 53014
CONTITECH FS 530 14
Continental FS 530-14
Estilo Firestone 113-1
Firestone. W01-358-7112
Firestone. W01 358 7112
Firestone. W013587112
Firestone, WO1-358-7112.
Firestone, WO1 358 7112
Firestone, WO13587112
FleetPride AS7112
Goodyear 1B14 358
Goodyear 1B14358
Goodyear 1B14-358
Goodyear Flex n.o 578913352
Touro 6326
Triângulo AS-4339
Triângulo AS4339
TRP AS71120
Dayton 354-7112
Dayton 354 7112
Dayton 3547112
Hendrickson S-13044
Proteção de carga SC2012
Flétrita 554782C1
Ridewell 1003587112C
SAF Holanda 90557028
Navistar

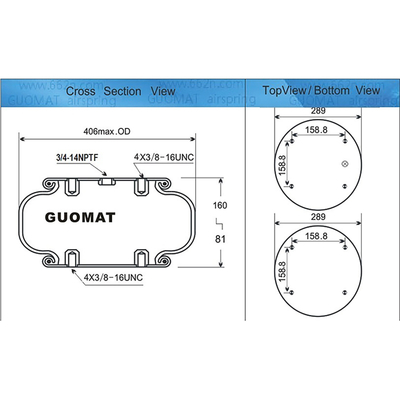

Especificações e parâmetros técnicos pormenorizados:AIRSUSTECH 1B53014P01
Nozes/nozes-cegas
Dentes de parafuso da placa superior: 4X3/8-16UNC
A distância do centro do parafuso da placa de cobertura superior: 158,8 mm
Dentes de parafuso da placa de cobertura inferior: 4X3/8-16UNC
Distância do centro do parafuso da placa de cobertura inferior: 158,8 mm
Fittings de furo de ar/entrada de ar/ar
Furo de ar/entrada de ar: 3/4NPTF-14NPTF
O buraco de ar está no meio do centro do parafuso
Placa de cobertura
Diâmetro da placa superior: 289 mm
Diâmetro da tampa inferior: 289 mm
Balões de borracha
Diâmetro máximo dos foles de borracha: 406 mm
Diâmetro natural dos foles de borracha: 360 mm
Duração de trabalho: mínimo 81 mm a máximo 160 mm
Altura máxima: 160 mm
Altura mínima: 81 mm
Bloco de parachoques/bloco de parachoques
Não há bloqueio de pára-choque.
Cinturão de cinto/Cinturão de cinto/Anel de cinto
Sem anel de cinto/anel de cinto
Pressão mínima: 0 bar
Força de retorno à altura mínima: ≤ 300N
Peso total com placas presas: 6,1 kg
Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 150 mm, mínima 120 mm
| Pressão p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Força (carga) [KN] |
18.6 |
24.9 |
31.5 |
37.9 |
44.4 |
50.8 |
11.0 |
| Taxa de resfriamento [N/cm] |
3650 |
4410 |
5340 |
6140 |
7220 |
7920 |
| Frequência natural [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
2.0 |
Valores das características estáticas de aplicação pneumática
Força F[KN]
| Pressão p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altura H[mm] |
160 |
17.1 |
23.0 |
29.0 |
35.0 |
41.2 |
47.3 |
11.8 |
| 140 |
20.0 |
26.8 |
33.7 |
40.6 |
47.7 |
54.5 |
10.7 |
| 120 |
22.3 |
29.8 |
37.3 |
44.9 |
52.7 |
60.2 |
9.5 |
| 100 |
24.1 |
31.9 |
40.0 |
48.1 |
56.3 |
64.3 |
8.2 |
| 80 |
25.3 |
33.4 |
41.9 |
50.3 |
58.8 |
67.1 |
6.6 |
| 60 |
26.0 |
34.5 |
43.4 |
52.0 |
60.8 |
69.1 |
4.6 |
Precauções ao instalar a mola de ar
Ao instalar a mola de ar, certifique-se de que o banco superior e o banco inferior têm a mesma linha central.e minimizar o deslocamento e inclinação da linha central do banco superior e o banco inferior da mola de arO deslocamento e a inclinação excessivos aumentam o desgaste da mola de ar e há a possibilidade de atrito interno que pode facilmente levar a danos precoces na mola de ar.Ao instalar a mola de ar, deve ser assegurado o espaço de instalação suficiente, sem atrito com qualquer parte e sem interferência com qualquer parte durante todo o período de utilização,e devem ser tomadas as medidas necessárias para evitar o impacto de objetos duros.
