Triângulo 6374 4474 molas de ar industriais enrolados para seguidor de cam
Referências cruzadas
Triângulo: 6374
Triângulo: 4474
Holanda: 90557226
Firestone:W01-358-7008
Firestone: W01 358 7008
Firestone: W013587008
Firestone: WO13587008
Firestone: WO1 358 7008
Pedra de fogo: WO1-358-7008
Firestone: w013587008
Firestone: w01 358 7008
Firestone: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech FD 33011474
Bom ano: 1B12-300
Bom ano: 1B12-313
As especificações pormenorizadas e parâmetros técnicos:1B5330
Nozes Cegas
Dentes de parafuso de placa superior:2 x 3 / 8-16UNC
Dentes de parafuso de placa inferior: 2 x 3 / 8-16UNC
Distância do centro do parafuso: 157,5 mm
Placa de cobertura
Diâmetro da tampa superior:90,00 polegadas / 231 mm
Diâmetro da tampa inferior: 90,00 polegadas / 231 mm
Entrada de ar/buraco de ar/acessórios de ar
1/4 N PTFE.
A distância entre as bolas de ar: 73 mm
Fibras de borracha
Diâmetro máximo: 325 mm
Altura/Corrida de trabalho
Altura mínima: 55 mm
Altura máxima:160 mm
Bloco do pára-choque
Sem
Cinturão de cinto/anel de cinto/anel de cinto
Sem
Pressão mínima: 0 bar
Força de retorno à altura mínima: ≤ 300N
Peso total com placas presas: 4,1 kg
|
Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 130 mm, mínima 100 mm
|
| Pressão p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Força (carga) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Propriedade de moagem [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Frequência natural [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Aplicação pneumática - valores das características estáticas
Força F [kN]
|
| Pressão p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Altura H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 Primaveras de ar Guomat utilizadas no seguidor de camas
A introdução de uma mola de ar no seguidor de camas aumenta muito a vida útil da camada.reduzindo significativamente o desgaste da superfície da camada, e também faz com que o mecanismo da camina funcione mais suavemente, reduzindo os danos causados pela fadiga a todo o mecanismo.
Além disso, esta mola de ar também pode ser utilizada em equipamentos industriais como máquinas de embalagem vibratórias, caixas de embalagem, compressores, máquinas de lavar roupa comerciais, consoles, telas vibratórias,Máquinas e aparelhos para a produção de partículas, painéis de controlo, rastreadores de tubulação, motores swashplate, etc. .

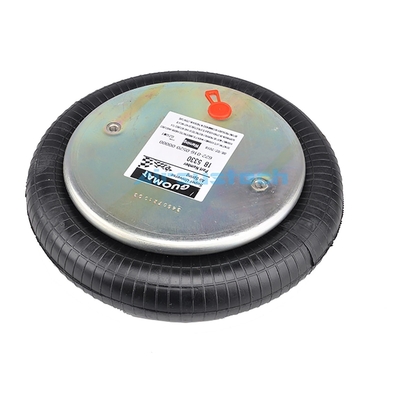

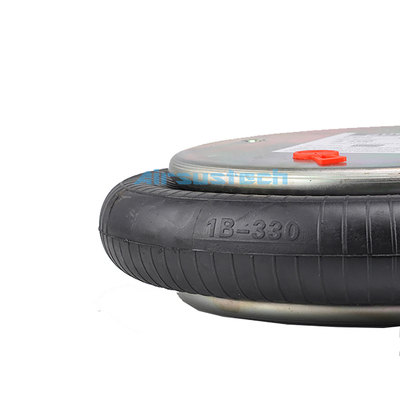

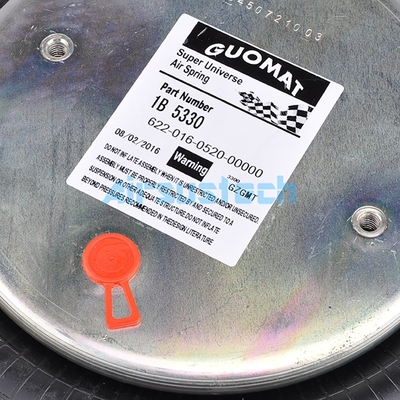

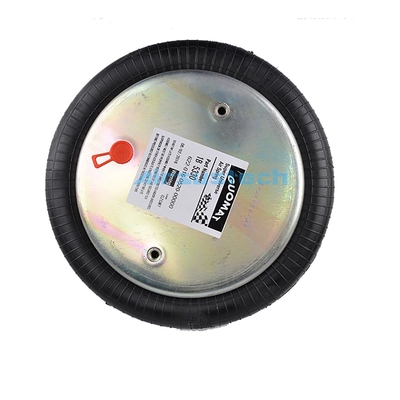

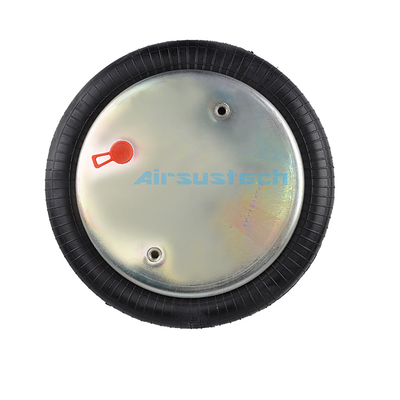

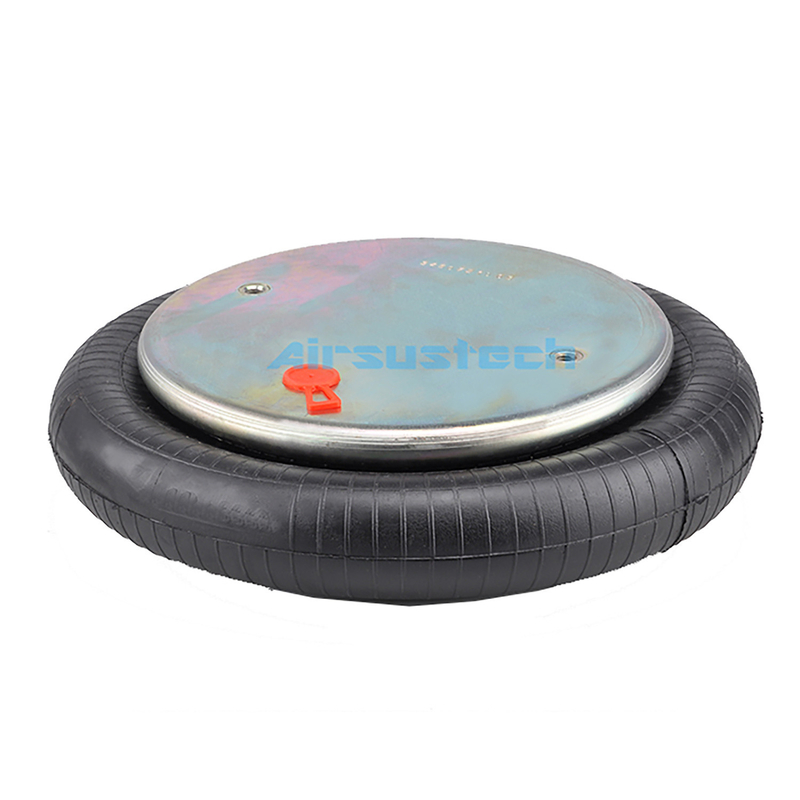

Imagem reproduzida de molas de ar/absorvedores de choque/molas de suspensão de ar 1B5330
