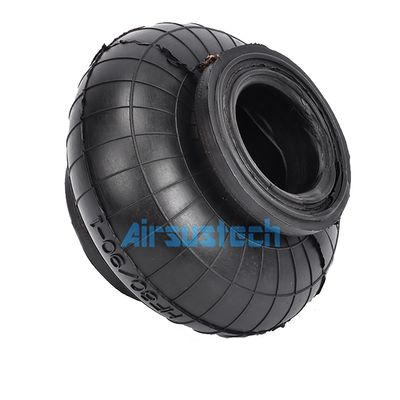

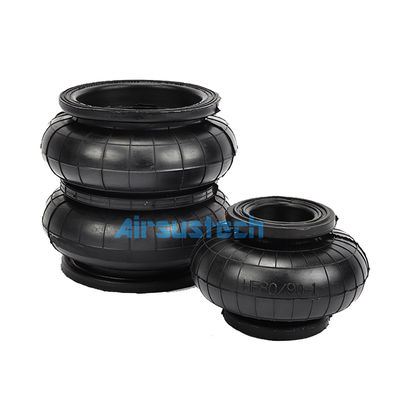

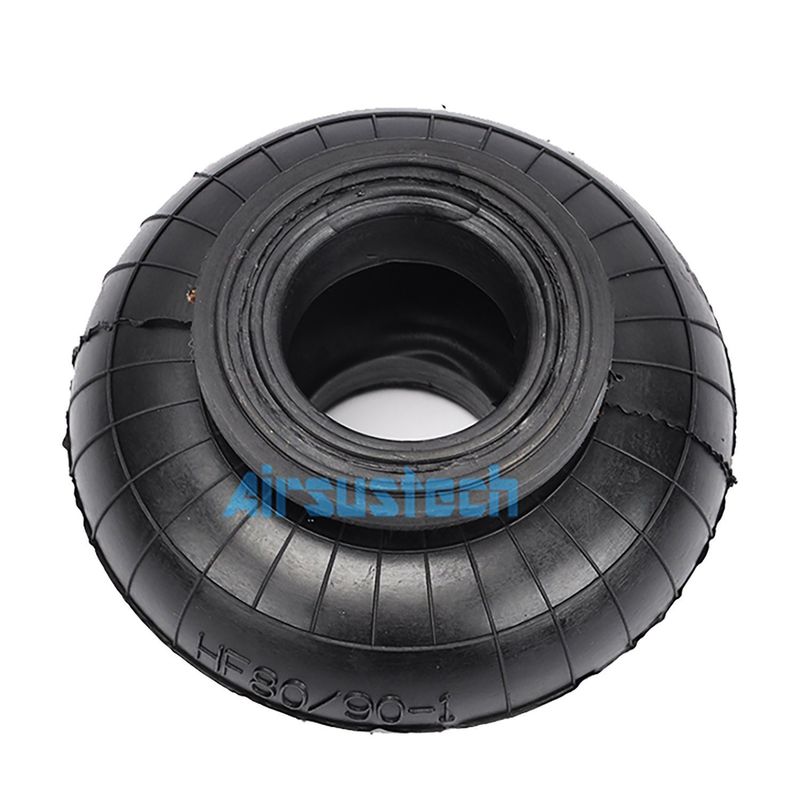

Mola Pneumática de Borracha HF80/90-1 Tipo Convoluto Único para Sistemas de Teste de Vibração

Molas de ar de borracha HF80/90-1 de tipo de enrolamento único para sistemas de ensaio de vibração

Parâmetros técnicos

Nozes / Nozes Cegas

Parafuso de placa de cobertura superior (Falha) Dente: /

Parafuso da placa de cobertura superior (noca): /

Parafusos de revestimento de placa inferior (nozes) Dente: /

Distância do centro do parafuso da placa de cobertura inferior: /

Furo de gás / entrada de ar / instalação de ar

Furo de gás / entrada de ar- Não.

Placa de cobertura

Diâmetro da placa de cobertura superior- Não.

Diâmetro da placa de cobertura inferior- Não.

Fibras de borracha

Diâmetro de projeto D_0:80 mm

Diâmetro externo máximo D ((mm): 136 mm

Diâmetro exterior do extremo φ₀(mm): 82 mm

Altura de projeto: 90 mm

Total da viagem L ((mm): 50-110 mm

0.4-0.7Mpa capacidade de suporte (Kg): 201-352

Bloco tampão / Bloco tampão

Com ou sem bloqueador

Anel de cintura

Sem a cintura

Material de borracha: O HF80/90-1 é feito de borracha de alta qualidade com excelente elasticidade e resistência ao desgaste.
Flange solta: este amortecedor pode ser equipado com uma flange solta para facilitar a instalação e a ligação, garantindo um ajuste apertado com o equipamento.
Estrutura pneumática: A estrutura pneumática interna ajusta automaticamente a pressão do ar de acordo com as alterações de carga, alcançando uma absorção de choque eficaz.

Aplicações incluem:

Máquinas industriais: fundações de isolamento de vibrações para máquinas-ferramenta de precisão, equipamentos de estampagem, ecrãs vibrantes, etc.

Veículos: Sistemas de suspensão pneumática para autocarros comerciais e cabines de camiões

Nivelação de equipamentos: Plataformas ópticas, equipamentos de laboratório e outros equipamentos exigem uma base muito estável e plana.

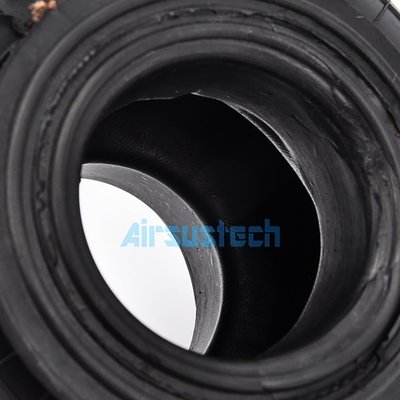

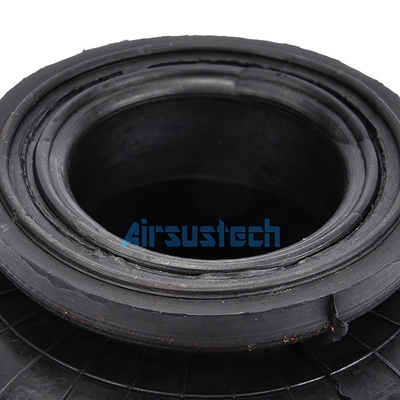

A imagem relacionada do HF80/90-1
