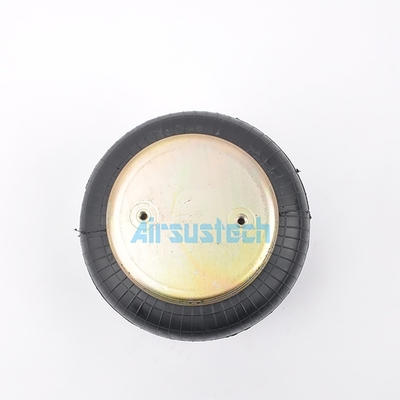

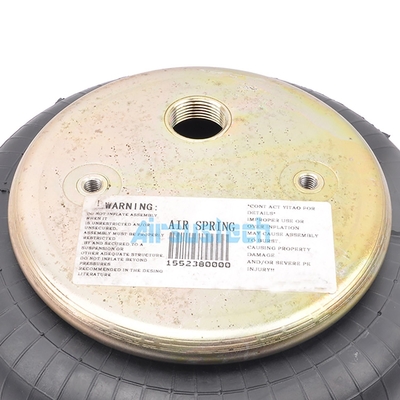

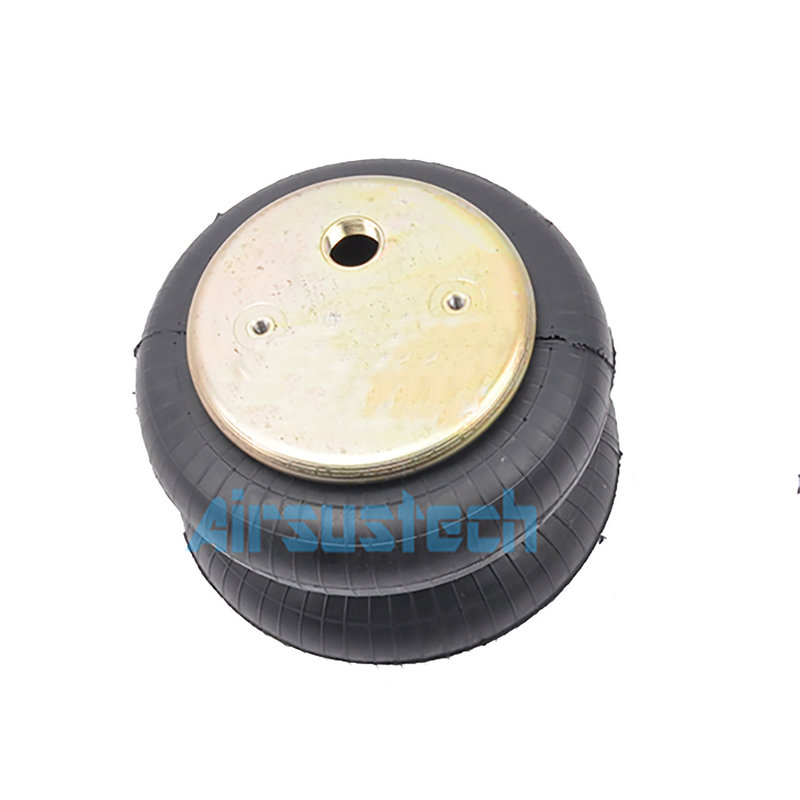

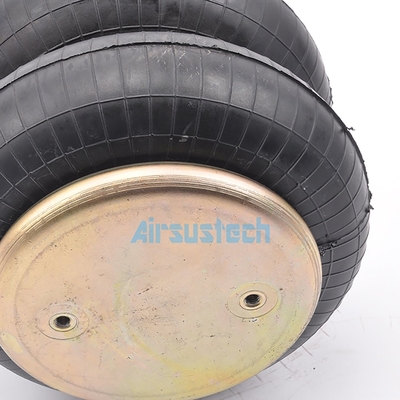

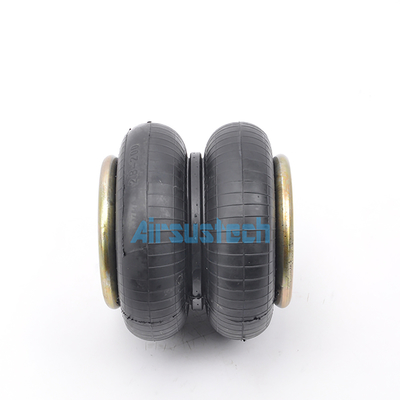

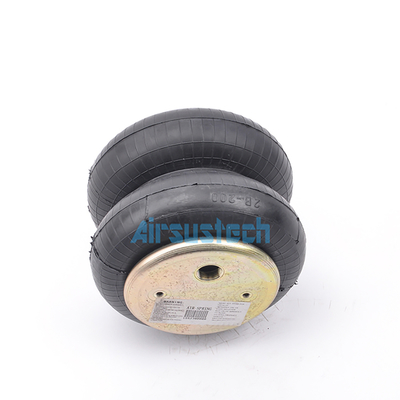

Contitech FD 200-19/2682045000 G3/4 Dupla Primavera de Ar de Borracha
Não.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
2B6910P34 Especificações e dados técnicos
Nozes/nozes-cegas
Dentes de parafuso (nozes) da placa superior: 2 x M8×1.25
Distância do centro do parafuso da placa superior: 89 mm
Dentes de parafuso (nozes) da placa de cobertura inferior: 2 x M8×1.25
Distância do centro do parafuso da placa inferior: 89 mm
Instalação de furo de ar/entrada de ar/ar
Furo de ar/entrada de ar: G3/4
A distância entre o centro do parafuso e a entrada de ar: 38 mm
Placa de cobertura
Diâmetro da placa superior (largura): 160 mm
Diâmetro da tampa inferior (largura): 160 mm
Balões de borracha em forma de sino
Diâmetro dos foles de borracha: 224 mm
Diâmetro máximo dos fuzis de borracha: 251 mm
Altura
Altura mínima: 75 mm
Altura máxima: 260 mm
Bloco de parachoques/bloco de parachoques
sem pára-choque
Cinturão de cinto/Cinturão de cinto/Anel de cinto
com um circuito de correia
Pressão mínima: 0 bar
Força de retorno à altura mínima: ≤ 200N
Peso total com placas presas: 3,2 kg
Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 220 mm, mínima 205 mm
| Pressão p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Força (carga) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Taxa de resfriamento [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Frequência natural [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Valores das características estáticas de aplicação pneumática
Força F[KN]
| Pressão p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altura H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Fontes de ar
As molas de ar de borracha utilizam a elasticidade da borracha e a pressão do ar para obter uma absorção de choques, absorção de choques, isolamento de choques, prevenção de ruído e desempenho de amortecimento abrangentes.De acordo com a estrutura de vedação, é dividido em quatro categorias: tipo de auto-selagem sob pressão, tipo de fixação da janela, tipo de vedação do aro e tipo híbrido.e o número de camadas do cordão é composto principalmente de 2 camadasA camada interna de borracha é usada principalmente para vedação, e a camada externa de borracha não é apenas para vedação, mas também para proteção.
Esta mola de ar de borracha pode ser utilizada em equipamentos de amortecimento de vibrações. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolationO sistema de isolamento acústico e a baixa frequência de vibração natural, tais como isolamento de vibrações de telas vibratórias, redução de vibrações de bancos de veículos de luxo e outros equipamentos.
