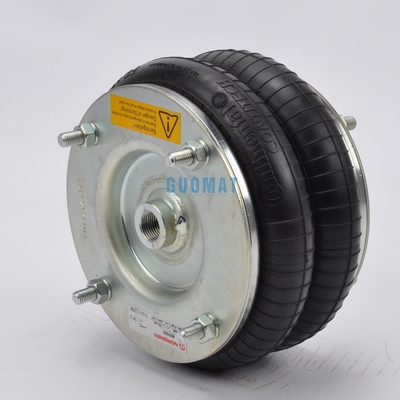

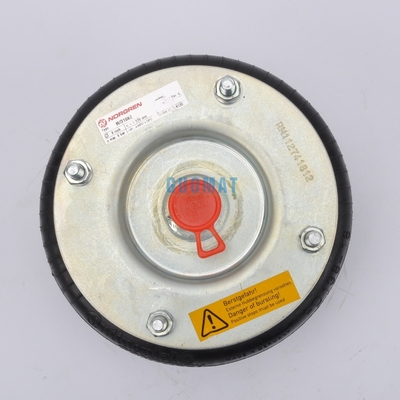

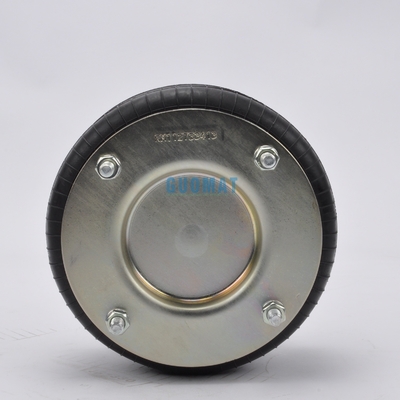

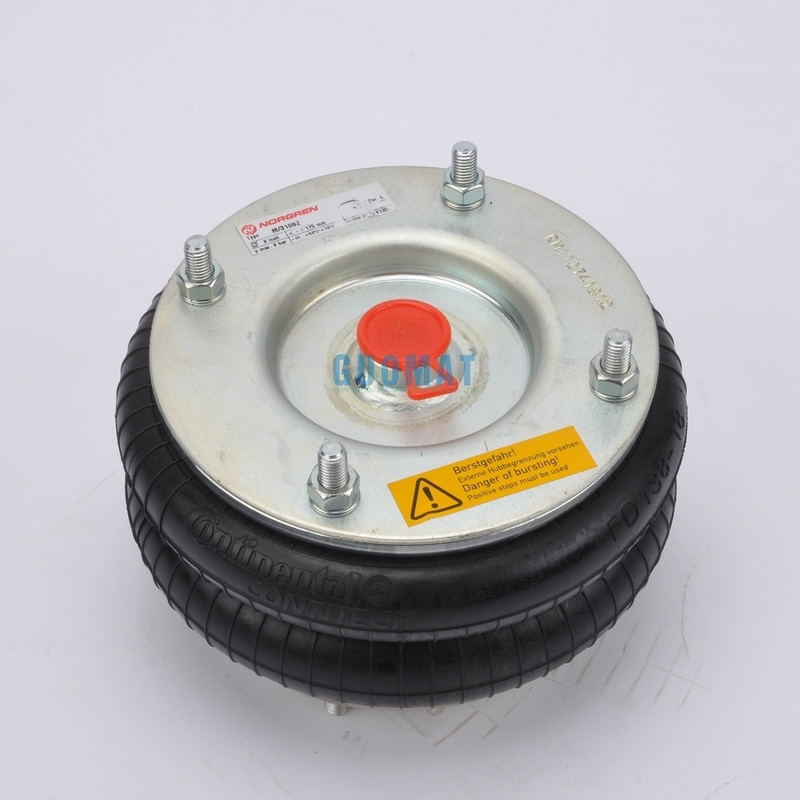

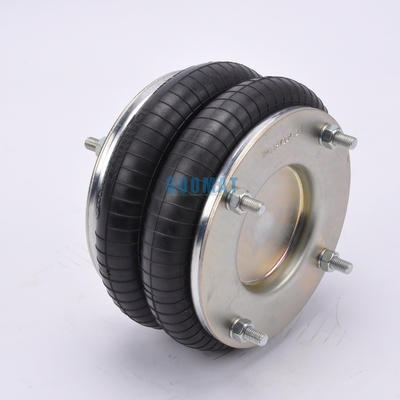

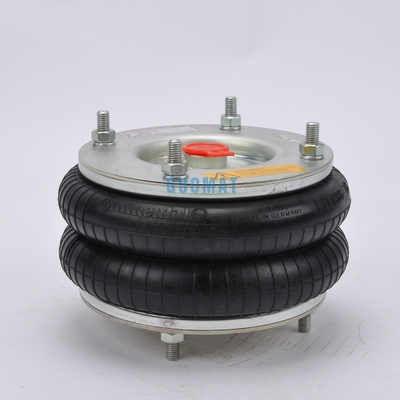

M/31082 Norgren Air Springs Feito por ContiTech FD138-18 DS Actuador de Ar de Dupla Convolução 8 "x 2

Detalhes do produto:

Lugar de origem:	GuangZhou, China
Marca:	Norgren
Certificação:	ISO/TS16949:2009
Número do modelo:	M/31082

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	USD119.9-199.9/PC
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Western Union ou outros
Habilidade da fonte:	1000 pcs/semana

Contato

Descrição de produto detalhada

N.W.:	3,5 quilogramas	Garantia:	Um ano
Capacidade da pressão:	UM PA DE 0.2-0.8 M	O outro OEM:	8"x2
Diâmetro da placa inferior:	184 milímetros	Entrada de ar:	G3/4
Pacote de transporte:	Cartões	Marca comercial:	Norgren
Materiais:	Borracha e Alumínio	Utilização:	Indústria
Destacar:	Fontes de ar de dupla convolução , 8 ′′ x 2 molas de ar

M/31082 Norgren Air Springs Feito por ContiTech FD138-18 DS Actuador de Ar de Dupla Convolução 8 "x 2

Tipo	Ordem n.o.
Só bolhas de borracha	66501
com placas desmontáveis, entrada de ar G1/2	66505

Pressão mínima 0 bar
Força de retorno à altura mínima ≤ 300 N
Peso total de 3,5 kg

Nozes / Nozes Cegas
Dente de parafuso de placa de cobertura superior: 4pcs X M10

Dente de revestimento inferior para parafusos: 4pcs X M10

Furo de gás / entrada de ar / instalação de ar
Furo de gás / entrada de ar: G3/4

Placa de cobertura
Diâmetro da placa de cobertura superior (largura): 184 mm

Diâmetro da placa de cobertura inferior (largura): 184 mm

Material da chapa superior e inferior:Aço

Fibras de borracha
Diâmetro máximo a 7 bar:225MM

Traço de bolhas de borracha:75mm-225m

Bloco tampão / Bloco tampão
Sem Bloco do Bumper
Anel de cintura
Com o Girdle Hoop: One Pieces of Girdle Hoop

Isolamento das vibrações - valores das características dinâmicas Altura de projeto H: recomendada 200 mm, mínima 180 mm
Pressão p [bar]	3	4	5	6	7	8	Vol. V [l]
Força (carga) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Propriedade de moagem [N/mm]	76	97	118.5	140	161	181.5	4.1
Frequência natural [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Aplicação pneumática - valores das características estáticas Força F [kN]
Pressão p [bar]		3	4	5	6	7	8	Vol. V [l]
Altura H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Outros modelos de molas de ar Norgen:

Modelo	Ø nominal ( polegadas) x convoluções	Corrente máxima (mm)	Tamanho do porto aéreo
M/31021	2 3/4" x 1	20	G1/4
M/31022	2 3/4" x 2	45	G1/4
M/31023	2 3/4" x 3	65	G1/4
M/31041	4 1/2 "x 1	140	G3/8
M/31042	4 1/2 "x 2	280	G3/8
M/31061	6" x 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8" x 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4" x 1	105	G3/4
M/31092	9 1/4" x 1	230	G3/4
M/31121	12" x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12" x 3	315	G3/4
