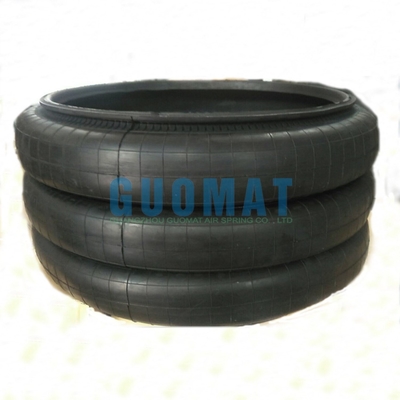

W01-358-7304 Isolador de Primavera de Ar de Chapa de Alumínio Firestone com Anel de Flange

Detalhes do produto:

Lugar de origem:	GuangZhou, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	3B7304

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	USD79.9-99.9/PC
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Western Union ou outros
Habilidade da fonte:	1000 pcs/semana

Contato

Descrição de produto detalhada

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
Destacar:	W01-358-7304 Isolador de molas de ar , Isolador de molas de ar com anel de flange

W01-358-7304 Isolador de Primavera de Ar de Chapa de Alumínio Firestone com Anel de Flange

Detalhes do produto

Nome do produto	Primavera de ar industrial
Número do modelo.	3B7304
Marca	GUOMAT
Garantia	1 ano
Materiais	Borracha+aço
Com o Flange	- Sim, sim.
Pedra de fogo	W01-358-7304
Pedra de fogo	W013587304
Pedra de fogo	W01 358 7304
Pedra de fogo	WO13587304
Pedra de fogo	WO1 358 7304
Pedra de fogo	WO1-358-7304

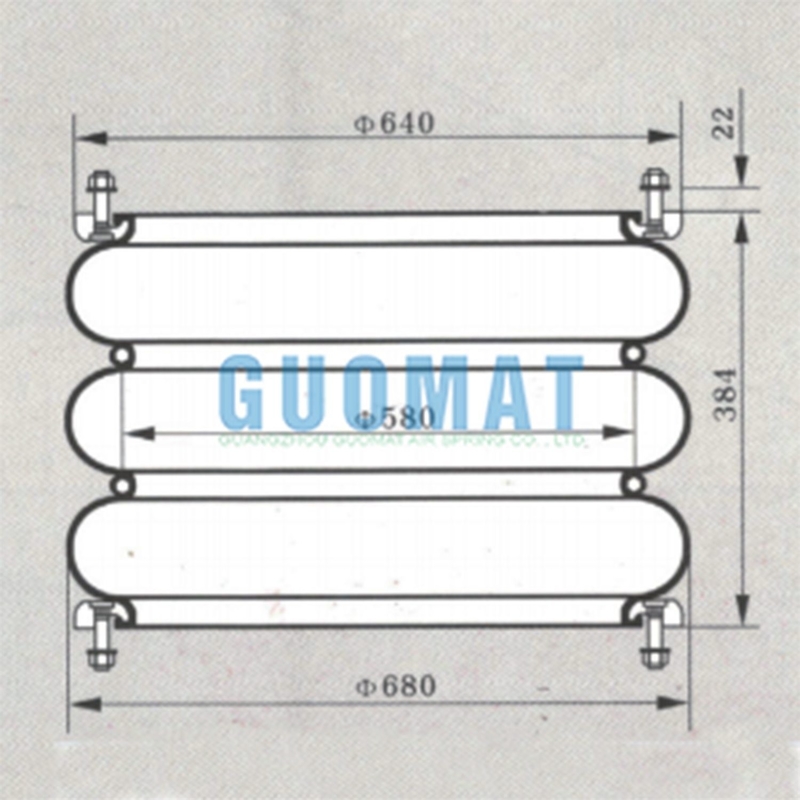

GUOMAT 3B7304 Cross Firestone W01-358-7304 Dados técnicos

Diâmetro superior: Ø640 mm

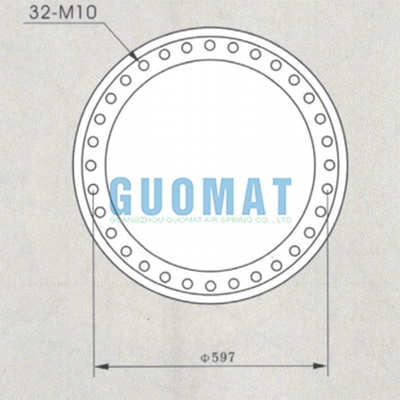

O parafuso/nozes: 32 peçasXM10

Parafusos/nozes Altura: 22 mm

Diâmetro de uma barra de borracha: Ø680 mm

Altura da mola de ar: 384 mm

Distância do centro entre os parafusos: Ø597 mm

Cada mola de ar padrão consiste em 4 camadas

•A camada interna que contém realmente o ar.

•A primeira camada de borracha reforçada de tecido aplicada

num ângulo específico.

•A segunda camada de tecido reforçado com borracha que

é colocado a um ângulo específico para a primeira camada.

•A cobertura para proteger as camadas de tecido.

Características dinâmicas a 15,0 polegadas (Requerido apenas para o projecto do isolador de montagem aérea)
Volume @ 100 PSIG = 6,984 in3			Frequência natural
Pressão de medição (PSIG)	Carga (lb)	Taxa de moagem (lbs./in.)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

Tabela de força
Reunião Altura (in.)	Volume @ 100 PSIG (in3)	Força em libras
Reunião Altura (in.)	Volume @ 100 PSIG (in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
