Especificações e dados técnicos de 2B6910

Altura comprimida: 3,12 / 79 mm

Diâmetro da placa de cobertura superior: 6,31 polegadas / 160 mm

Diâmetro da placa de cobertura inferior: 6,31 polegadas / 160 mm

Distância do centro do parafuso: 89 mm

Distância entre o buraco de gás e a porca 44,5 mm

Parafusos (nozes) Dente: 2pcsX 3/8-16UNC

2pcsX 3/8-16UNC: 2pcsX 3/8-16UNC

Diâmetro de borracha MAX: 251 mm

De borracha natural de diâmetro de 224 mm

O curso de trabalho: MAX 260 mm a MIN 75 mm

Furo de gás / entrada de ar: 1/4 NPTF

Número de empilhadeiras:20

Goodyear Número de peça:2B9-201/ 2B9201 / 2B9 201

Goodyear Bellows Número:578-92-3-202 / 578923202 / 578 92 3 202

Fabricante de equipamento original OEM:

A composição dos enrolados molas de ar

Placa de aço superior:A placa de cobertura superior está a suportar pressão e vedação de ar no interior
Anel de cintura:Peles de peças estáveis para evitar a deformação
A conotação do buraco de parafuso:fixados como instalação de molas de ar no automóvel ou no equipamento
Furo cheio de gás / entrada de ar:Enchendo a porosidade do ar para a mola de ar inflável
De peso não superior a 20 g/m2A parte principal, pode bloquear o ar e atividades flexíveis para cima e para baixo
Parafuso de borracha (opcional):Evitar a mola de ar para cima e para baixo na placa e colisão placa base, você pode optar por ter também não pode
A conotação do buraco de parafuso:fixados como instalação de molas de ar no automóvel ou no equipamento
Placa de aço inferior:A placa de aço inferior está a suportar pressão e vedação de ar no interior

Descrição da ordem de montagem n.o

Nozes cegas, 1/4 NPT W01-358-6910

Nozes cegas, 1/4 NPT, pára-choque W01-358-6911

Nozes cegas, 3/4 NPT W01-358-6900

Nozes cegas, 3/4 NPT, pára-choque W01-358-6901

Anéis de contas de aço contra-encalhados,

13/4 parafusos, porcas, válvulas W01-358-6923

Balões de borracha apenas W01-358-0138


Como calcular para pneumáticos, tais como

• Massa a levantar 2000 M (kg)
• Corrida desejada 190 S Min (Mm)
• Número de fontes de ar 4 N
• Altura mínima de instalação 190 H Min (Mm)
• Diâmetro mínimo da instalação 500 D (mm)
• Pressão do ar 6 P (bares)

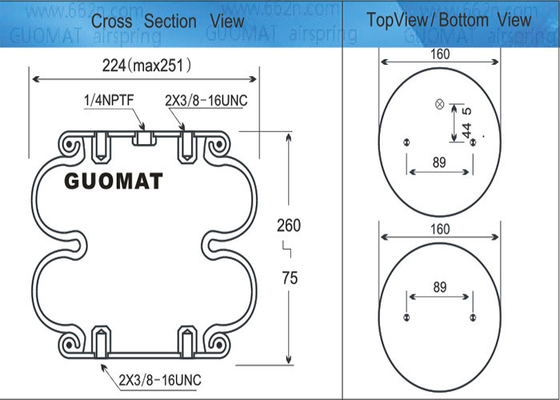

O desenho e os dados da mola de ar GUOMAT 2B6910

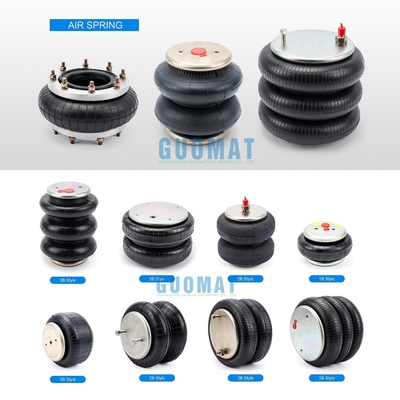

Outros tipos de GUOMAT NO.

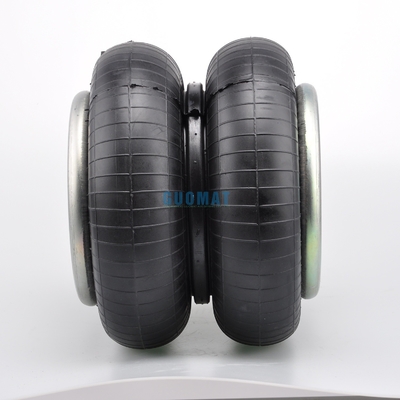

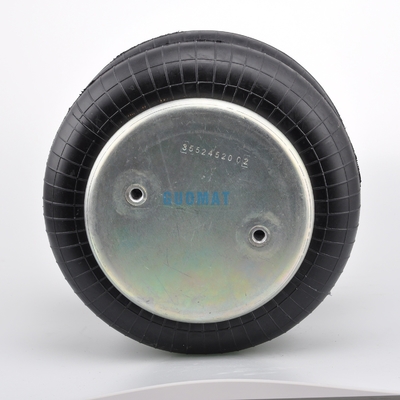

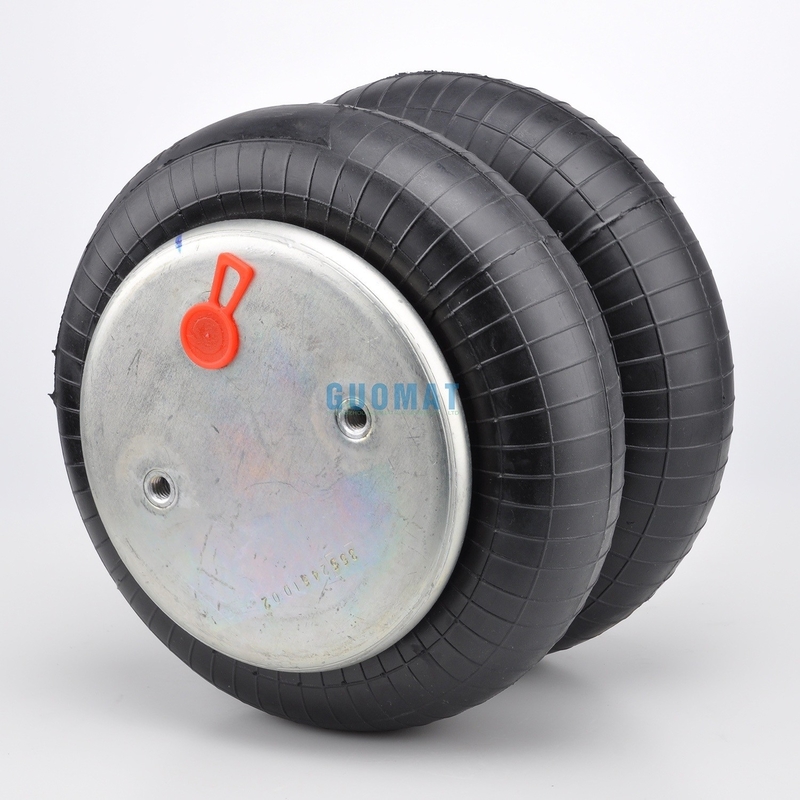

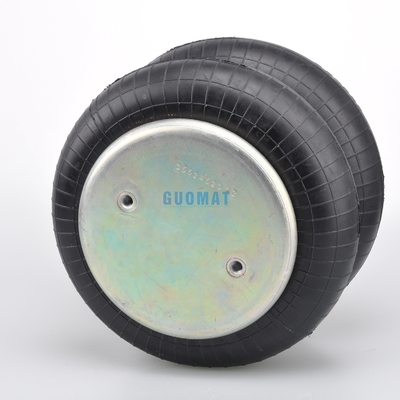

Detalhes de imagens da mola de ar 2B6910:
