1B8X4 Acionadores de ar de borracha única com molas de molas de borracha W01-358-7564

Detalhes do produto:

Lugar de origem:	Guangzhou, China
Marca:	GUOMAT
Certificação:	ISO/TS16949, ISO9001
Número do modelo:	1B8X4

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	USD49.9-59.9/PC
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Western Union ou outros
Habilidade da fonte:	1000 pcs/semana

Contato

Descrição de produto detalhada

Função:	Reduzir o choque	Chave:	Fios W01-358-7564
Código do SH:	8708809000	Garantia:	12 meses
Tipo:	Alimentados com gás	Goodyear:	1B8-550
Max.diameter:	230mm	Altura do curso:	50 mm-140 mm
Destacar:	1B8X4 Primavera de ar de pedra de fogo , Frigorífico de ar Firestone W01-358-7564

1B8X4 Acionadores de ar de borracha única com molas de molas de borracha W01-358-7564

Referência n.o.

Referência cruzada n.o.

Pedra de fogo.W01-358-7564
Pedra de fogo.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Especificações e Parâmetros Técnicos Detalhados:AIRSUSTECH 1B8×4

Nozes/nozes-cegas

Dentes de parafuso da placa superior: 2×3/8-16UNC
A distância do centro do parafuso da placa de cobertura superior: 70 mm
Dentes de parafuso da placa de cobertura inferior:2×3/8-16UNC
A distância do centro do parafuso da placa de cobertura inferior: 70 mm

Fittings de furo de ar/entrada de ar/ar

Furo de ar/entrada de ar: 1/4NPTF
A distância entre o orifício de ar e o parafuso: 35 mm

Placa de cobertura

Diâmetro da placa superior: 135 mm
Diâmetro da tampa inferior: 135 mm

Balões de borracha

Diâmetro de borracha: 200 mm
Max. OD: 230 mm
Traço: de 50 mm a 140 mm

Bloco de parachoques/bloco de parachoques

Não há bloqueio de pára-choque.

Ciclo da correia/Circuito da correia

Sem laço de correia

Pressão mínima: 0 bar
Força de retorno à altura mínima: ≤ 200N
Peso total com placas presas: 2,0 kg

Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 110 mm, mínima 90 mm

Pressão p[bar]	3	4	5	6	7	8	Vol. V[l]
Força (carga) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Taxa de resfriamento [N/cm]	1335	1620	1925	2230	2535	2840
Frequência natural [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Valores das características estáticas de aplicação pneumática
Força F[KN]

Pressão p [bar]		3	4	5	6	7	8	Vol. V [l]
Altura H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Estilo Firestone 116 Primavera de ar enrolada

Descrição		Ordem de Assembléia n.o.
Estilo 116	Nozes, 1/4 NPT	W01-358-7564
Estilo 116	Nozes cegas, 3/4 NPT	W01-358-7561
Dois Ply Bellows	Anéis de perlas de aço, parafusos, parafusos, parafusos, parafusos	W01-358-7568
	Nozes cegas com válvula de tanque 1/4 instalada	W01-A72-7518
	Só bolhas de borracha	W01-358-0133

Diâmetro da placa: 5,31 polegadas / 135 mm
Corrida máxima: 4 polegadas / 101 mm
Altura máxima: 6 polegadas / 152 mm
Altura mínima: 2 polegadas / 51 mm
Conexão aérea: 1/4 NPT
Materiais de base: NR
Fios de montagem: 2x3/8-16 UNC
Estilo: 116
Intervalo de temperatura min./máximo: - 40°C / +70°C
Altura máxima de trabalho recomendada: 5,1 polegadas / 130 mm
Diâmetro máximo: 5,31 polegadas / 231 mm Carga máxima: 3,41 psi / 16,55 kN

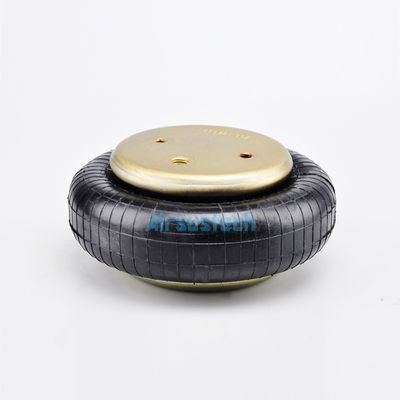

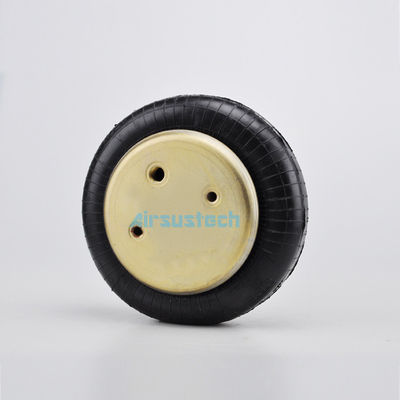

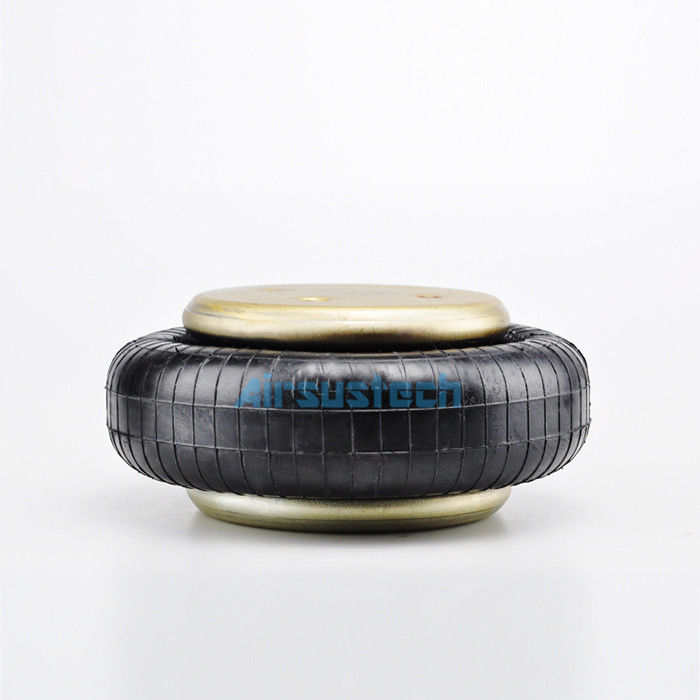

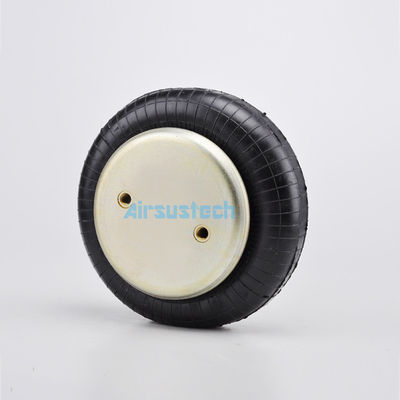

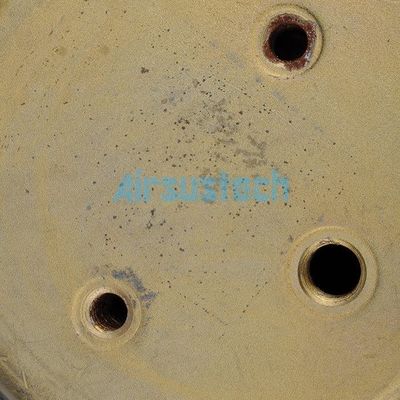

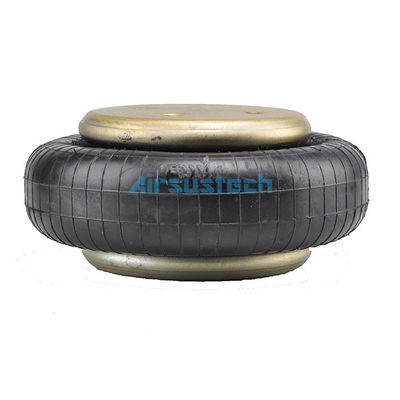

A imagem relacionada de 1B8×4

1B8X4 Acionadores de ar de borracha única com molas de molas de borracha W01-358-7564 0
