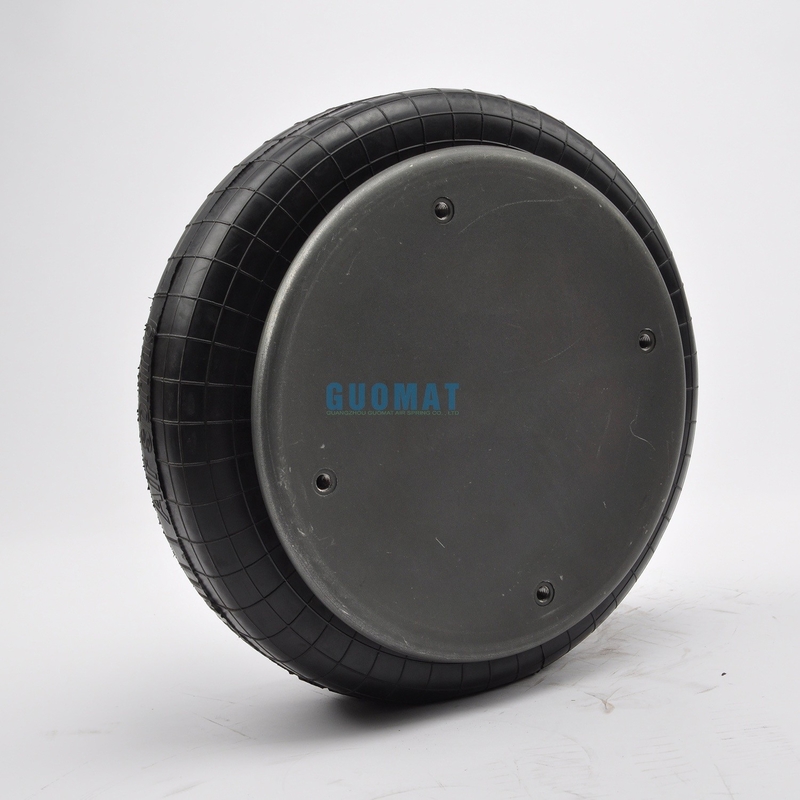

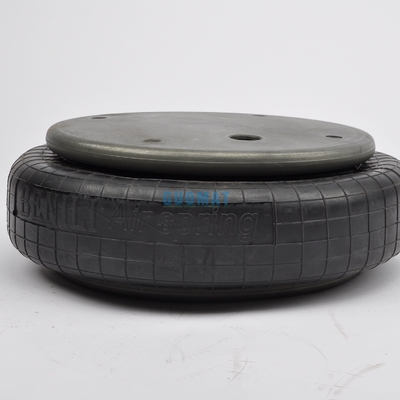

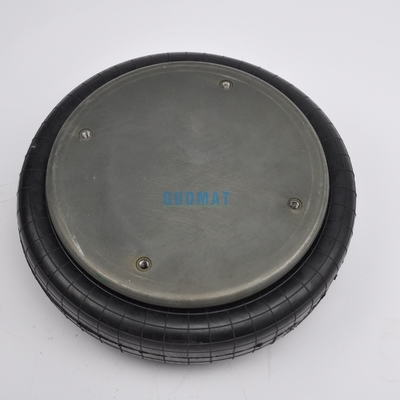

W01M586100 Primavera de ar de enrolamento único GUOMAT NO.1B53014 3/4 NPT Entrada de ar Duas colunas
GUOMAT 1B530143/4 Especificações e dados técnicos
Temperatura de funcionamento: 57Co a -54Co
GUOMAT NO:1B53014 3/4
N.o da cruz: W01-M58-6101
Nozes / Nozes Cegas
Parafusos (nozes) Dente: 4pcsX 3/8-16UNC

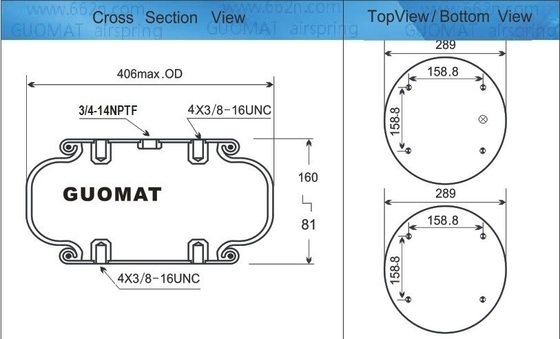

Distância do centro do parafuso da placa de cobertura superior:158.8 mm
Parafusos de revestimento de placa inferior (nozes) Dente: 4pcsX 3/8-16UNC
Distância do centro do parafuso da placa de cobertura inferior: 158,8 mm
Distância entre o buraco de gás e a porca 79,4 mm

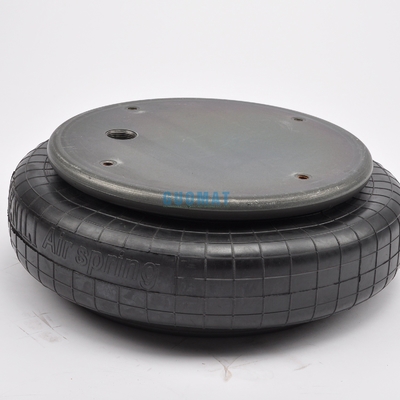

Furo de gás / entrada de ar / instalação de ar
Furo de gás / entrada de ar: 1/4 NPT

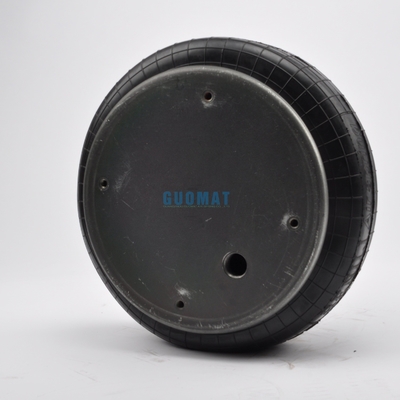

Placa de cobertura
Diâmetro da placa de cobertura superior (largura): 289 mm
Diâmetro da placa de cobertura inferior (largura): 289 mm
Fibras de borracha
De borracha natural de diâmetro 380 mm
Diâmetro máximo dos braços de borracha: 406 mm
- - - - - - - - - - - - - - -
O curso de trabalho: MAX 160 mm a MIN 81 mm
Bloco tampão / Bloco tampão
Sem Bloco do Bumper
Anel de cintura
Com o Girdle Hoop: Sem o Girdle Hoop
|
Isolamento das vibrações - valor das características dinâmicas
Altura de projeto H: 5,91 polegadas recomendado, mínimo 4,72 polegadas
|
| Pressão p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Força (carga) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Taxa de moagem [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Frequência natural [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Aplicações pneumáticas - Características estáticas
Força F [lbf]
|
| Pressão p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Altura H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Os tipos usuais de atuador de ar de convolução única
| Actuador de ar de convolução única |
| Todas as medidas estão em mm |
| GUOMAT NO. |
Fonte de ar de pedra NO. |
Min. Altura de projeto |
Espaço de instalação necessário |
Max. AVC |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
Descrição do GUOMAT 1B53014 3/4:
O método tradicional de amortecimento do leito fluidizado é principalmente uma almofada de borracha, que requer uma mola de aço mais elevada.A introdução do "sistema de isolamento de molas de ar" do estrangeiro permitiu o isolamento em vez da absorção de choquesCom a sua forma única de conversão de energia, a vibração da energia mecânica em energia interna, fazendo com que 95% da vibração sejam isoladas, para conseguir o verdadeiro efeito de isolamento.
Diferentes tipos de leito fluidizado, de acordo com o peso total do leito fluidizado para escolher a capacidade de suporte adequada da mola de ar,e cama fluidizada de acordo com o comprimento, largura e altura do projeto de uma instalação específicaA instalação do sistema de isolamento é muito mais fácil do que a instalação de uma mola de aço.
Isolamento de airbag, existem dois métodos de controle. Um é um grupo (geralmente 4 ou 6) de airbags com uma única válvula de um só sentido, como um pneu de carro.
Também temos outros tamanhos:
Estilo:113 Dois Ply Bellows
Nozes cegas, 1/4 BSP:W01-M58-6101
Nozes cegas, 1/4 BSP, pára-choques:W01-M58-6103
Nozes cegas, 3/4 BSP:W01-M58-6100
Nozes cegas, 3/4 BSP, pára-choque:W01-M58-6102
Anéis de grânulos de aço, parafusos de 40 mm, parafusos de porcas:W01-M58-7538
Apenas foles de borracha:W01-358-0135
Força para cair para a altura mínima (@ 0 BAR): 76N
128 Construção de alta resistência
Nozes cegas, 114 BSP:W01-M58-6071
Nozes cegas, 114 BSP, parachoque de borracha:W01-M58-6068
Nozes cegas, 3/4 BSP:W01-M58-6070
Nozes cegas, 3/4 BSP, pára-choques de borracha:W01-M58-6069
Somente foles de borracha:W01-358-0231
