Pequena dimensão Industrial Air Spring Fs40-6 Contitech Acessórios da máquina Phoenix Sp1b04 Weforma Wbe100-E1 Carga 500kg

Detalhes do produto:

Lugar de origem:	GuangZhou, China
Marca:	GUOMAT
Certificação:	ISO/TS16949:2009
Número do modelo:	1B4060

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	USD49.9-59.9/PC
Detalhes da embalagem:	Caixa de cartão forte ou como requerimento do cliente
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Western Union ou outros
Habilidade da fonte:	1000 pcs/semana

Contato

Descrição de produto detalhada

Produto:	Mola de ar industrial	N.W.:	1,0 quilogramas
Entrada de ar:	G1/8	Orifício/Perno da Placa Inferior:	M8
Diâmetro da placa inferior:	90 milímetros	Código do SH:	8708809000
Tipo:	Alimentados com gás	Material de moagem:	Borracha e ferro
Destacar:	500 kg Primavera de ar industrial , Fonte de ar industrial de pequena dimensão , Nós formamos uma fonte de ar industrial.

Fs40-6 Contitech Acessórios de Máquinas Pequeno Tamanho Industrial Air Spring Phoenix Sp1b04 Weforma Wbe100-E1 Carga 500kg

FS40-6 Parâmetros técnicos
Diâmetro da placa de cobertura superior	90 mm
Diâmetro da placa de cobertura inferior	90 mm
Distância do centro do parafuso	20 mm
Distância entre o buraco de gás e a noz	Juntos
Furo de gás	G1/8
Dente de parafuso	2 peças XM8X1.25
Diâmetro máximo dos braços de borracha	145 mm
O AVC	50-110 mm

Fabricante de equipamento original OEM:

Phoenix	SP1B04
Weforma	WBE100-E1
contitech	FS 40-6

Dados técnicos
Pressão mínima	0 bar
Força de retorno à altura mínima	≤ 120 N
Peso total com placas presas	00,9 kg

Isolamento das vibrações - valores das características dinâmicas
Altura de projeto H: recomendada 90 mm, mínima 70 mm
Pressão p [bar]	3	4	5	6	7	8	Vol. V[l]
Força (carga) [KN]	1.7	2.3	2.8	3.4	3.8	4.4	0.5
Taxa de resfriamento [N/cm]	760	990	1220	1480	1610	1820
Frequência natural [Hz]	3.5	3.3	3.3	3.3	3.2	3.2

Aplicação pneumática - valores das características estáticas
Força F [kN]
Pressão p [bar]	3	4	5	6	7	8	Vol. V[l]
Altura H [mm] 60	2.6	3.5	4.3	5.2	6.1	6.9	0.3
70	2.3	3.2	3.9	4.7	5.4	6.2	0.4
80	2.1	2.8	3.5	4.2	4.9	5.3	0.5
90	1.7	2.2	2.8	3.4	3.9	4.4	0.5
100	1.2	1.6	2	2.5	3	3.4	0.6

Os tipos usuais de atuador de ar de convolução única

Actuador de ar de convolução única
Todas as medidas estão em mm
GUOMAT NO.	Contitech NO.	Min. Altura de projeto	Espaço de instalação necessário	Max. AVC
1B4060	FS 40-6	50	160	60
1B5050	FS 50-5	51	165	44
1B7070	FS 70-7	51	180	64
1B10010	FS 100-10	51	225	94
1B1209	FS 120-9	50	230	85
1B1210	FS 120-10	51	245	99
1B12012	FS 120-12	51	250	119
1B20010	FS 200-10	51	265	89
1B33011	FS 330-11	51	340	99

As molas de ar resolveram com êxito problemas de accionamento, a um custo reduzido, em muitas aplicações, incluindo:

1. Máquina de lavar roupa comercial

2- Tanque de salto.

3.Vibração da máquina de embalagem

4- O compressor.

5- O console.

6- Ecrã vibratório.

7- Sopradora e motor

8- Painel de controlo.

9- Isolamento de choque.

10.Escudo e acoplamento flexível

11.Bomba de vácuo

12- Expansação.

13.CAM de rolos de suporte

14- O rastreador solar.

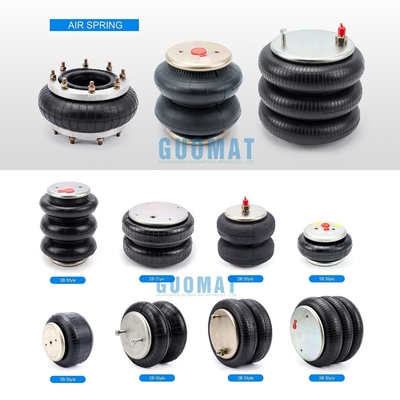

Outros tipos de molas de ar de guomat para máquinas industriais:

Pequena dimensão Industrial Air Spring Fs40-6 Contitech Acessórios da máquina Phoenix Sp1b04 Weforma Wbe100-E1 Carga 500kg 0

Linha de produção de molas de ar GUOMAT:

Pequena dimensão Industrial Air Spring Fs40-6 Contitech Acessórios da máquina Phoenix Sp1b04 Weforma Wbe100-E1 Carga 500kg 1

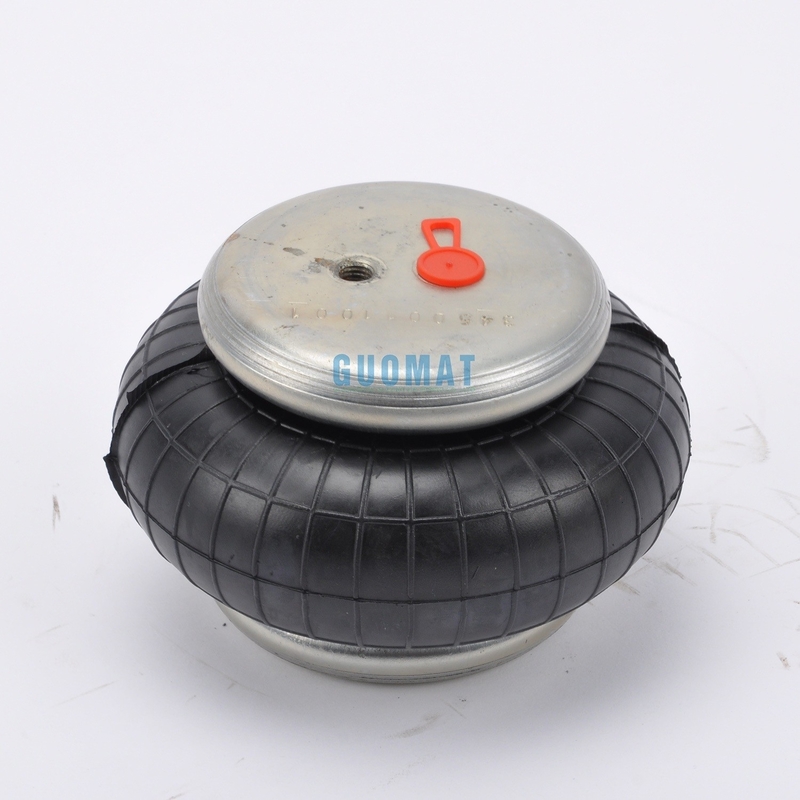

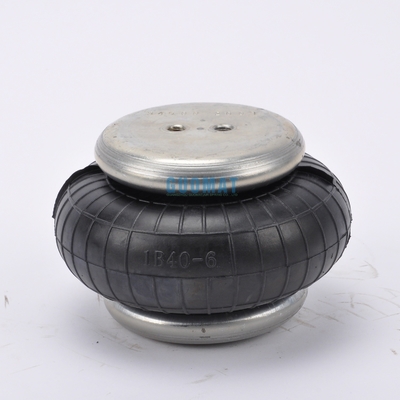

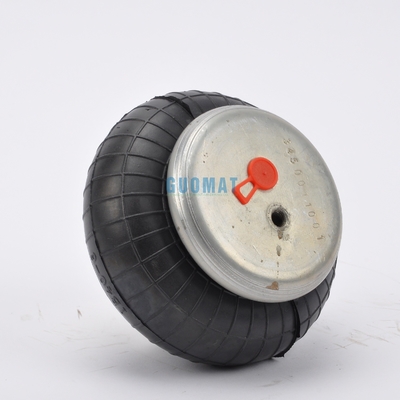

Detalhes de imagens da mola de ar 1B4060:

Pequena dimensão Industrial Air Spring Fs40-6 Contitech Acessórios da máquina Phoenix Sp1b04 Weforma Wbe100-E1 Carga 500kg 2
