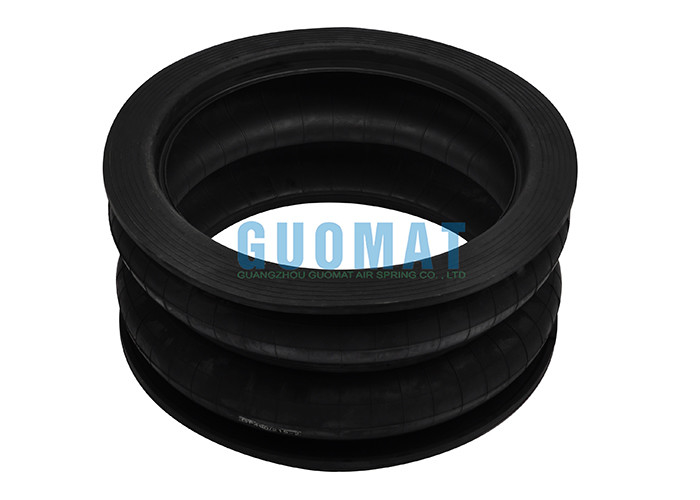

Garrafa Natural GF400/215-2 Suspensão Air Spring 228mm Altura Pneumático Bellows Actuadores

Garrafa Natural GF400/215-2 Suspensão Primavera de Ar 228mm altura de projeto Actuadores Pneumáticos

Descrição do produto

As molas de ar da série GF são um tipo de sistema de suspensão pneumática usado em várias aplicações, como máquinas industriais, ônibus, máquinas de processamento de papel e muito mais.Estas molas de ar são projetadas para fornecer amortecimento e suporte usando ar comprimido para ajustar a altura e rigidez da suspensão.

GF400/215-2 Parâmetros técnicos detalhados

O número de cápsulas de música é de 2,
O diâmetro de projeto é de 400 mm
O diâmetro exterior máximo é de 480 mm.
O diâmetro exterior da extremidade da frente é de 480 mm
A altura do projeto é de 228 mm.
O curso total é de 85-270 mm
A área efetiva é de 1256,6 cm.²
A capacidade de suporte a 0,4-0,7MPa é de 5026KG-8796KG
Placa de cobertura/anel de flange: Nenhum

Entrada de ar: Nenhuma

Parafuso (Falha): Nenhum

Fonte de ar de borracha enrolada

A estrutura final da mola de ar de borracha enrolada pode ser dividida em três categorias de acordo com o método de ligação:
1. Tipo de ligação de flange fixa. As dimensões das bordas em ambas as extremidades da mola de ar são iguais ou ligeiramente inferiores ao diâmetro exterior máximo dos foles.Perfurar vários buracos e usar anéis de flange e placas de extremidade para prender a conexão;
2. No tipo de ligação de flange tipo bucle, as dimensões das bordas de ambas as extremidades da mola de ar são muito menores do que o diâmetro externo máximo dos foles.e um anel de flange especial e uma placa de extremidade comum são usados para fixar a ligação;
3Tipo de auto-selamento, não é necessária ligação de flange, a placa final é pressionada e o ar comprimido é preenchido para a selar automaticamente.

As formas de vedação das flanges da extremidade da mola de ar de borracha e da placa de ligação incluem cinco formas estruturais: tipo LHF, tipo JBF, tipo GF, tipo HF e tipo ZF.

Molas de ar tipo GF

Molas de ar tipo LHF
