Único Firestone de borracha complicado W01-M58-6165 Norgren PM/31081 da mola de ar do reboque para industrial
Descrição do produto
Produto: Para a mola de ar industrial para reduzir choque
Material da mola: De borracha/metal
Garantia: 12 meses
Mola de ar: Vibração do ar industrial
Único tamanho de embalagem: 24*24*24 (cm)
Peso: 2.0kg
Firestone: W01-M58-6165
Contitech: FS120-9
Norgren: PM/31081
Referência Informatio
|
Firestone
|
W01 M58 6165
|
Firestone
|
W01M586165
|
|
Contitech
|
FS120-9
|
Contitech
|
FS 120-9
|
|
Dunlop (francos)
|
8" X1 S08101
|
Bosch
|
822419003
|
|
Festo
|
EB-215-80
|
Norgren
|
PM 31081
|
|
Norgren
|
8X1
|
Weforma
|
WBE 300-E1
|
|
Airtech
|
140293
|
Airtech
|
111003
|
|
Airtech
|
1B-190FB
|
Megatech
|
1S120-9 3/4 M8
|
|
Firestone
|
W01-M58-6166
|
Firestone
|
W01M586166
|
|
Firestone
|
W01 M58 6166
|
Contitech
|
FS120-9
|
|
Dunlop (francos)
|
8" X1 S08100
|
Bosch
|
822419008
|
|
Weforma
|
WBE300-E2
|
Weforma
|
WBE 300-E2
|
Dados técnicos da mola de ar do Firestone W01-M58-6165
porca cega da placa de cobertura 1.Top: M-8X1.5, 15mm profundamente
distância de centro 2.Screw da placa de cobertura superior: 70mm
diâmetro da placa de cobertura 3.Top: 135mm
entrada 4.Air: G3/4
porca cega da placa de cobertura 5.Bottom: M-8X1.5, 15mm profundamente
distância de centro 6.Screw da placa de cobertura inferior: 70mm
diâmetro da placa de cobertura 7.Bottom: 135mm
8.Rubber grita MAX Diameter: 215mm
curso do funcionamento 9.The: Max 115mm a MINUTO 50mm
altura 10.Maximum: 115mm
altura 11.Minimum: 50mm
altura 12.Compression: 65mm
Dados técnicos da mola de ar do Firestone W01-M58-6166
Entrada de ar: G1/4
Tabela da força (uso para o projeto da mola de ar)
| Altura do conjunto (milímetros) |
Volume @7BAR (cu cm) |
BARRA da área @7 do EFF (cm2) |
força do kN |
| BARRA @3 |
BARRA @4 |
BARRA @5 |
BARRA @6 |
BARRA @7 |
| 130 |
2635 |
110 |
2,86 |
4,04 |
5,17 |
6,51 |
7,71 |
| 120 |
2506 |
138 |
3,75 |
5,20 |
6,60 |
8,20 |
9,65 |
| 110 |
2341 |
163 |
4,54 |
6,22 |
7,86 |
9,70 |
11,38 |
| 100 |
2164 |
183 |
5,20 |
7,07 |
8,92 |
10,95 |
12,82 |
| 90 |
1956 |
201 |
5,75 |
7,84 |
9,84 |
12,04 |
14,07 |
| 80 |
1745 |
215 |
6,19 |
8,45 |
10,59 |
12,91 |
15,08 |
| 70 |
1509 |
228 |
6,54 |
8,91 |
11,18 |
13,64 |
15,92 |
| 60 |
1280 |
236 |
6,82 |
9,20 |
11,58 |
14,17 |
16,55 |
Cada mola de ar padrão consiste em 4 camadas
•A camada interna que contém realmente o ar.
•A primeira camada de tela reforçou a borracha aplicada
em um ângulo específico.
•A segunda camada de tela reforçou a borracha que
é colocado a um ângulo específico à primeira camada.
•A tampa para proteger as dobras diagonais da tela.

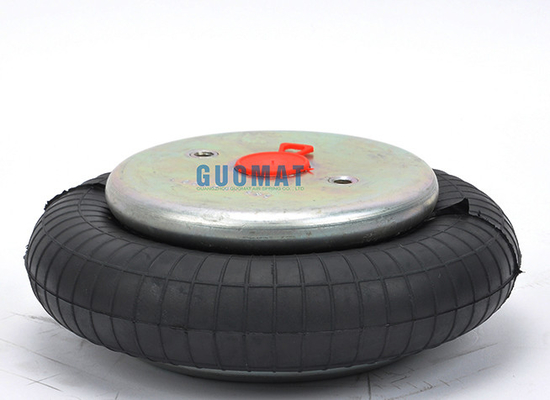

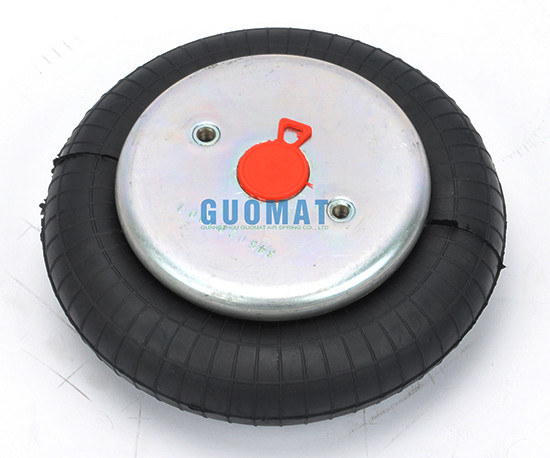

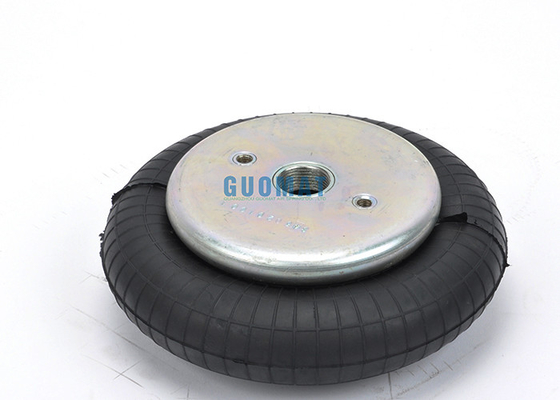

As imagens reais
