Atuador do ar da mola de ar 2B-181 da dupla camada de FD120-17 Contitech G3/4 Airkraft para industrial
Descrição do produto
Fabricante: Contitech
Número transversal: FD120-17
Fabricante: Airkraft
Número transversal: 113053
Fabricante: Airkraft
Número transversal: 2B-181
|
FD120-17
|
113053
|
|
2B-181
|
FD 120-17
|
|
FD120 17
|
2B 181
|
|
fd120-17
|
fd 120-17
|
Number modelo: CI FD120-17
Faça: CONTITECH
Tipo: Mola de ar complicada dobro
Número de convolução: Dois
Cor: Preto
Garantia: 12 meses
Material principal: De borracha
Peso líquido: 2.5kg
Tamanho: 24*24*24cm
Furo do gás: G3/4
Diâmetro da placa de cobertura: 135mm
Distância de centro do parafuso: 70mm
Diâmetro de borracha do fole: 215mm Max.OD
Parafuso (porca): M8X1.25
Número de parafuso (porca): 4 partes
A altura natural: 167mm
O curso: 75mm-230mm
Firestone FD 120-17 CI dos dados técnicos
|
Isolamento de vibração - valores característicos dinâmicos
|
| ］ Da libra por polegada quadrada do ［da pressão P |
40 |
60 |
80 |
100 |
120 |
［Do volume V3 no］ |
| ］ Do lbf do ［da força (carga) |
778 |
1210 |
1640 |
2060 |
2460 |
232
|
| ［Lbf/in da taxa da mola. ］ |
311 |
492 |
673 |
854 |
1040 |
| ］ do hertz do ［natural da frequência |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
Aplicação pneumática – valores característicos estáticos
|
Pressão P
|
(libra por polegada quadrada)
|
40
|
60
|
80
|
100
|
120
|
［De Vol.V3no］
|
|
Altura H (dentro.)
|
8,0
|
681
|
1070
|
1440
|
1820
|
2180
|
240
|
|
7,0
|
885
|
1340
|
1790
|
2260
|
2710
|
220
|
|
6,0
|
1070
|
1580
|
2110
|
2650
|
3170
|
200
|
|
5,0
|
1210
|
1790
|
2390
|
3000
|
3570
|
170
|
|
4,0
|
1330
|
1970
|
2640
|
3310
|
3910
|
140
|
|
3,0
|
1420
|
2120
|
2840
|
3560
|
4160
|
120
|
Mola de ar industrial
As molas de ar são amplamente utilizadas na maquinaria industrial, tal como imprensas, compressores de ar, centrifugadores, transportes de vibração, martelos do controle, máquinas da maquinaria da fundição e de matéria têxtil, instrumentos óticos e do laser, circuitos integrados, máquina ferramenta da ultra-precisão e o outro equipamento. a sua aplicação.
A mola de ar ajusta a altura de funcionamento ajustando a pressão de ar. Não há nenhuma fricção estática com outros componentes. Quando as mudanças da capacidade de carregamento ou os deslocamentos da posição, a pressão de sistema forem ajustados automaticamente para assegurar a altura de funcionamento da mola de ar e para impedir eficazmente a ressonância.

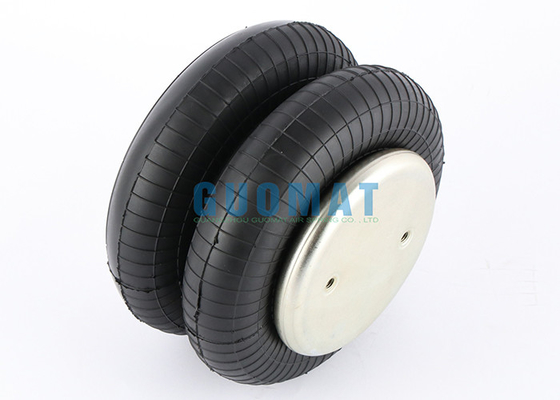

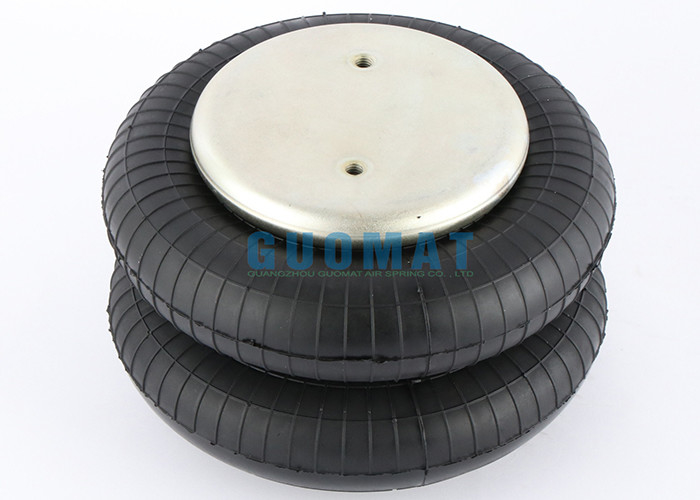

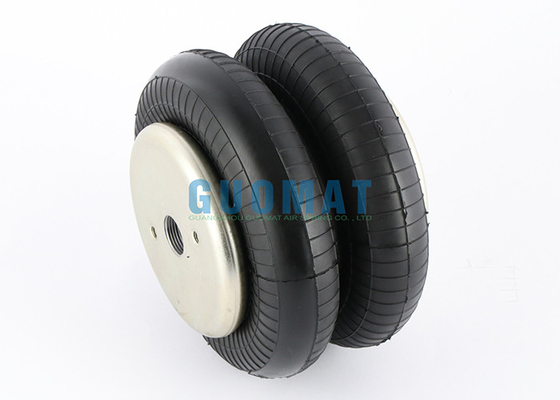

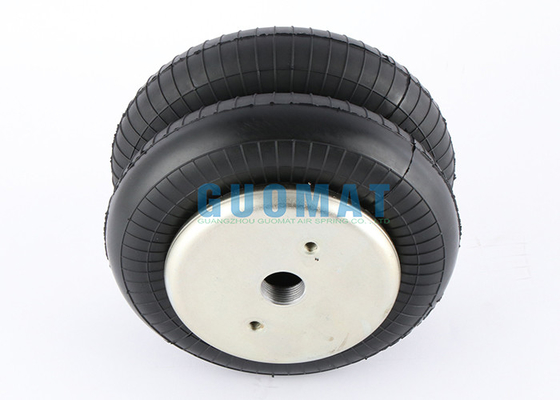

As imagens reais FD120-17 de CI G3/4
