| Lugar de origem: | Cantão, China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | FD330-22 |
| Quantidade de ordem mínima: | 6 unidades |
|---|---|
| Preço: | $59.9-159.9/pc |
| Detalhes da embalagem: | Caixa de papelão forte ou como os clientes precisam |
| Tempo de entrega: | 2-8 dias úteis |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 1000 PCS/SEMANA |
| Material: | Borracha e Aço | garantia: | 12 meses |
|---|---|---|---|
| Amostra e OEM: | Disponível | Operação: | cheio de gás |
| Número OEM: | DF 330-22 CI | Peso: | 4,8Kg |
| Buraco de Gás: | G1/4 | suspensão a ar: | Mola pneumática Contitech |
| Realçar: | Mola pneumática de borracha Contitech FD 330-22,mola pneumática de dupla convolução |
||

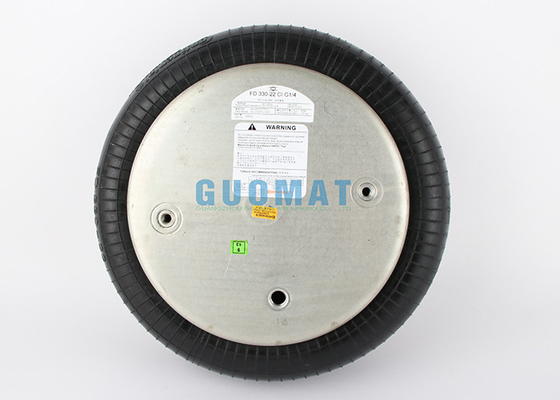

Contitech FD 330-22 CI Atuador pneumático de dupla convolução G1/4 Mola pneumática de borracha
Descrição detalhada paraContitech FD330-22
Fabricante: Contitech
Número da peça: FD 330-22 CI G1/4
Garantia: 12 Meses
Material: Borracha e Aço
Cor preta
Pagamento:LC/TT/Western Union/PayPal
Pacote: caixa marrom forte
Prazo de entrega: cerca de 2-8 dias úteis após receber seu pagamento
Método de envio: Por mar, por ar, por expresso (DHL/UPS/EMS/Fedex)
Dados técnicos
|
1 |
Dente do parafuso superior (porca) |
2xM8-15mm |
|
2 |
Diâmetro da placa de cobertura superior |
228mm |
|
3 |
Diâmetro da placa de cobertura inferior |
228 mm |
|
4 |
Distância do Centro do Parafuso |
157,5 mm |
|
5 |
Buraco de Gás |
G1/4 |
|
6 |
Dente do Parafuso Inferior (Porca) |
2xM8-15mm |
|
7 |
Diâmetro máximo do fole de borracha |
325mm |
|
8 |
o golpe |
75-305 mm |
|
9 |
Peso total com placas presas |
4,8 kg |
|
10 |
Largura de montagem necessária |
340mm |
Isolamento de vibração - valores característicos dinâmicos
Altura de design H: recomendado 240 mm, mínimo 220 mm
| Pressão P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ |
| Força (Carga) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Taxa de mola ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Frequência Natural［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Aplicação pneumática - valores característicos estáticos
Força F [kN]
| Pressão P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ | |
| Altura H［mm］ | 265 | 7,97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27,5 | 32 | 36,5 | 8.8 | |
| 140 | 15.4 | 20,5 | 25,5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27,8 | 34.1 | 39,8 | 45 | 4.8 | |
Instruções de serviço
M8:máx.25Nm
G1/4:máx.25Nm
Tipos Comuns de Molas Pneumáticas Duplas Convolutas
FD 330-22 363;FD330-22 363
Cada mola pneumática padrão consiste em 4 camadas
•A camada interna que realmente contém o ar.
• A primeira camada de borracha reforçada com tecido aplicada
em um ângulo específico.
• A segunda camada de borracha reforçada com tecido que
é colocado em um ângulo específico para a primeira camada.
•A capa para proteger as telas de viés.
