Airbag complicado continental industrial de borracha do FS 310-12 Contitech da mola de ar único

Air Bag de borracha industrial Continental FS 310-12 Contitech Simples Convoluto Air Bag

Descrição do produto

Fabricante: Contitech

Número OEM/OE: FS 310-12

FS310-12

FS 310-12 VP

FS 310-12 VP ECO

FS 310-12 ECO

FS 310-12 S VP

Dados técnicos da mola pneumática de borracha simples

Pressão mín. -------0 bar

Força de retorno para min.height-----------≤120N

Altura Mínima ------------ 55mm

Curso Máximo-----------120mm

Diâmetro Máximo-----------320mm

Espaço de instalação necessário ------------ 335mm

Diâmetro do cordão -------------------172mm

Vedação interna e superfície de montagem --------131mm

Altura do cordão --------------- 11mm

Capacidade Máxima de Carga (7bar / 115mm) -------------- 26,8kN

Pressão máxima de elevação -------------- 8 bar

Observações

FS 310 -12 Repcimento para Phoenix 1 B20

Substituição FS 310-12 ECO para Phoenix 1B20-4

FS 310-12 S VP, mola pneumática industrial estilo fole, simples enrolado, anel flexível, somente fole

Aplicação de mola pneumática

• Elevador de tesoura
• Vibração e amortecimento da tremonha
• Parada de manuseio mecânico
• Dispositivo de bloqueio rápido
• Tensionamento do carretel
• Isolamento da máquina
• Força direta
• Absorção de impacto
• Tensionamento do rolo
• Plataforma elevatória
• Articulação mecânica de curso curto
• Prensa de estampagem a quente

Como é construído o airbag?
Os foles flexíveis são feitos de borracha reforçada com tecido e normalmente têm uma, duas ou três voltas, dependendo do curso desejado.A bexiga é mantida entre duas tampas de aço cromado, cada uma com pinos de aço cromado soldados;isso torna os foles fáceis de instalar, especialmente porque eles têm uma maior tolerância ao desalinhamento do que outros atuadores lineares.No entanto, toda a superfície da tampa metálica deve ser usada para suportar a força, e trilhos laterais devem ser usados.

A mola de ar também é chamada de bolsa de ar, mola de ar de fole, fole de ar, etc. É uma bexiga de fibra de borracha projetada com precisão que não fornece força ou suporta carga em si, mas consegue transmissão de força e elasticidade enchendo-a com ar comprimido.A mola pneumática tem características não lineares e sua rigidez muda com a carga, de modo que sua frequência natural de vibração permanece quase inalterada sob qualquer carga, de modo que o dispositivo de mola tem características quase constantes;sua alta absorção dinâmica e desempenho de isolamento acústico é bom;Rolamento de carga axial e carga radial ao mesmo tempo, através do ajuste da pressão interna, a capacidade de rolamento diferente também pode ser obtida.Portanto, ele pode se adaptar a uma variedade de necessidades de carga.Dentro do curso efetivo, a mola pneumática pode ajustar a rigidez, altura, volume da cavidade e capacidade de carga da mola pneumática aumentando ou diminuindo a pressão de inflação.Ao mesmo tempo, sua rigidez, altura, volume da cavidade e capacidade de carga sofrerão mudanças flexíveis estáveis ​​e periódicas com o aumento ou diminuição da carga, realizando assim a transmissão flexível da capacidade de carga, o ajuste efetivo do curso e a ajuste de amplitude de vibração e carga de vibração.Controle eficiente.

Vantagens das molas pneumáticas

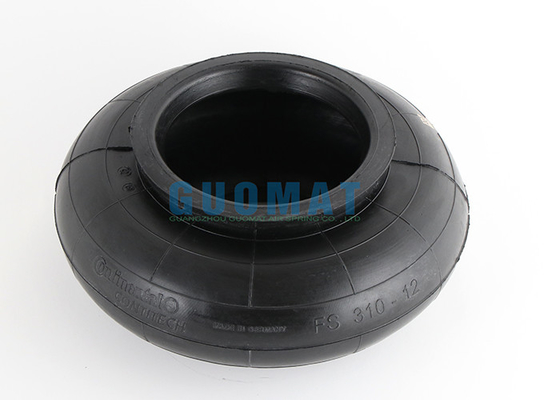

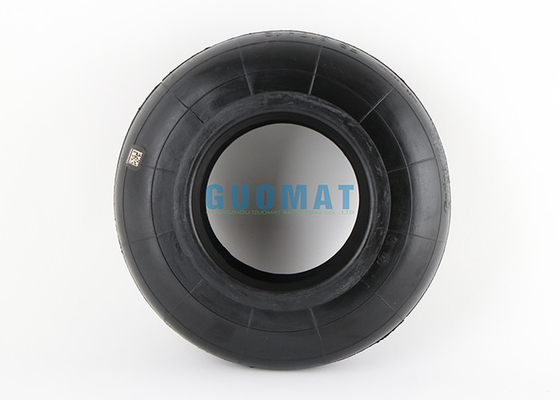

Imagem do Produto
