Lugar de origem: | Guangdong, China |
Marca: | GUOMAT |
Certificação: | ISO/TS16949:2009 |
Número do modelo: | FS 120-9 |
Quantidade de ordem mínima: | 6pcs |
---|---|
Preço: | $49.9-59.9/pc |
Detalhes da embalagem: | Caixa forte da caixa ou como necessidade dos clientes |
Tempo de entrega: | 2-8 dias do trabalho |
Termos de pagamento: | T/T, Western Union, L/C |
Habilidade da fonte: | 1000PCS/Week |
Tipo: | Mola de ar de borracha da imprensa | Material: | De borracha + de aço |
---|---|---|---|
Garantia: | 12 meses | Firestone: | W01-M58-6166 |
Pacote: | encaderne/caixa | Tamanho de embalagem: | 24*24*24 (cm) |
Furo do gás: | G1/4 | Contitech: | FS 120-9 |
Realçar: | Mola pneumática industrial W01-M58-6166,mola pneumática industrial de fole simples,mola pneumática industrial FS 120-9 |

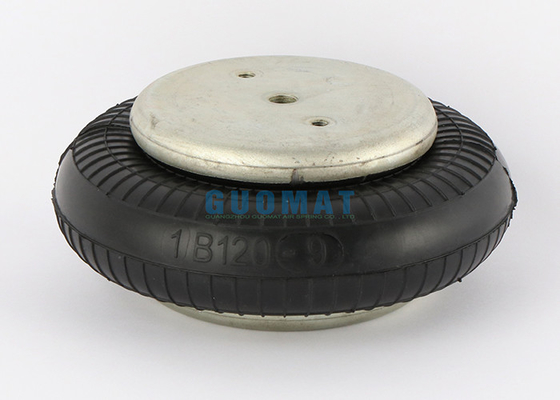

Fornecedor de molas pneumáticas industriais Firestone W01-M58-6166 Bolsa de ar de fole simples FS 120-9
Descrição do produto
Item |
Mola pneumática industrial de fole de borracha |
Material |
Borracha de alta qualidade |
garantia |
12 meses |
Doença |
Novo em folha |
Função |
Reduzir a vibração |
Cor |
Preto |
Tempo de entrega |
2-8 dias úteis |
Número de referência cruzada
Pedra de Fogo: W01-M58-6166
W01/M58/6166
W01M586166
Contitech:FS 120-9
fs 120-9
fs 120-9 ci
Dunlop(FR):8''x1 S08100
Bosch: 822419008
Forma: WBE 300-E2
Os Dados Técnicos do FS 120-9
Orifício de gás/entrada de ar
Furo de Gás: G1/4
Placa de cobertura
Diâmetro da placa da tampa superior: 135mm
Distância do centro do parafuso da placa de cobertura superior: 70mm
Diâmetro da placa da tampa inferior: 135mm
Distância do centro do parafuso da placa de cobertura inferior: 70mm
Porca/Porca cega
Parafuso da placa da tampa superior (porca) Dente: 2XM8X1,25
Parafuso da placa da tampa inferior (porca) Dente: 2XM8X1,25
M8=25Nm
fole de borracha
Diâmetro máximo do fole de borracha: 215mm
O curso de trabalho: MAX 115mm a MIN 50mm
Altura Máxima: 115mm
Altura Mínima: 50mm
Altura de compressão: 65mm
Características dinâmicas a 115 mm de altura de design
Pressão Manométrica (BAR) | Carga (kN) | Taxa de mola (kN/m) | Frequência Natural Hz |
3 | 4.16 | 132 | 2,80 |
4 | 5,73 | 169 | 2,71 |
5 | 7,26 | 207 | 2,67 |
6 | 8,98 | 247 | 2,62 |
7 | 10,55 | 285 | 2,59 |
Tabela de Forças
Conjunto Altura (milímetros) |
Volume @7BAR (cucm) |
Área EFF @7BAR (cm2) |
Força kN | ||||
@3 BAR |
@4 BAR |
@5 BAR |
@6 BAR |
@7 BAR |
|||
130 | 2268 | 80 | 2.03 | 2,90 | 3,75 | 4,74 | 5,58 |
120 | 2167 | 103 | 2,76 | 3,86 | 4,95 | 6.14 | 7,18 |
110 | 2037 | 123 | 3,41 | 4,68 | 5,96 | 7,36 | 8,61 |
100 | 1898 | 140 | 3,92 | 5,34 | 6,78 | 8,36 | 9,78 |
90 | 1733 | 154 | 4,33 | 5,92 | 7,49 | 9.23 | 10,80 |
80 | 1568 | 166 | 4,64 | 6,39 | 8.08 | 9,94 | 11,62 |
70 | 1379 | 176 | 4,89 | 6,77 | 8,58 | 10,55 | 12h30 |
60 | 1198 | 184 | 5.09 | 7,05 | 8,97 | 11.03 | 12,85 |
Informações de embalagem
Peso líquido: 2KG
Comprimento da embalagem: 24 (cm)
Largura da embalagem: 24 (cm)
Altura da embalagem: 24 (cm)
Número GUOMAT: 1B120-9
Número da peça do fabricante: FS 120-9 CI
Qual é a principal função de uma mola pneumática?De que forma é usado?
As molas pneumáticas são equipamentos frequentemente utilizados na produção industrial e em máquinas-ferramentas.
A principal função da mola pneumática é reduzir a vibração causada pela mola durante o atrito.Se esses fenômenos de vibração não puderem ser reduzidos ou tratados a tempo, isso pode afetar a máquina e danificá-la facilmente.
As molas pneumáticas têm uma ampla gama de aplicações.Em algumas máquinas e equipamentos, as molas pneumáticas são usadas para reduzir a vibração do equipamento e manter a alta eficiência e o bom funcionamento da máquina.
