| Lugar de origem: | China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | 2B188168 |
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Detalhes da embalagem: | caixa forte da caixa ou como necessidade dos clientes |
| Tempo de entrega: | 2-8 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal ou outro |
| Habilidade da fonte: | 1000pcs/week |
| Material: | Placa de cobertura de aço, foles de borracha | GUOMAT NÃO.: | 2B188168 |
|---|---|---|---|
| Furo do gás: | G1/4 | Dente do parafuso: | 4pcs de M8 |
| Distância de centro do parafuso: | 70 milímetros | Diâmetro da placa de cobertura: | 135 milímetros |
| Capacidade da pressão: | 0.2-0.8 M Pa | curso: | 75~230 milímetros |
| Os parafusos numeram: | 4 PCes | ||
| Realçar: | Molas de ar industriais da convolução dobro,Mola de ar industrial da entrada de ar G1/4,Airbag dobro do fole |
||

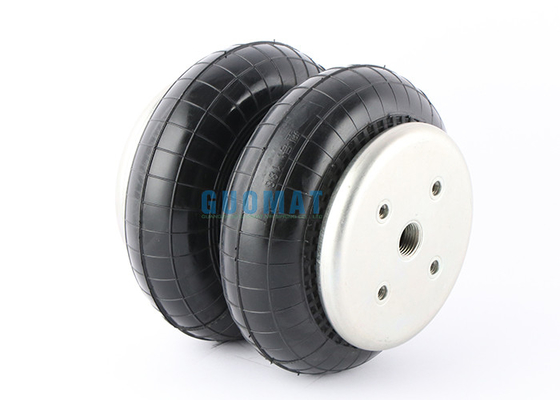

Entrada de ar dobro industrial do atuador G1/4 da convolução das molas de ar do no. 2B188168 de GUOMAT
Muitos fabricantes de equipamento original do OEM de no. 2B188168 de GUOMAT:
| FOLE NÃO. | COMPLETO NÃO. |
| No. 2B188168 de GUOMAT | No. 2B188168 de GUOMAT |
| CONTITECH 603 N | BOSCH 822419042 |
| CABO FLEXÍVEL 26 DO FIRESTONE | CONTITECH FD120-17 |
|
FIRESTONE W01 358 0142 FIRESTONE W013580142 |
DUNLOP 2682 030000 |
| PIRELLI 26 | DUNLOP (FRANCO) TÃO 8201 |
|
PHOENIX 2B O7 R PHOENIX 2B07 R |
FESTO EB-215-155 |
| AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
| NORGREN PM/31082 (8x2) | |
| PIRELLI T26 84181 | |
| TOURO KF 218 | |
| WEFORMA WBZ 300-E1 | |
| AIRKRAFT 113053 |
Porca do ❶/porca cega
Dente superior do parafuso da placa de cobertura (porca): 4 PCes X M8X1.25
Distância de centro do parafuso da placa de cobertura superior: 70 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 4 PCes X M8X1.25
Distância de centro do parafuso da placa de cobertura inferior: 70mm
O ❷ intoxica a entrada do furo/ar/encaixe do ar
Entrada do furo/ar do gás: G1/4
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): 135 milímetros/5,31 polegadas
Diâmetro inferior da placa de cobertura (largura): 135 milímetros/5,31 polegadas
Número de placa de cobertura superior: 3450
Número de placa de cobertura inferior: 3436
Foles de borracha do ❹
Diâmetro natural dos foles de borracha: 189 milímetros
Altura natural dos foles de borracha: 177 milímetros
Altura comprimida: 79 milímetros/3,12 polegadas
Altura do projeto: 178mm-203mm/7-8 polegadas
Diâmetro máximo: 218 milímetros/8,6 polegadas
Foles # NÃO: 26
Bloco abundante do ❺/bloco do amortecedor
Sem bloco abundante
O ❻ cinta o anel da aro/cintura
Com aro da cintura: Um remenda da aro da cintura
Dados técnicos do detalhe na foto abaixo
|
No. de ordem. |
|
|
Foles de borracha somente |
60221 |
|
com placas frisadas, 3/4 de entrada de ar do NPT |
75967 |
Isolamento de vibração - valores característicos dinâmicos
|
Altura H do projeto: recomendado 7,48 polegadas, 6,89 polegadas mínima |
||||||
|
Pressão p [libras por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Força (carga) [lbf] |
778 |
1210 |
1640 |
2060 |
2460 |
|
|
Taxa da mola [lbf/in.] |
311 |
492 |
673 |
854 |
1040 |
232 |
|
Frequência natural [hertz] |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Aplicação pneumática - força estática F dos valores característicos [kN]
|
Força F [lbf] |
|||||||
|
Pressão p [libras por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
|
Altura H [dentro.] |
8,0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
|
7,0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
|
6,0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
|
5,0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
|
4,0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
|
3,0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
|
