| Lugar de origem: | China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | 1B7561 |
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
| Tempo de entrega: | 2-8 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal ou outro |
| Habilidade da fonte: | 1000pcs/Week |
| Material: | Borracha, ferro | Goodyear: | 1B8-550 |
|---|---|---|---|
| Garantia: | 12 meses | Peso: | 2,4 quilogramas |
| O outro nome: | mola de ar para a máquina | Capacidade da pressão: | Um Pa de 0.2-0.8 M |
| PARAFUSO: | 2X3/8-16UNC | Entrada de ar: | 1/4 de NPT |
| Firestone: | W01-358-7561 | ||
| Realçar: | Suspensão de solda do ar do Firestone da braçadeira da folha,3/4 de suspensão do ar do Firestone do NPT,Suspensão original do ar do Firestone do OEM |
||

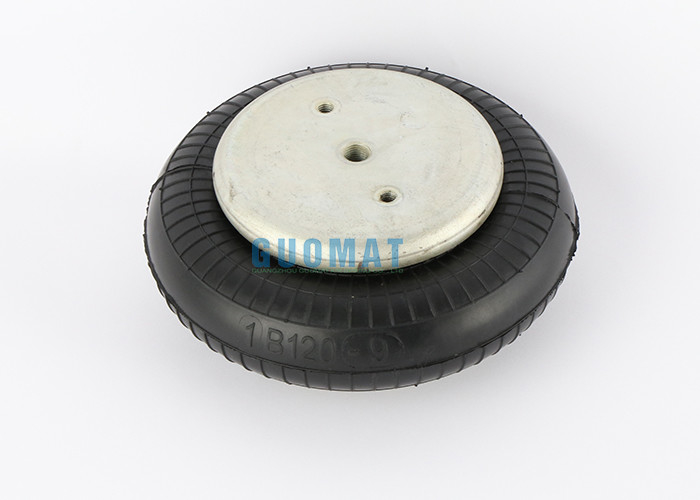

Estilo industrial 116 do NPT da mola de ar 3/4 do Firestone W01-358-7561 para a BRAÇADEIRA da SOLDADURA da FOLHA
Descrição:
GUOMAT 1B7561 esta mola de ar de borracha é produzido e montado por de borracha e de aço naturais. Produzido pela fábrica de GUOMAT, controle de qualidade, inspeção restrita da qualidade, e elogiado por muitos clientes.
Pode substituir 1B8-550 Goodyear. O tamanho de GUOMAT 1B7561 é o mesmo que 1B8-550 Goodyear.
A descrição do produto de 1B7561 refere 1B8-550 Goodyear
Diâmetro superior da placa de cobertura: 135mm
Número inferior do pistão: não
Diâmetro inferior da placa de cobertura: 135mm
Distância de centro do parafuso: 70mm
Furo do gás da distância entre a porca: 35 milímetros
Dente superior do parafuso da placa de cobertura (porca): 2pcsX3/8-16UNC
Dente inferior do parafuso da placa de cobertura (porca): 2pcsX3/8-16UNC
Foles de borracha MAX Diameter (diâmetro máximo): 230 milímetros
Diâmetro natural dos foles de borracha 210 milímetros
O curso de trabalho: Max 140 milímetros ao MINUTO 50 milímetros
Altura comprimida: 50 milímetros
Entrada do furo/ar do gás: 1/4NPTF
| Tipos de | [Mola de ar 1B8-550 de outros tipos] Goodyear | Punho do ajuste de altura | não |
| Largura W (milímetros) | 221 | Escala da carga (kN) | 12,501〜 16,000 |
| Carga permissível (kN) | 13,1 | Comprimento L1 da linha (milímetros) | -- |
| Altura do corpo principal h (milímetros) | 134 | Linha nominal M (milímetros) | 10 |
| Propriedade | Desempenho padrão/à prova de choque | Método da instalação | 2 |
| Porto do suprimento de ar | 1/4 | Com ou sem amortecedores | não |
| Diretriz orientadora de RoHS | 10 | - | -- |
Os dados técnicos de 1B7561 referem 1B8-550 Goodyear
GUOMAT: 1B7561
Fabricante de equipamento original do OEM: FS 120-10 CI
ENTRADA DE AR 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
A descrição de 1B7561 refere 1B8-550 Goodyear
No. de ordem do conjunto.
Estilo 116 dois foles da dobra
Porcas cegas, 1/4 de NPT: W01-358-7564; W01 358 7564; W013587564
Porcas cegas, 3/4 de NPT: W01-358-7561; W01 358 7561; W013587561;
W01-M58-6166, W01M586166, WO1-M58-6166, WO1M586166
Anéis de aço escareados do grânulo, 19/4 dos parafusos, porcas, arruelas: W01-358-7568; W01 358 7568; W013587568
Porcas cegas com instalado 1/4 de válvula W01-A72-7518 do tanque; W01 A72 7518; W01A727518
Foles de borracha somente: W01-358-0133; W01 358 0133; W013580133
Denomine 117 foles altos
Porcas cegas, 1/4 de NPT: W01-358-7600; W01 358 7600; W013587600
Porcas cegas, 3/4 de NPT: W01-358-7602; W01 358 7602; W013587602
Anéis de aço escareados do grânulo, parafusos da força 13/4, porcas, arruelas: W01-358-7606; W01 358 7606; W013587606
1B7561 referem a APLICAÇÃO PNEUMÁTICA de 1B8-550 Goodyear – VALORES CARACTERÍSTICOS ESTÁTICOS
| Força F [lbf] | |||||
| Pressão p [libras por polegada quadrada] | 40 | 60 | 80 | 100 | Vol. V [dentro. ³] |
| H 4,50 dentro. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 dentro. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 dentro. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 dentro. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 dentro. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLAMENTO DE VIBRAÇÃO – CARACTERÍSTICAS DINÂMICAS
| Pressão p [libras por polegada quadrada] | 40 | 60 | 80 | 100 | 120 | Vol. V [dentro. ³] | |
| Força (carga) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Taxa c da mola [lbf/in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Frequência natural f0 [hertz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
| Altura H do projeto: recomendado 4,33 polegadas, 3,54 polegadas mínima | |||||||
USO da MOLA de AR 1B7561 PARA a BRAÇADEIRA da SOLDADURA da FOLHA:
GUOMAT têm outros tipos da mola de ar:
| 1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (única versão industrial 20551287) |
| 57991254000019 | 20095506 | Y | ENIDINE YI-1B7-540 | ENIDINE YI-1B7-540 |
| 1B7-540 | 20551287 | N | 1B7-540 PARA o CDM | 1B7-540 PARA CDM - México único |
| 1B7-541 | 20095507 | N | 1B7-541 | 1B7-541 |
| 57991254100019 | 20095508 | Y | ENIDINE YI-1B7-541 | ENIDINE YI-1B7-541 |
| 57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
| 57991254200019 | 20095510 | Y | ENIDINE YI-1B7-542 | ENIDINE YI-1B7-542 |
| 57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
| 1B7-544 | 20095512 | N | 1B7-544 | 1B7-544 |
| 57991254500090 | 20811602 | Y | C 1B7-541 | C 1B7-541 |
| 1B6-547 | 20310537 | N | 1B6-547 | 1B6-547 |
| 57991254700019 | 20310538 | Y | ENIDINE YI-1B6-547 | ENIDINE YI-1B6-547 |
| 57991254800090 | 20810733 | Y | C 1B7-540 | C 1B7-540 |
| 57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
| 1B8-550 | 20095515 | N | 1B8-550 | 1B8-550 |
| 57991255000019 | 20095516 | Y | ENIDINE YI-1B8-550 | ENIDINE YI-1B8-550 |
| 1B8-552 | 20095517 | N | 1B8-552 | 1B8-552 |
| 57991255200019 | 20095518 | Y | ENIDINE YI-1B8-552 | ENIDINE YI-1B8-552 |
| 1B8-553 | 20095519 | N | 1B8-553 | 1B8-553 |
| 57991255300019 | 20095520 | Y | ENIDINE YI-1B8-553 | ENIDINE YI-1B8-553 |
| 1B8-554 | 20095521 | N | 1B8-554 | 1B8-554 |
| 57991255400019 | 20095522 | Y | ENIDINE YI-1B8-554 | ENIDINE YI-1B8-554 |
| 1B8-555 | 20095523 | N | 1B8-555 | 1B8-555 |
| 1B8-556 | 20095524 | N | 1B8-556 | 1B8-556 |
| 1B8-560 | 20095526 | N | 1B8-560 EXT | 1B8-560 EXT |
| 57991256000019 | 20095527 | Y | ENIDINE YI-1B8-560 | ENIDINE YI-1B8-560 |
| 1B8-561 | 20095528 | N | ELEVADOR de AR 1B8-561 58124 | ELEVADOR de AR 1B8-561 58124 |
| 1B8-562 | 20095529 | N | 1B8-562 | 1B8-562 |
