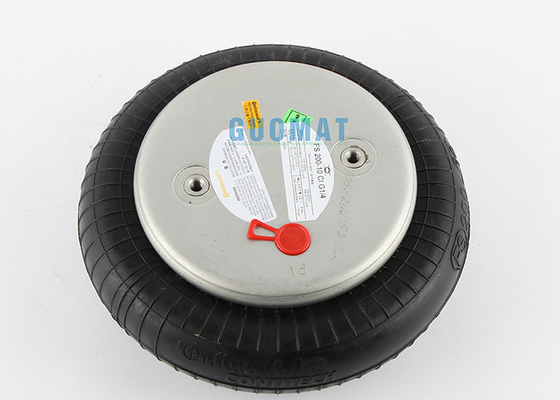

Parafuso industrial de aço de borracha dos airbags M8 de FS200-10 Contitech

Name: Parafuso industrial de aço de borracha dos airbags M8 de FS200-10 Contitech
Brand: Contitech
SKU: FS200-10
Rating: 4.6 (200 reviews)

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	Contitech
Certificação:	ISO/TS16949:2009
Número do modelo:	FS200-10

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pc
Detalhes da embalagem:	caixa forte da caixa ou como a necessidade dos clientes
Tempo de entrega:	2-8 dias do trabalho
Termos de pagamento:	T/T, Western Union, Paypal ou outro
Habilidade da fonte:	1000pcs/week

Contato

Descrição de produto detalhada

Material:	Aço de borracha	Contitech:	FS 200-10 1/4
Garantia:	12 meses	Peso:	1,6 quilogramas
Outro nome:	atuador industrial do ar	Capacidade da pressão:	Um Pa de 0.2-0.8 M
Parafuso:	M8	Entrada de ar:	G1/4
Realçar:	Airbags FS200-10 industriais , Airbags industriais de aço de borracha , FS 200-10 1/4 de mola de ar industrial

Atuador realmente original industrial dos airbags da mola de ar de FS200-10 Contitech

Descrição do produto

Fabricante de equipamento original do OEM: FS 200-10 CI

Dados técnicos

Pressure-0 mínimo libra por polegada quadrada
Força da restauração à altura mínima<45lbf>
Máquina inteira weight-4.4LB
Polegadas mínimas do projeto height-2.01/51 milímetros
Space-9.65 polegadas exigidas/245 milímetros
Stroke-3.9 polegadas máximas/99 milímetros
Diâmetro superior 160mm da placa
Diâmetro da tampa inferior 160 milímetros
Distância de centro do parafuso 89 milímetros
A distância do furo de ar entre as porcas é 44,5 milímetros
furo de ar g1/4
Parafuse os dentes 2pcsXM8 (dos dentes)

ISOLAMENTO DE VIBRAÇÃO DO FS 200-10 – CARACTERÍSTICAS DINÂMICAS

Pressão p [libras por polegada quadrada]	40	60	80	100	120	Vol. V [dentro. ³]
Força (carga) F [lbf]	981	1.530	2.040	2.570	3.090	124
Taxa c da mola [lbf/in]	701	1.000	1.290	1.560	1.870	124
Frequência natural f0 [hertz]	2,7	2,7	2,6	2,5	2,5	124
Altura H do projeto: recomendado 4,53 polegadas, 3,94 polegadas mínima

APLICAÇÃO PNEUMÁTICA DO FS 200-10 – VALORES CARACTERÍSTICOS ESTÁTICOS

Força F [lbf]
Pressão p [libras por polegada quadrada]	40	60	80	100	120	Vol. V [dentro. ³]
H 4,50 dentro.	939	1440	1920	2430	2950	120
H 4,00 dentro.	1120	1690	2260	2850	3430	110
H 3,50 dentro.	1250	1880	2530	3170	3850	96
H 3,00 dentro.	1370	2050	2760	3460	4170	83
H 2,50 dentro.	1450	2170	2930	3640	4410	68

DADOS DA ORDEM DE COMPRA DO FS 200-10

Tipo	Entrada de ar	No. de ordem.
Foles de borracha somente	–	62828
com placas frisadas	1/4 de NPT 0 dentro. excentrical	75229
com placas frisadas	–	75248

INSTRUÇÕES DO SERVIÇO DO FS 200-10

	Linha	torque máximo
	2X3/8-16UNC	20 lbf ft/2.26N.M
1/4NPT	20 lbf ft/2.26N.M

O FS 200-10 caracteriza:

1, pode ser usado com a válvula do ajuste de altura, que pode sempre manter uma altura constante para impedir flutuações da carga.

2, pode ser usado junto com o tanque auxiliar e a válvula de regulador de pressão para obter o efeito de umedecimento excelente. E pode reduzir a amplitude da ressonância.

3, esta mola de ar são simples na estrutura e fáceis de instalar e desmontar.
