| Lugar de origem: | China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | 1B53014 1/4 |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
| Tempo de entrega: | 2-8 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal ou outro |
| Habilidade da fonte: | 1000pcs/week |
| Materiais: | Aço de borracha | Firestone: | W01-M58-6101 |
|---|---|---|---|
| Garantia: | Um ano | Peso: | 6,8 QUILOGRAMAS |
| Outros nomes: | Atuação da mola de ar | Capacidade da pressão: | Um Pa de 0.2-0.8 M |
| foles de borracha: | 113 | Entrada de ar: | 1/4 DE N P.T.F. |
| Realçar: | Mola de ar complicada,molas do ajudante do ar |
||

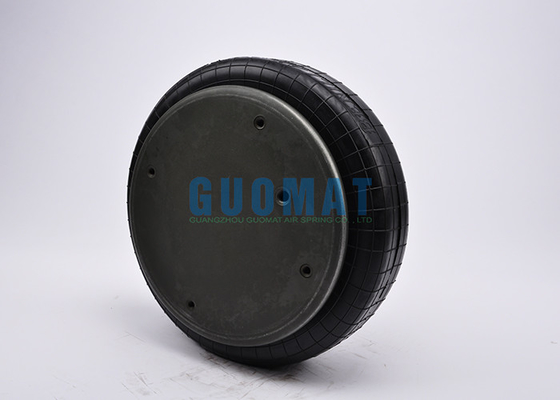

O estilo 113 dois foles W01-M58-6101 da dobra escolhe a entrada de ar complicada da mola de ar GUOMAT NO.1B53014 1/4 NPT
Especificações de GUOMAT 1B53014 1/4 e dados técnicos
Temperatura de funcionamento: 57Cº a -54Cº
NO. DE GUOMAT: 1B53014 1/4
No. da cruz: W01-M58-6101
Porca do ❶/porca das cortinas
Dente superior do parafuso da placa de cobertura (porca): 4pcsX 3/8-16UNC
Distância Center do parafuso da placa de cobertura superior: 158,8 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 4pcsX 3/8-16UNC
Distância Center do parafuso da placa de cobertura inferior: 158,8 milímetros
Furo do gás da distância entre a porca 79,4 milímetros
Entrada do furo/ar do gás do ❷/encaixe do ar
Entrada do furo/ar do gás: 1/4 de NPT
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): 289mm
Diâmetro inferior da placa de cobertura (largura): 289 milímetros
Foles da borracha do ❹
A borracha grita o diâmetro natural 380 milímetros
A borracha grita o diâmetro máximo: 406 milímetros
A borracha grita a altura natural: 120 milímetros
O curso de trabalho: Max 160 milímetros ao MINUTO 81 milímetros
Bloco abundante do ❺/bloco do amortecedor
Sem bloco abundante
Aro da cintura do ❻/anel da cintura
Com aro da cintura: Sem aro da cintura
|
Isolamento de vibração - valor característico dinâmico |
||||||
| Pressão p [libra por polegada quadrada] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
| Força (carga) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| Taxa da mola [lbf/in.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
| Frequência natural [hertz] | 2,2 | 2,1 | 2,1 | 2,0 | 2,0 | |
|
Aplicações pneumáticas - características estáticas Força F [lbf] |
|||||||
| Pressão p [libra por polegada quadrada] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
| Altura H [em.] | 6,5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6,0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5,5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5,0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4,5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4,0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3,5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3,0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2,5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
Os tipos usal do único atuador do ar da convolução
| Único atuador do ar da convolução | ||||
| Todas as medidas estão no milímetro | ||||
| GUOMAT NÃO. | Firestone NÃO. | Altura de Mínimo Projeto | Espaço da instalação exigido | Máximo Curso |
| 1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
O outro tamanho que nós igualmente temos:
Estilo: 113 dois foles da dobra
Porcas cegas, 1/4 de BSP: W01-M58-6101
Porcas cegas, 1/4 de BSP, amortecedor: W01-M58-6103
Porcas cegas, 3/4 de BSP: W01-M58-6100
Porcas cegas, 3/4 de BSP, amortecedor: W01-M58-6102
Anéis de aço escareados do grânulo, parafusos de 40 milímetros, arruelas nuts: W01-M58-7538
Foles de borracha somente: W01-358-0135
Força a desmoronar à altura mínima (@ 0 BARRAS): 76N
Construção alta da força de 128 I
Porcas cegas, 114 BSP: W01-M58-6071
Porcas cegas, 114 BSP, amortecedor de borracha: W01-M58-6068
Porcas cegas, 3/4 de BSP: W01-M58-6070
Porcas cegas, 3/4 de BSP, amortecedor de borracha: W01-M58-6069
Foles de borracha somente: W01-358-0231
