| Lugar de origem: | Guangdong, China |
| Marca: | GUOMAT |
| Certificação: | ISO/TS16949:2009 |
| Número do modelo: | 2B6943 |
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
| Tempo de entrega: | 2-8 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal ou outro |
| Habilidade da fonte: | 1000pcs/week |
| Material: | Placa de cobertura de aço, foles de borracha | Firestone: | W013586943 |
|---|---|---|---|
| Furo do gás: | 1/4NPTF | Dente do parafuso: | 3/8-16UNC |
| Distância Center do parafuso: | 89 milímetros | Diâmetro da placa de cobertura: | 160 milímetros |
| Capacidade da pressão: | Um Pa de 0.2-0.8 M | Curso: | 79-325 milímetros |
| Tamanho do pacote: | 24*24*24 CM | ||
| Realçar: | molas do ajudante do ar,peças da suspensão do ar |
||

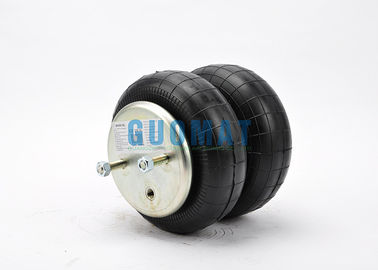

Mola de suspensão do ar da convolução do dobro W013586943 para o trator americano /Trailer
Especificações de GUOMAT 2B6943:
Número da peça do Firestone: W01-358-6943/W013586943/W01 358 6943
Os foles do Firestone numeram: 20-2
Número da peça de Goodyear: 2B9-250
Os foles de Goodyear numeram: 578-92-3-206/578923206/578 92 3 206
Número da peça do triângulo: 4426
Os foles do triângulo numeram: 6332
Watson & Chalin #: AS-0041
Foles NÃO: 20-2
Número de ordem: W01-358-6943
Número de placa superior: 3101
Número inferior do pistão: 3090
Dados técnicos:
Altura comprimida: 3,12 polegadas/
Diâmetro superior da placa de cobertura: 6,31 polegadas/160mm
Diâmetro inferior da placa de cobertura: 6,31 polegadas/160mm
Distância de centro do parafuso: 89 milímetros
Furo do gás da distância entre a porca 44,5 milímetros
Dente superior do parafuso da placa de cobertura (porca): 2pcsX1/2-13UNC
Dente inferior do parafuso da placa de cobertura (porca): 2pcsX3/8-16UNC
Foles de borracha MAX Diameter: 262 milímetros
O curso de trabalho: Max 325 milímetros ao MINUTO 79 milímetros
Entrada do furo/ar do gás: 1/4 de NPTF
Peso do conjunto: 8,1 libras
Altura do projeto: 9-11 polegadas
cap.at3.0bar de carregamento: 11.17kn
cap.at7.0bar de carregamento: 31.65kn
Diâmetro máximo: 10,4 polegadas
Temperatura de funcionamento: 56Cº a -53Cº
Peso: 6.5kg
Altura de Desigh: 300mm
Deflexão (minuto da altura): 150mm
Deflexão (altura máxima): 440mm
Curso de trabalho: 290mm
Informação transversal
Cruz de GUOMAT 2B6943 outro OEM
| Números de referências do OEM | Números de referências |
| Firestone: W01-358-6943 | Watson&Chalin: AS-0041 |
| Contitech: FD 200-25 426 | Neway/SAF: 90557237 |
| Contitech:: 161332 | V-boi II (saco do elevador) |
| Goodyear: 2B9-250 | Van Raden |
| Triângulo: 6332/4426 | Ridewell: 1003586943C |
| Goodyear:: 578923206 | Tuthill: 6352 |
CONTITECH FD 200-25 426
FIRESTONE W01-358-6943
GOODYEAR 2B9-250
Informação do OEM
WATSON&CHALIN AS-0041
NEWAY 90557237
|
Altura H do projeto: recomendado 10 polegadas, 9,06 polegadas mínima |
||||||
|
Pressão p [libras por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Força (carga) [lbf] |
1230 |
1890 |
2540 |
3190 |
3840 |
|
|
Taxa da mola [lbf/in.] |
389 |
552 |
741 |
932 |
1080 |
538 |
|
Frequência natural [hertz] |
1,8 |
1,8 |
1,7 |
1,7 |
1,7 |
|
|
Aplicação pneumática – valores característicos estáticos Força F [lbf] |
|||||||
|
Pressão p [libras por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
|
Altura H [dentro.] |
11,0 |
948 |
1470 |
2000 |
2550 |
3110 |
560 |
|
10,0 |
1180 |
1780 |
2430 |
3060 |
3720 |
540 |
|
|
9,0 |
1370 |
2070 |
2780 |
3510 |
4240 |
510 |
|
|
8,0 |
1530 |
2280 |
3070 |
3850 |
4640 |
470 |
|
|
7,0 |
1670 |
2490 |
3340 |
4200 |
5030 |
440 |
|
|
6,0 |
1790 |
2680 |
3570 |
4470 |
5360 |
400 |
|
|
5,0 |
1880 |
2800 |
3750 |
4700 |
5570 |
350 |
|
|
4,0 |
1960 |
2910 |
3910 |
4900 |
5750 |
300 |
|
Mola de ar complicada da convolução da descrição
a mola de ar complicada é uma mola de ar do estilo GUOMAT dos foles. Os foles arejam as molas têm uma, dois, ou três convoluções no membro flexível. Este os airbags complexos duplos são usados frequentemente como uma mola de levantamento ou os caminhões e os reboques do eixo, fazem uma mola de ar, também como um atuador ou um isolador nas aplicações e nos dispositivos industriais e comerciais. As especificações variarão em seu 2B9-250, mas os sacos complicados dobro de GUOMAT são encontrados no projeto frisado assim como tipo foles da luva. Fornecerão características e funções mas o tipo similares da luva de conexão permanente do retentor com o final entre retentores e o anel substituível externo da dobra das peças.
Dados técnicos dos detalhes na foto abaixo
