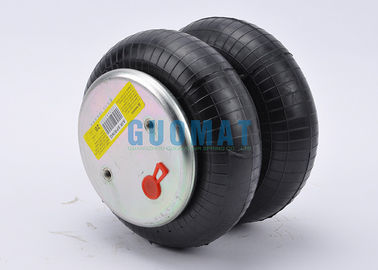

Dobro industrial 20 W013586910 complicados da mola de ar do Firestone de aço e de borracha

Mola de ar industrial 20 complicados dobro de Airide da mola de ar do Firestone W013586910

Sobre o ar Sring de GUOMAT 2B6910 substitui o Firestone W01-358-6910

O ar Sring de GUOMAT lançou uma colaboração com alto - tecnologia dos clientes dos E.U. para personalizar os produtos de nossos clientes e o logotipo de nossos clientes. Cada ano, há aproximadamente 10.000 ordens. Na cooperação contínua, os produtos arejam Sring 2B6910 encontram a inspeção internacional ISO/TS16949 padrão: 2009, e os clientes são satisfeitos muito com os produtos arejam Sring 2B6910 produziram. Este é nosso reconhecimento alto dos clientes americanos e igualmente dá-nos a grande motivação.

Fabricante de equipamento original do OEM:

Especificações e dados técnicos de W01-358-6910 e de 2B9-200

Número da peça do Firestone: W01-358-6910/

Número da peça do Firestone: W013586910/

Número da peça do Firestone: W01 358 6910

Firestone: W01-358-6910,
Firestone: W013586910,
Firestone: WO1-358-6910,
Firestone: WO13586910
Número ondulado do tubo do Firestone: 20

Os foles do Firestone numeram: 20
Número da peça de Goodyear: 2B9-200/

Número da peça de Goodyear: 2B9200/

Número da peça de Goodyear: 2B9 200
Os foles de Goodyear numeram: 578-92-3-202/

Os foles de Goodyear numeram: 578923202/

Os foles de Goodyear numeram: 578 92 3 202
Número de grades: 1371
Reboque de Hendrickson não: S-8768
Número do caminhão de Hendrickson: 45843-3
Número de Ridewell: 1003586910C
Número da peça do triângulo: 4320
O triângulo grita o número: 6325
Watson&Chalin#: AS-0001
Altura comprimida: 3,12
Número de placas superiores: 3079
Diâmetro da tampa superior: 6,31 polegadas/160 milímetros
Número dos pistões inferiores: 3090
Diâmetro da tampa inferior: 6,31 polegadas/160 milímetros
Distância de centro do parafuso: 89 milímetros
A distância entre as porcas é 44,5 milímetros
Dentes do parafuso da tampa superior (porca): 2pcsX 3/8-16UNC
Dentes do parafuso da tampa inferior (porca): 2pcsX 3/8-16UNC
Diâmetro de borracha dos foles max: 251 milímetros
Diâmetro natural dos foles de borracha 224 milímetros
Curso de trabalho: até 260 milímetros ao MINUTO 75 milímetros
Respiradouro de ar/entrada de ar: 1/4 de NPT

Dados técnicos da polegada de W01-358-6910

Diâmetro máximo @ 100 PSIG (polegada)
9,9
Altura máxima (polegada)
9,1
Curso máximo (polegada)
6
Altura útil mínima (polegadas)
3,1

Número equivalente do estilo da alta intensidade da referência do estilo
202
Número prolongado do estilo da altura da referência do estilo (tampões de extremidade similares)
20-2
material
linha padrão de 2 camadas
Detalhes da extremidade
Tipo da placa do grânulo
3
Centro cego da porca (polegada)
3,5
Offset portuário da linha central cega da porca (polegada)
1,75

Força 80PSI no curso de 1 polegada (libras)
3790
80 libras por polegada quadrada de força (libras) em um curso de 3 polegadas
3180
Pressão máxima para o curso máximo @ 80PSI (libras)
1770

Como ao cálculo para a pneumática, tal como

• Massa a ser levantada 2000 M (quilogramas)
• Minuto desejado do curso 190 S (milímetros)
• Número das molas de ar 4 N
• Minuto mínimo da altura 190 H da instalação (milímetros)
• Diâmetro mínimo 500 D da instalação (milímetros)
• Pressão de ar 6 P (barra)
