E-mail: linda@662n.com Multidão: +8613924100039 (WhatsAPP)
Wechat: airspringG Skype: guomat
Lugar de origem: | China |
Marca: | GUOMAT |
Certificação: | ISO/TS16949:2009 |
Número do modelo: | 2B120-17 |
Quantidade de ordem mínima: | 1PC |
---|---|
Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
Tempo de entrega: | 2-8 dias do trabalho |
Termos de pagamento: | T/T, Western Union, Paypal ou outro |
Habilidade da fonte: | 1000pcs/week |
Materiais: | Placa de cobertura de aço, foles de borracha | Contitech: | FD120-17 |
---|---|---|---|
Furo do gás: | G3/4 | Dente do parafuso: | M8 |
Distância Center do parafuso: | 70 milímetros | Diâmetro da placa de cobertura: | 135 milímetros |
Capacidade da pressão: | Um Pa de 0.2-0.8 M | Acidente vascular cerebral: | 75~230 milímetros |
Realçar: | molas do ajudante do ar,peças da suspensão do ar |

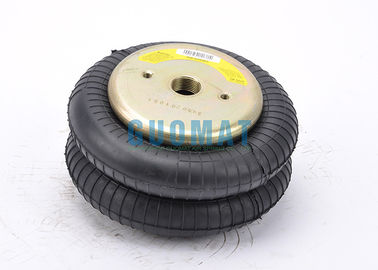

Entrada de ar industrial do NPT do atuador 3/4 do ar da convolução do dobro da mola de ar do CI FD120-17
Muitos fabricantes de equipamento original do OEM de FD120-17:
FOLE NÃO. | TERMINE NÃO. |
CONTITECH 603 N | BOSCH 822419042 |
CABO FLEXÍVEL 26 DO FIRESTONE | CONTITECH FD120-17 |
FIRESTONE W01 358 0142 | 2682 030000 |
PIRELLI 26 | DUNLOP (FRANCO) TÃO 8201 |
PHOENIX 2B O7 R | FESTO EB-215-155 |
AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
NORGREN PM/31082 (8x2) | |
PIRELLI T26 84181 | |
TOURO KF 218 | |
WEFORMA WBZ 300-E1 | |
AIRKRAFT 113053 |
Porca do ❶/porca das cortinas
Dente superior do parafuso da placa de cobertura (porca): 2 PCes X M8X1.25
Distância Center do parafuso da placa de cobertura superior: 70 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 2 PCes X M8X1.25
Distância Center do parafuso da placa de cobertura inferior: 70mm
Entrada do furo/ar do gás do ❷/encaixe do ar
Entrada do furo/ar do gás: G3/4
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): 135 milímetros/5,31 polegadas
Diâmetro inferior da placa de cobertura (largura): 135 milímetros/5,31 polegadas
Número de placa de cobertura superior: 3450
Número de placa de cobertura inferior: 3436
Foles da borracha do ❹
A borracha grita o diâmetro natural: 189 milímetros
A borracha grita a altura natural: 177 milímetros
Altura comprimida: 79 milímetros/3,12 polegadas
Altura do projeto: 178mm-203mm/7-8 polegadas
Diâmetro máximo: 218 milímetros/8,6 polegadas
Foles # no.: 26
Bloco abundante do ❺/bloco do amortecedor
Sem bloco abundante
Aro da cintura do ❻/anel da cintura
Com aro da cintura: Um remenda da aro da cintura
Dados técnicos do detalhe na foto abaixo
Ordem não. |
|
Foles de borracha somente |
60221 |
com placas frisadas, 3/4 de entrada de ar do NPT |
75967 |
Isolamento de vibração - valores característicos dinâmicos
Altura H do projeto: recomendado 7,48 polegadas, mínimo 6,89 polegadas |
||||||
Pressão p [libra por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
Força (carga) [lbf] |
778 |
1210 |
1640 |
2060 |
2460 |
|
Taxa da mola [lbf/in.] |
311 |
492 |
673 |
854 |
1040 |
232 |
Frequência natural [hertz] |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Aplicação pneumática - força estática F dos valores característicos [kN]
Força F [lbf] |
|||||||
Pressão p [libra por polegada quadrada] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Altura H [em.] |
8,0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
7,0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
6,0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
5,0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
4,0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
3,0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
